PCB外形和尺寸的设计

录入:edatop.com    点击:

PCB外形和尺寸是由贴装机的PCB传输方式、贴装范围决定的。

1.PCB外形

(1)当PCB定位在贴装工作台上,通过工作台传输PCB时,对PCB的外形没有特殊要求。

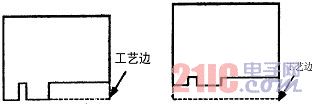

(2)当直接采用导轨传输PCB时,PCB外形必须是笔直的。如果是异形PCB,必须设计工艺边使PCB的外形成直线,见图。

2.PCB尺寸

PCB尺寸是由贴装范围决定的,设计PCB时要考虑贴装机x、Y方向最大和最小的贴装尺寸,以及最大和最小的PCB厚度。

当PCB尺寸小于最小贴装尺寸时,必须采用拼板方式。拼板可以提高生产效率,双面全表面组装时,可采用双数拼板、正反面各半、两面图形完全相同的设计。这种设计可以采用同一块模板,节省生产准备时间,提高生产效率和设备利用率。
