　　7.3 ModelSim的仿真流程

　　7.3.1 ModelSim的安装

　　ModelSim的最新版本可以从互连网上免费得到，需要购买的只是License文件。ModelSim的下载地址为http：//www.model.com/。打开网站页面后可以点击Download，用户填写完一张表格以后可以得到一个小时的下载时间。

　　获得License的方法有很多种。

　　首先可以在线申请License文件，选取“开始→程序→ModelSim SE 5.8c→Submit License Request”，会打开一个网页，填写信息以后点击Submit就可以在线申请License了。

　　另外也可以点击“开始→程序→Modelsim SE 5.8c→License Request Instructions”会打开一个文本文档，按要求填写好后发到指定邮箱即可。

　　在得到License以后点击“开始→程序→Modelsim SE 5.8c→License Wizard”，在弹出的对话框里面指定License文件即可。

　　7.3.2 使用ModelSim进行功能仿真

　　使用ModelSim对设计的HDL程序进行仿真分为功能仿真和时序仿真两种。本节将以一个具体的实例讲解如何使用ModelSim对HDL工程进行功能仿真。时序仿真的具体内容将在7.4节具体介绍。

　　这里我们使用的例子是一个分频电路的设计。所谓分频电路是将较高频率的时钟分频，得到较低频率的时钟。分频电路的使用较为广泛。

　　例如，我们要编写一个显示时间的电路就需要一个分频器，将晶振的频率分频得到1Hz的时钟信号。分频有几种方法。对于较为规则的分频，如2分频、4分频、8分频等，可以调用Quartus或者ISE本身的库函数来实现。

　　对于较不规则的分频，我们也有两种方法：一种是利用计数器的某一位作为分频输出，一种是计数器计数到某一数值时，分频时钟信号翻转来实现分频。两种方法的可以从其仿真结果得到。

　　之所以选择这个例子，是因为这里例子有实用价值并且设计本身简单，仿真也较为简单。

　　(1)新建工程。

　　如图7.6所示，在ModelSim软件中选择“File”菜单的“New”选项，选择“Project”选项。打开如图7.7所示的新建工程对话框。

　　图7.6 新建工程 图7.7 新建工程对话框

　　在该对话框中填写工程名称，路径和库。单击“OK”按钮，弹出如图7.8所示的添加工程项目对话框。

　　选择向工程添加的项目类型，然后单击“Close”按钮完成工程的建立。在此例中选择“Add Exiting File”项目。

　　(2)加入文件。

　　在新建工程时，也可以不选择添加的项目种类、而是在project栏里面单击右键，在弹出的菜单里面选择“Add to Project → Existing File”，如图7.9所示。

　　图7.8 添加工程项目 图7.9 添加存在的工程项目

　　在弹出的添加文件对话框中，选择要添加的文件，如图7.10所示。

　　(3)编译文件。

　　在文件上面单击右键，选择“compile”选项下的“compile all”，如图7.11所示。

　　图7.10 添加文件对话框 图7.11 编译文件

　　当文件窗口中的“Status”栏的问号图标变成一个勾的图标时，说明编译成功。

　　(4)仿真文件。

　　在Workspace的“Library”选项卡中，在work子目录里面双击test文件图标，就会自动完成仿真，如图7.12所示。

　　(5)查看波形。

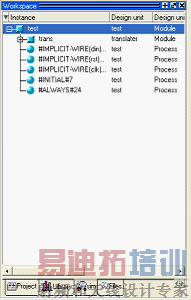

　　编译成功以后，Workplace的“sim”选项卡将变成如图7.13所示的样子。

　　右键单击test，选择“Add”选项下面的“Add to Wave”选项，为波形窗口添加信号，如图7.14所示。

　　图7.12 选择需要仿真的文件 图7.13 编译成功后的test实例

　　图7.14 为波形窗口添加信号

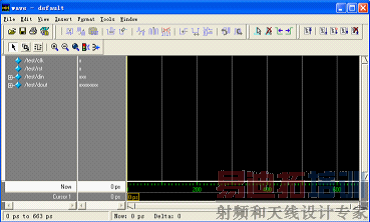

　　此时即可在新弹出的波形窗口中看到已添加的信号，如图7.15所示。

　　图7.15 波形窗口

　　单击工具栏中的图标就能看见仿真结果了，如图7.16所示。

　　图7.16 仿真结果
