在FPGA中实现嵌入式TCP／IP通信协议栈

引言

随着电子信息技术的发展，网络化日益普遍，以太网被广泛应用到各个领域，只要在设备上增加一个网络接口并实现TCP/IP协议，就可以方便地接入到现有的网络中，完成远程数据传输的相关功能。因此，嵌入式网络技术一直是关注的焦点，目前已经广泛应用于通信、工业控制、消费电子等各个领域。近年来，随着可编程逻辑器件的飞速发展，人们开始考虑将整个嵌入式系统集成到单片FPGA中实现，其中也包括了以太网的嵌入式片上系统。

本文从实际应用出发，以Xilinx FPGA的软核CPUY MicroBlaze IPCore搭建的片上系统(System—on—Chip)，构建了嵌入式网络硬件开发平台，实现了TCP/IP通信协议栈LwIP(Light-weight Internet Protocol)在实时操作系统Xilkernel上的移植。详细介绍了其软硬件的系统组成和原理，阐述了FPGA的片上系统配置，及其驱动层和协议栈层软件的结构，并给出部分关键源码。

1 系统硬件平台设计

Xilinx为嵌入式网络通信解决方案提供了广泛的组件和资源。Xilinx嵌入式解决方案的一个主要优点是其处理器、IP内核以及软件组件的灵活性和可扩展能力，其强大的灵活性允许用户根据需要开启或禁止处理器、IP内核以及软件平台的选项和高级功能，并且可以对许多独立参数进行精细调整，直到在软件级满足应用要求。

系统采用Xilinx公司的FPGA芯片XC5VFX70T为硬件设计平台，以MicroBlaze软核作为中央处理器，以VHDL硬件描述语言实现协处理功能模块，以片上总线连接MicroBlaze处理器和外围设备(IP)来搭建嵌入式片上系统。

Xilinx以IBM CoreConnect总线通信链作为嵌入式处理器的片上总线，提供了丰富的接口资源，主要有PLB(Processor Local Bus，处理器本地总线)接口、高速的LMB(Local Memory Bus，本地存储器总线)接口、FSL(Fast Simplex Link，快速单连接)主从设备接口、XCL(Xilinx Cache Link，Xilinx缓存链路)接口。PLB总线可将外设IP核连接到Micro Blaze系统中，常用在速度要求不高的场合;LMB专门用于实现对片上块RAM的高速访问;XCL则用于实现对片外存储器的高速访问。FSL是MicroBlaze处理器特有的一个基于FIFO的单向链路，可实现用户自定义IP核与MicroBlaze内部通用寄存器的点对点直接相连，一般用在传输速度要求较高的场合。

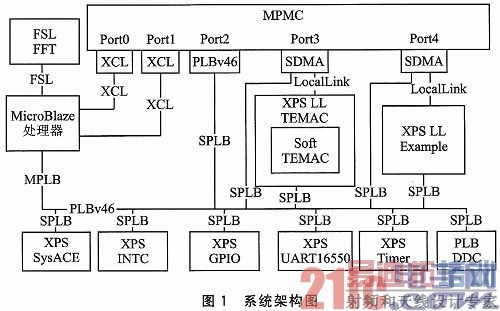

已实现的系统由MicroBlaze处理器、ILMB总线、DLMB总线、Block RAM、DDR SDRAM、10/100/1000 Soft TEMAC、GPIO接口、UART16550串口、PLB TIMER定时器，以及基于PLB总线技术的DDC(数字下变频)自定义IPCore和基于FSL总线技术的FFT(快速傅里叶变换)自定义IPCore组成。设计的系统架构如图1所示，整个系统在Xilinx的EDK开发工具中构建，具有完全的可编程特性，可根据不同任务需求来更改相关的配置参数。

2 系统软件平台设计

2. 1 LwIP协议栈

LwIP是一个开源TCP/IP协议栈，在实现TCP/IP协议栈主要功能的基础上减少了对RAM的占用，一般只需要几十KB的RAM和40 KB左右的ROM就可以运行，因此非常适合在硬件配置较低的嵌入式系统中使用。EDK为LwIP库提供了良好的接口，并为Xilinx公司TEMAC IP核提供了适配器，在EDK工程中方便地应用LwIP协议栈实现网络功能。LwIP具有如下特点：

①支持多网络接口下的IP转发;

②支持ICMP协议;

③包括实验性扩展的UDP(用户数据报协议);

④包括阻塞控制、RTT估算以及快速恢复和转发的TCP(传输控制协议);

⑤提供专门的内部回调接口(Raw API)用于提高应用程序性能;

⑥可选择的Berkeley接口API(多线程情况下);

⑦在最新的版本中支持PPP;

⑧新版本中增加了的IP fragment的支持;

⑨支持DHCP协议，动态分配IP地址。

在Xilinx的嵌入式开发工具EDK中，LwIP的版本为lwip130，即LwIP的v1.3.0版本。LwIP库提供了RAW模式和Socket模式两类API函数，前者面向高性能，后者面向通用性，提供一组标准的Socket API接口函数。

2.2 Xilkemel实时操作系统

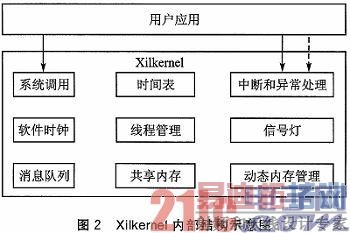

Xilkernel是Xilinx公司提供的用于EDK系统的小型、模块化的嵌入式实时操作系统，支持MicroBlaze、PowerPC405以及PowerPC440处理器。Xilkernel是一种专用的嵌入式操作系统，内核完整，占用CPU资源较少，运行速度快，内核响应时间间隔最短可设置为1 ms，且与EDK生成的硬件系统紧密结合，具有可定制的特点，支持可移植操作系统接口(PO SIX)，是中小型设计的理想操作系统。其内部结构如图2所示。

Xilkernel本身不带有文件处理系统和TCP/IP协议栈，但与LwIP库具有良好的接口，且支持LibXil MFS文件系统库，因此，也可形成较为复杂的嵌入式系统。其具有如下特点：

①内核配置功能都已集成到EDK工具中，使用简单、方便;

②内核启动时，静态创建线程，而动态分配内存;

③可加载或卸载不同的功能模块来实现内核的扩展性;

④提供了一套符合POSIX的API用户程序接口函数;

⑤所有系统调用函数带有参数合法性检查保护，并返回符合POSIX的错误代码。

3 TCP/IP通信协议实现及测试

3.1 Socket应用程序开发

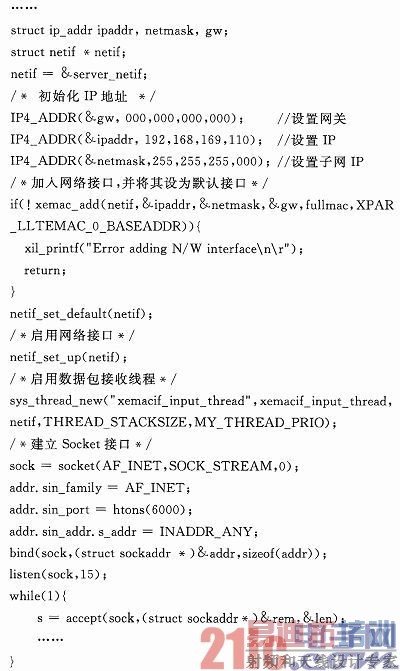

LwIP Socket API是建立在XilKernel操作系统多线程任务基础上的，与BSD标准的Socket API非常相似，具有开发难度较小、便于用户调用的特点，可满足一般网络应用的要求。使用LwIP的Soeket模式，首先要在初始化线程中调用lwip_init()函数对LwIP协议栈进行初始化，再使用sys_thread_new()函数来产生一个新的线程，即进入主线程。在主线程中首先通过xemac_add()函数来添加网络接口，然后为xemacif_input_thread()函数单独开启一个线程，将从中断响应过程中接收到的数据包移植到LwIP的xemacif_input_thre ad()函数运行的线程中，该线程在LwIP数据包到达时发出通知，并通过接收中断句柄将数据存在缓冲中。以下为主线程中添加的网络接口程序代码：

通过上述步骤后，就可使用Socket编程建立网络服务器。

3. 2 网络数据传输性能测试

使用RJ45交叉以太网线将Xilinx XC5VFX70T开发板和PC机直连。PC机作为TCP/IP的客户端，Xilinx XC5VFX70T开发板作为TCP/IP的服务端，客户端经连接响应后，高速向服务器端连续发TCP包。服务端接收到数据后计算接收到的数据总量，不做其他处理。使用iperf网络测试软件测试系统网络直接发送数据的性能。

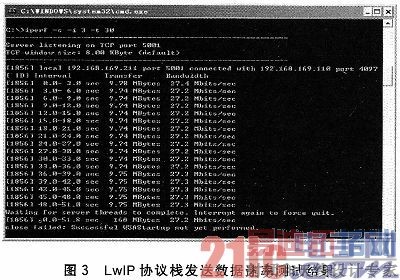

Socket模式下网络发送速率为27.2 Mb/s，其iperf服务器端显示结果如图3所示。

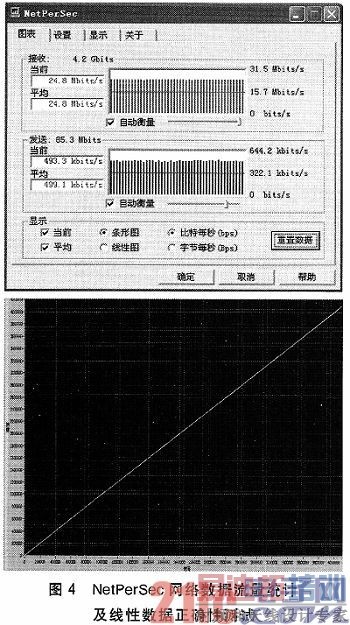

为了检测本文开发的应用程序中数据发送的速率及其准确度，在计算机端使用LabView软件开发网络服务客户端接收本系统的数据，并将数据记录为DAT文件，使用多特Net PerSec网络测试软件测试网络的当前速率和平均速率。在写数据速率为24.1 Mb/s时，NetPerSec显示网络接收平均速率为24.8 Mb/s;记录的DAT文件显示图形中无跳变点，数据无丢失，NetPerSec截图及DAT文件显示图形如图4所示。

写数据速率为24.3 Mb/s时，NetPersec显示网络接收平均速率为25.4 Mb/s;记录的DAT数据显示图形中间出现跳变点，说明有数据包丢失，NetPersec截图及DAT数据显示图形如图5所示。

测试结果表明，使用LwIP协议栈Socket模式进行网络数据传输，可实现网速为24.8 Mb/s、接收侦察信号带宽为750 kHz的稳定数据传输。

结语

本文研究了TCP/IP通信协议在Xilinx公司FPGA上的实现，介绍了其软硬件的系统组成及原理。其功能可根据需要进行定制，不但引入了软核处理器和嵌入式操作系统ilker nel，而且应用了LwIP TCP/IP协议栈，同时使用了大量的IP核，系统构建非常灵活。其软硬件部分的设计采用分离的设计架构，使得整个系统修改和重构更加方便，真正实现了嵌入式片上系统。
