FPGA设计开发软件ISE使用之： 创建设计工程

　　6.4 创建设计工程

　　本节将重点讲述如何在ISE下创建一个新的工程。要完成一个设计，第一步要做的就是新建一个工程。具体创建一个工程有以下几个步骤。

　　(1)打开Project Navigator，启动ISE集成环境。

　　ISE的启动请参见6.2节。

　　(2)选择“File”/“New Project”菜单项，启动新建工程对话框。

　　会弹出如图6.9的对话框。

　　如图6.9所示，新建工程时需要设置工程名称和新建工程的路径，还要设置顶层模块的类型，具体各个类型解释如表6.1所示。

　　图6.9 新建工程对话框

　　表6.1 顶层模块类型说明

　　顶层模块类型类 型 说 明

　　HDL硬件描述语言(Verilog或VHDL)，用描述语言将各底层模块连接起来

　　Schematic原理图，顶层模块可以用原理图将各底层模块连接起来，比较直观

　　EDIF工业标准网表格式

　　NGC/NGO综合后输出的文件格式，可以直接被NGDBuild读取

　　(3)设置工程属性。

　　启动新建工程对话框后，单击“下一步”按钮进入工程属性对话框设置，如图6.10所示。

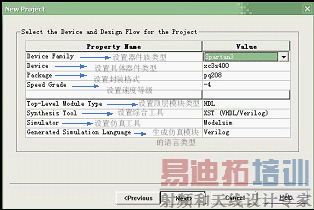

　　图6.10 设置工程属性对话框

　　如图6.10所示，需要设置如表6.2所示内容。

　　表6.2 新建工程属性说明

　　设 置 选 项设 置 内 容

　　Device Family设置FPGA是哪一系列的，如Spartan3、Spartan3E、Virtex等

　　Device设置FPGA的具体型号，每个系列的FPGA下都有很多型号，要根据实际工程中应用的FPGA进行选择

　　Package设置FPGA的封装格式，如PQ208、FG456等，对不同的封装格式，用户在约束引脚时会有所不同

　　Speed Grade设置速度等级，如-4、-5、-6，数字越大速度越快

　　Top-Level Module type设置顶层模块的类型

　　Synthesis Tool设置设计中采用的综合工具，可以是Xilinx自带的XST，如果安装了第三方工具，也可以选择第三方综合工具，如Synplify/Synplify Pro等

　　Simulator设置设计中采用的仿真工具，可以是ISE自带的ISE simulator，如果安装了第三方工具ModelSim，也可以设置为ModelSim

　　Generated Simulation

　　Language如果采用ISE自带的仿真工具ISE Simulator，利用HDL Bencher可以在图形界面下编辑测试波形，直接生成测试激励文件，这里是设置生成测试激励文件的语言类型

　　(4)为工程新建资源。

　　设置完工程属性后，单击“下一步”按钮，出现为工程新建资源的对话框，如图6.11所示。

　　新建工程时可以直接为新建的工程新建资源，单击“New Source”按钮会弹出新建资源的对话框，如图6.12所示。

　　这一步在新建工程时并不是必须的，如果在创建新的工程时没有为工程新建资源，可以在以后设计中再新建。如果工程创建完毕后需要新建资源，可以选择“Project”/“New Source”选项，也会弹出如图6.12所示的新建资源的对话框。

　　图6.11 为新建工程新建资源对话框 图6.12 新建资源对话框
