EDA软件之间互相转换的方法

录入:edatop.com    点击:

由于EDA软件众多,大家不可能对每个软件都是很熟悉的,这样如果有不同的原文件过来,我们要会转换成自己最熟悉的一种来进行。以下是我使用的几种方法,希望大家都提宝贵意见!

  就我所知的主要有以下几种搭配方法:1、ORCAD和POWERPCB的组合;2、ORCAD和PROTEL;3POWERLOGIC和POWERPCB的组合,4、PROTEL自身的组合;还有就是我们从GERBOR文件中提取出一些有用的东西,如边框,结构等。

  其中他们之间的转换有的是需要软件来支持,有的不需要能过的自身文件格式的转换就可以实现了。

  一、PCB之间的转换:

  1、POWERPCB到PRTEL的转换;(PADS2005和PROTEL99SE中实现)

  这个转换通过软件自身就可以实现,不需要其它第三方软件;在POWERPCB中,导出低版本的ASC文件,大概是3.0左右吧,然后在PROTEL99SE中导入就可以了,他们之间的转换是不要软件,转换效果是相当不错的。

  2、PROTEL到POWERPCB的转换,

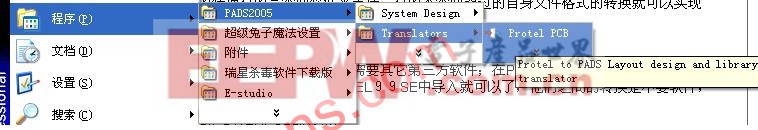

  这个转换是要软件来实现的,PADS2005的安装后就自带了这个软件,所以再此也不详解了!详见下图:




  PCB我主要是在这两个之间转换。其它的就没有使用过了!

  二、原理图之间的转换:

  1、ORCAD到POWERLOGIC,这个是很简单的,新版的PADS2005SP3就可以直接打开ORCAD的文件,所以不需要什么软件,当然这是很方便的,效果也是相当好的!如果不是PADS2005SP2可以用以下软件可以转换:



  2、POWERLOGIC到ORCAD,需要第三方软件,而且是相当烦的,而且效果也不是太好!



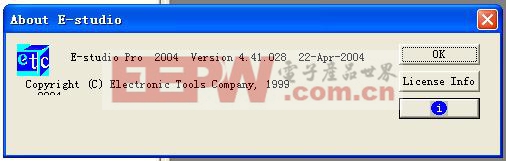

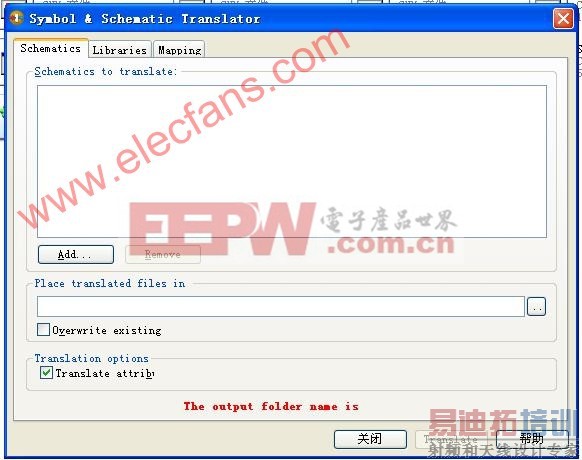

  就是这个软件,操作起来,先要在POWERLOGIC,转化为TXT导出去,而且要版本低,具体的说是POWERLOGIC4。0,这样才可以。用上面的软件可以打开,然后转化成原理图,然后就是另存为DSN文件,最后用ORCAD打开就可以了!(用PADS2005不是SP2,转化TXT文件转出,注意转的时候要选择PADS2004这样就可以了,且生成的文件不能放在桌面上。用PADS2005SP2转化不成功!)
