Proteus的汉字点阵显示电路的设计

录入:edatop.com    点击:

0 引言

 汉字点阵的控制电路

一般情况下要完全显示出常用汉字至少需要16×16点阵,但由于Proteus元件库中没有16×16LED模块,为了达到显示要求,每个汉字可由四块8×8 LED模块组成。组合方式为先对每个8×8模块行列引脚连接好总线,然后四个单色模块组合紧密。  驱动电路采用动态扫描驱动方式,设计中行驱动信号采用了16个同向驱动器7407,并在每根信号线上接上拉电阻;列驱动信号先接-4-16译码器74HCl54,然后十六个列驱动信号接16个反向驱动器7406,并每根信号线接上拉电阻。

单片机上电复位后,当按列扫描时,四个汉字的第一个字由Pl口输出列信号,首先第l列输出“1”,第l列字模数据由16行输出(P0、P2口);然后延时一定时间后,第2列输出“l”,第2列字模数据再由16行输出;……;如此循环,直至第16列;16列扫描完成后,再进行下一次循环扫描。所以在某一时刻,只有一行或一列LED被对应的字模数据驱动点亮。只要扫描间隔时间合适,利用人眼的视觉暂留特性,看上去整个字符就显示在LED点阵显示器上。

2 汉字显示程序设计

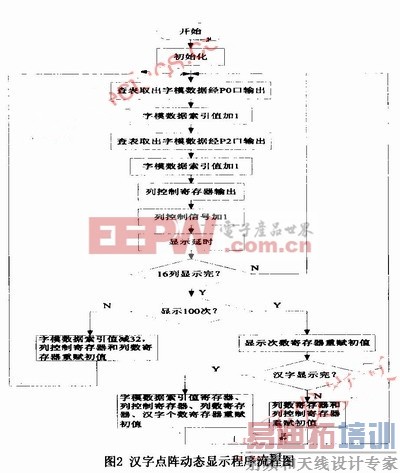

根据以上硬件电路和单片机控制原理,编程思路如图2所示。

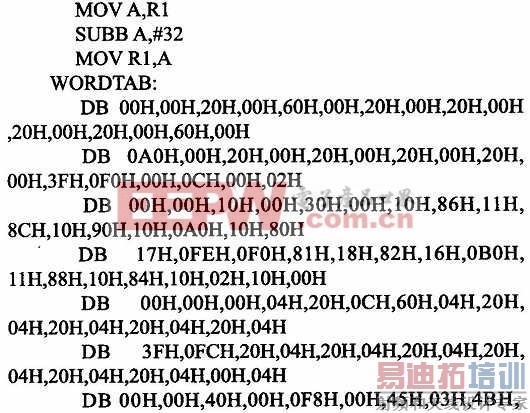

完整的程序代码如下:

MOV DPTR,#WORDTAB;初始化

MOV Rl,#0

MOV R2,#0

MOV R3,#16

MOV R4,#100

MOV R5,#4

LOOP:SETB P1.4

MOV A,R1 :查表取出字模数据经P0口输出

MOVC A,@A+DPTR

CPLA

MOVP0,A

INC R1 ;字模数据索引值加1

MOVA,R1 ;查表取出字模数据经P2口输出[p]

MOVC A,@A+DPTR

CPLA

MOVP2,A

INC R1 ;字模数据索引值加1

MOV P1,R2 ;列控制信号输出

INC R2 ;列控制寄存器加1

LCALL DELAY;显示延时

DJNZ R3,LOOP;判断16列显示完否

DJNZ R4,K1 ;判断是否已显示100次

MOV R4,#100 ;显示次数寄存器重赋初值

SJMPK2

K1:CLRC ;字模数据索引值减32,列控制寄存器和列数寄存器重赋初值

3 仿真及结果

仿真方法是:

(1)在Keil C51仿真软件下创建项目,并把上述源程序添加到项目中,通过编译产生一个“.hex”为后缀的文件,此文件就是用于烧写到Proteus软件中AT89C51芯片的文件。

(2)把生成的“.hex”为后缀的文件添加到Proteus软件中绘制的AT89C51芯片中作为控制程序。

(3)在Proteus软件仿真电路图中点击左下角的运行按钮,则可在LED显示点阵中看到“广东工贸”四个汉字轮流显示的结果。

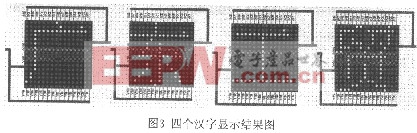

从仿真图中可以看到“东”字在LED显示点阵中显示出来,设定每个字显示1秒,下秒将显示“工”字,“广东工贸”四个字循环显示。四个字显示出来如图3所示。
