Protel 自动布线规则

一、布线的层面

Protel98、99的PCB编辑器，可以在16个“Signal Layer（信号层面）”上实现布线，每个都可以单独设置布线属性。对双面板的自动布线来说，应该让系统仅“在Top（顶层）”和“Bot(底层）”两个层面布线；对单面板则只能在“Bot（底层）”布线。其他的信号层应该处于禁止自动布线状态，否则系统会自动使用任何可用的信号层。

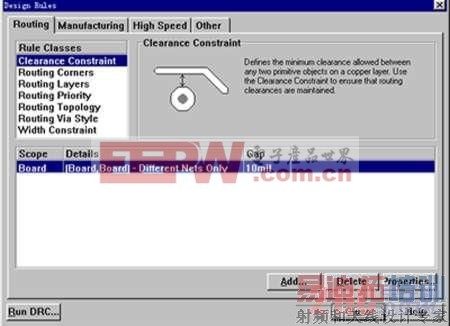

设定层面的布线属性，可在“Design Rules”对话框中设定。执行菜单命令“Design/Rules...”，弹出“Design Rules对话框，单击“Routing”选项卡，选中“ Rule Classes”列表框中的“Routing Layers”项，这时显示的对话框如图1所示。

图1

然后单击按钮“Properties...”后，将弹出“Routing Layers Rule”对话框如图2所示。

图2

对话框中的“Rule Attributes”项，就是双面板常用的层面布线属性。其中水平布线T=“Horizontal”,底层设置成垂直布线B=“Vertical”， 14个中间信号层都设置成不使用1-14=“Not Used”。制作单面板时，因为只有底层是实际布线层，所以要把Bottom Layer的布线方向设定为任意，即B=“Any”,其他都设置成不使用，即“Not Used”。

[p]

二、布线的区域

自动布线时必须划定一个区域，让系统在限定的区域内进行布线操作。如果没有明确规定布线区域，Protel98、99的PCB编辑器将有可能（根据电路的复杂程度）使用全部图纸空间来布线，这肯定是不允许的。设定自动布线的区域，需要使用“Keep Out Layer（禁止布线层）”。因为Protel98、99在信号层自动布线的同时，将不停地检索与布线位置对应的禁止布线层，如果禁止布线层的对应位置为空，表示给位置可以布线，否则表示该位置禁止布线，这时系统将改变布线的方向，向其他方向搜索可布线的位置。根据这个原理，可以任意规定布线的区域。例如：通常把印制电路板边界的边框线画在“Keep Out Layer（禁止布线层）”上，这样被限定在印制电路板的边界内。因此，可以把绘制在“Keep Out Layer”上的图形称为“电气边界”。

三、布线的其他规则

Protel为自动布线规定了很多默认的规则，设计者通常不需要重新设置，但是应该了解这些规则的内容和意义。

1、Clearance Constraint（安全距离）两个导体之间的最小距离，默认值=10mil。

2、Routing Corners(布线拐角模式）默认值=45度。

3、Routing Priority（布线优先级别）范围0-100，数值越大，级别越高。自动布线时，级别高的先走线。

4、Routing Topology(自动布线方式）默认值设置为“Shortest（最短布线长度）”。

5、Routing Via Style（过孔类型） 有3个参数：“Style（类型）”默认值为“Through（通孔）”，孔径默认值为“Hole Size=28mil”,外径默认值为“Width=50mil”。

6、Width Constraint(布线宽度） 默认值为10mil。

以上这些规则多可在图1所示的对话框的“Routing”选项卡“Rule Classes”列表框中找到，每项规则多可以有多哥不同对象设置值。例如，布线宽度可以按网络名分别设置，电源VCC和接地GND的布线宽度可以设定的粗一些，其他走线细一些，等等。用对话框中的“Add...”按钮，可将多个作用对象的设置值，加到“Scope”列表框中。

由于可以设定的布线规则非常多，而且有些参数之间又互相有牵连，设置不合适的话，很可能适得其反。因此初学者一般使用默认值即可，等对布线规则的理解程度提高后，在进行高标准的规则设置。
