Protel for DOS PCB文件转换成Gerber文件

录入:edatop.com    点击:

运行环境:DOS环境,EMS

使用条件:有一个符合标准格式的D码表。

一、进入TRAXPLOT

1、进入Protel目录:

例:C:〉CDPT↓

2、进入TRAXPLOT

例:C:PT〉TRAXPLOT↓

键入命令后,屏幕显示TRAXPLOT封面,屏幕下端闪烁提示:

Pressanykeyfostart

此时按任意键即可进入TRAXPLOT。

二、读入文件

1、在TRAXPLOT主菜单中选择“File”项,进入“File”子菜单;

2、在FILE子菜单中选择“Load”项,进入“LOAD”对话框,屏幕提示如图(1);


3、此时可以在对话框下部直接输入文件名,软件读入该文件后自动返回“FILE”子菜单。在屏幕下端提示有关文件大小及尺寸的信息,若在输入的文件名中含有替代符“*”或“?”,则屏幕提示符合替代条件的文件供用户选择(如图2):


用户选中后自动读入该文件。

[p]

4、读入文件后,处于“FILE”子菜单,按ESC键返回TRAXPLOT主菜单。

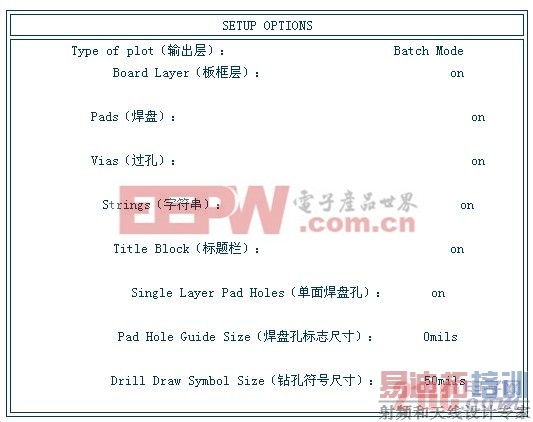

三、设置选择项(Options)

1、进入“Options”子菜单:

在TRAXPLOT主菜单中选择“Options”项,进入“OPTIONS”子菜单。

屏幕提示如下菜单(图三):
