用PADS为元件添加元件参数值

录入:edatop.com    点击:

相信不少朋友都喜欢用ORCAD 绘制电路图,使用POWER PCB 绘制PCB 的工作经历。但是我们做出的PCB 在安装元件时,发现PCB 板上的元件没有元件值的参数,怎么办呢?传统的办法是一个个的加上去,元件少的板子,这样加还可以,但是要是元件很多呢?是不是增加了很大的工作量?HE…HE…为此我特做此教程给大家参考:

第一步:打开你要准备导出网表的原理图文件。

按图操作:

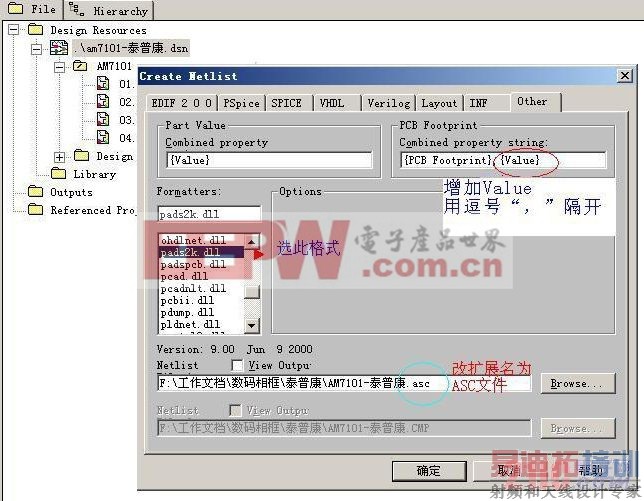

1,增加Value,注意用逗号分隔开。

2,选择你输出网表的格式。这里我们选Pads2k.dll.

3, 改写输出网表的扩展名为ASC 文件

第二步:打开你POWER PCB 软件导入刚才ORCAD 生成的网络表

按图操作:

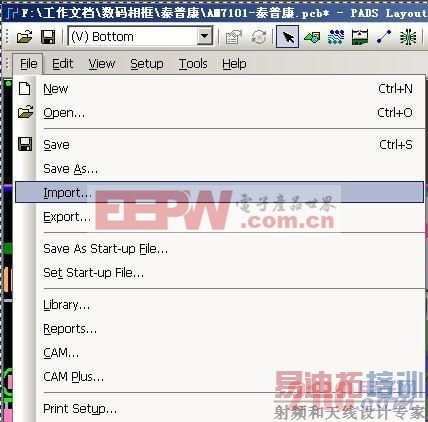

单击File 下的Import导入刚才ORCAD 生成的网络表文件

单击打开,完成网络表文件的导入

[p]

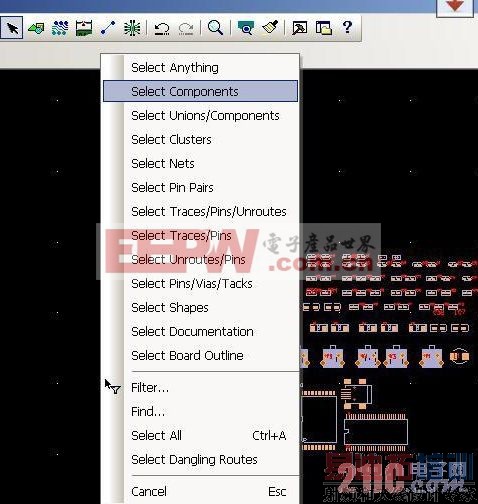

第三步:所有元件成功导入后,我们执行鼠标右键选择Select Components

如图所示:

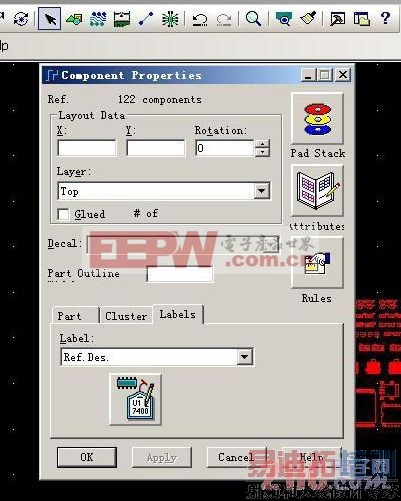

第四步:执行快捷键Ctrl+A(全选)选择所有元件,再执行快捷键Ctrl+Q(查看/修改),便会出现左图所示的对话框。

[p]

第五步:在出现在对话话框中我们选择Labels 选项卡,并从下拉列表中选择NEW。

如图所示:

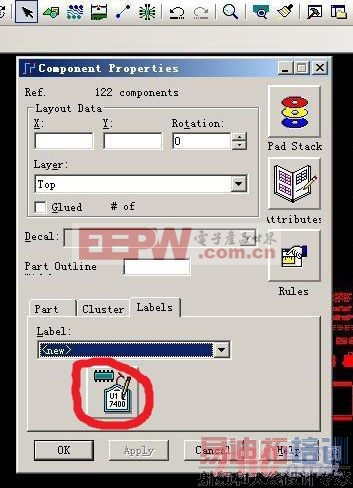

第六步:单击上图所示的图标,软件会进入标注状态。

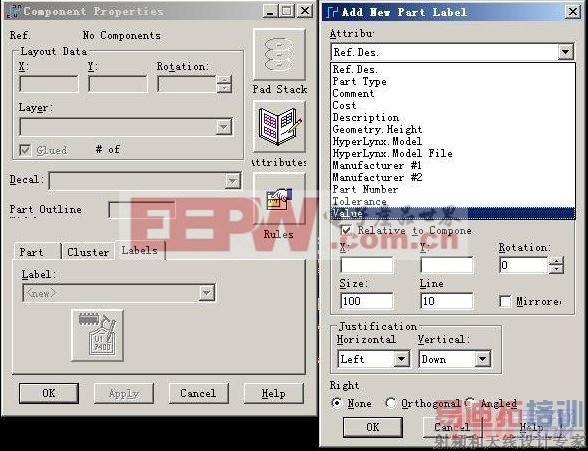

第七步:经过一定时间的标注后,程序会弹出左图所示的对话框,在对话框中我们找到Attribu 并从它的下拉列表中选择Value然后单击OK,完成元件参数值的添加。

[p]

有些新手朋友可能还会问:为什么我的还是看不到元件的参数值呢?没关系,请往下看:

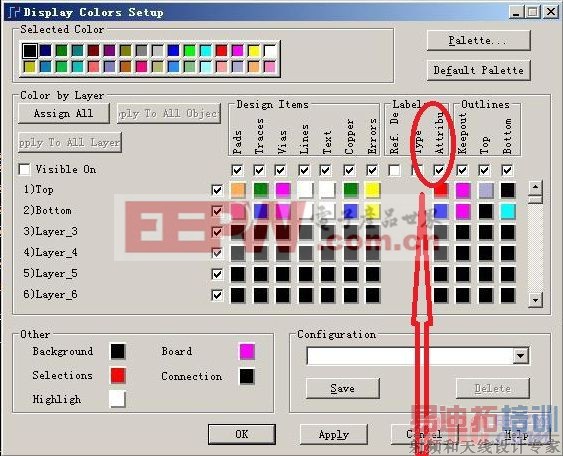

执行快捷键Ctrl+Alt+C 打开颜色设置对话框,查看你的颜色设置是否把元件参数给关闭了:

如图所示:

注意:此选项若关闭,将不能显示元件的参数值。
