Bus/总线布线时如何做到等长
录入：edatop.com 点击：
Bus走线模式是在13.6版本中可以实现的模式，现在14.x以及15.0都已经取消了这功能，如果有兴趣的朋友可以通过以下步骤来实现：
1.在命令栏中输入：set acon_oldcmd 回车就把模式切换到以前版本，14.x和15.0都可以，不过切换后有点区别。
2.把要Bus走线的net从pin中引出一小段走线。

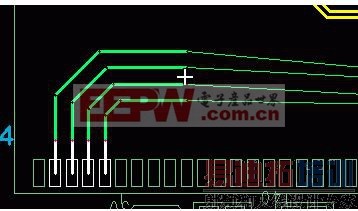

3.点击Add Connect，Route type切换到By cursor，然后鼠标框选已走好的几个线头，如图。
此主题相关图片如下：
4.Bus 走线。
此主题相关图片如下：
如果要取消这模式，在命令栏输入：unset acon_oldcmd
