Protel DXP中元件库的使用

录入:edatop.com    点击:

目前在Protel DXP的试用版中只提供了两个集成元件库(integrated library)供使用,而要用到更多的Protel提供的元件库就必须从Protel网站下载,但许多朋友说从Protel网站下载的元件库在Protel DXP不能使用或无法使用,又或者说使用中有错误提示。其实,这主要是我们对Protel DXP还不是非常了解。根据本人对Protel DXP的试用版的使用以及对其教程的研究,发现在Protel DXP中的元件库已经不再是以前的单一的元件库了,而是使用集成元件库,即将与原理图元件库相关联的用于PCB的封装库、用于仿真的信号完整性模型等集成到一起,所以我们在使用Protel DXP时,我们会发现当我们点元件库面板中的元件名称时,往往会在该面板下部同时出现其原理符号和PCB封装形式。所以,我们在使用Protel DXP时,应该使用集成元件库。

当然,我们是可以在Protel DXP中使用Protel以前版本的元件库的,例如Protel 99 SE等。但是又有朋友说了,该如何在在Protel DXP中使用Protel以前版本的元件库呢?别急,下面我将根据本人的经验对如何Protel DXP中使用从Protel网站下载的元件库,以及如何在Protel DXP中使用Protel以前版本的元件库进行介绍。

一、如何在Protel DXP中使用Protel以前版本的元件库

在Protel DXP中使用Protel以前版本的元件库主要有两种情况:一是直接使用;另一种是转换后使用。在此主要介绍前一种,后一种留待后面与下一点一起介绍。

要在Protel DXP中直接使用Protel以前版本的元件库,必须保证所使用的元件库名的后缀为.lib的文件,这样我们在Protel DXP中只要将其加载到库列表中即可。如果你要使用Protel 99或Protel 99 se的元件库,则你必须作一下转换工作。由于Protel 99或Protel 99 se的元件库是以.DDB为后缀保存的,所以你必须在使用之前将其用Protel 99或Protel 99 se打开,然后导出为.lib文件,最后加载到Protel DXP的库列表中即可。

但你要注意了,这样做只能进行绘图(包括原理图和PCB图),而不能进行仿真和电路完整性分析等工作。所以你如果要作这些工作的话,那么请按以下的方法来使用你的元件库。即我们前面提到的第二种使用情况——将其转换生成为集成元件库后使用。

二、创建集成元件库

由于在Protel DXP中使用的元件库为集成元件库,所以我在Protel DXP中使用Protel以前版本的元件库、或自己做元件库、以及在使用从Protel网站下载的元件库时最好将其转换生成为集成元件库后使用。为什么从Protel网站下载的元件库也要进行转换呢?根据本人的使用情况,这主要是因为Protel网站下载的元件库均为.DDB文件,正如前面所说的那样,我们在使用之前应该进行转换。而且使用Protel网站下载的元件库进行转换时,有一个非常优越的条件,即从Protel网站下载的元件库中包括了原理图库、PCB封装库,有的还包括了仿真及其它功能要使用到的模型,这让我们在使用这些元件库进行转换生成集成元件库时非常容易。好了,请跟我一起来创建一个集成元件库。

在此我们以一个从Protel网站下载的Atmel_003112000.zip元件库为例。

1、从Protel网站下载的Atmel_003112000.zip元件库(如何下载不要我介绍了吧)。

2、下载完后将其解压,解压后为Atmel.ddb。

3、用Protel 99或Protel 99 se其打开,并将其中的每个库文件导出为.lib文件(其中有四个原理图库和一个PCB封装库)。(保存路径自定)

4、关闭Protel 99或Protel 99 se,使用Protel DXP打开刚才导出的.lib文件。在Protel DXP中,使用File>>save as...将打开的原理图库保存为.schlib文件,将PCB封装库文件保存为.pcblib文件。

5、关闭所有打开的文件。使用File>>New>>Integrated Library创建一个集成元件库项目,如图所示。


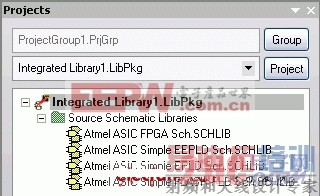

6、选择Project>>Add to Project...打开对话框,找到并选择刚才转换的.schlib文件,单击打开按钮,关闭对话框,被选择的文件已经添加到项目中了,如图所示。


7、重复上一步,选择刚才转换的.pcblib文件,将其添加到项目中。如图所示。


8、选择Project>>Project Options,打开如图所示的对话框。


[p]

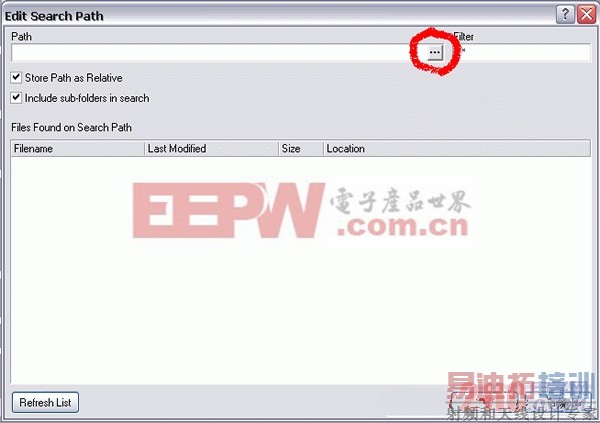

单击ADD按钮,打开如图所示的对话框。点击图中所示按钮,选择.pcblib所在的文件夹,单击Refresh List按钮确认所选择的文件夹是否正确,然后点击OK按钮关闭对话框。


9、在Error Reporting标签中设置你需要的内容,单击OK按钮关闭对话框。

10、选择Project>>Compile Integrated Library,这样Protel DXP就将你刚才添加的库文件生成了一个集成元件库,并打开Libraries面板,在库列表中你所生成的库为当前库,在该列表下面,你会看到每一个元件名称都对应一个原理图符号和一个PCB封装。

好了,你的集成元件库完成了。另外你所生成的集成元件库保存在第8步骤中选择的文件夹下的Project Outputs for Atmel子文件夹中。

顺便提一下,当你用要自己做元件库时,你必须第5步骤之前完成.schlib和.pcblib,然后再从第5步骤开始。如果你要修改你的元件库,你必须在.schlib或.pcblib中修改后,再从第8步骤开始。这是因为在Protel DXP中集成元件库是不能直接修改的。
