基于Avalon总线的TFT LCD控制器设计

系统总体设计方案

Nios II处理器在SDRAM中开辟帧缓冲(Frame buffer)，可以是单缓冲也可以是双缓冲。以单缓冲为例。处理器将一帧图像数据(640×480×2Bytes，RGB565，16bit)存入帧缓冲，然后将帧缓冲的首地址写入到LCD控制器，并启动LCD控制器。该控制器自动从传来的首地址处开始读取数据，并按照TFT的格式输出。图中各模块由AvalON Bus连接在一起。Avalon Bus是一种简单的总线结构，Nios II处理器和各种外设都是通过Avalon Bus连接在一起。由图1可以看出，作为Slaver的SDRAM Controller分别要受到Processor 和LCD Controller的控制，为了解决总线冲突，Avalon Bus自动在有冲突的接口上加入了Arbitrator这样一个仲裁模块，用于合理分配总线时间，用户通过改变每个模块的权值来改变对其分配总线时间的多少。在这个系统中，SDRAM Controller是影响整个系统性能的关键。以SDRAM时钟频率为100MHz计算，16bit的SDRAM其数据总带宽为200MByte/s，640×480×2Bytes×60Hz的TFT LCD要占用36MByte/s左右的带宽，这对于还要处理其他任务的处理器来说是很大的影响。

本系统的总体设计框图如图1所示。

图1 系统框图

LCD控制器的FPGA实现

Avalon Bus Slaver从总线接口模块实现

Avalon从总线接口负责处理器与LCD控制器的接口控制，LCD控制器在整个系统中作为从设备，NIOS II通过该接口对控制寄存器进行设置，控制LCD。

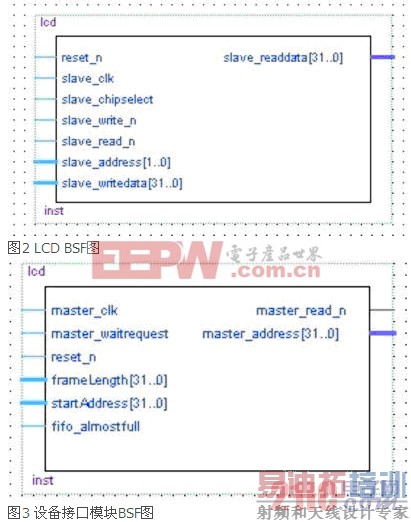

LCD从模块有四个32bit的可读写寄存器，用于控制LCD控制器的工作和指示其工作状态。

Avalon Bus DMA Master主设备接口模块实现

Avalon Bus DMA MaSTer负责按照控制模块的指令，读取SDRAM中的数据，并写入到FIFO中，其核心部分是DMA地址累加器。当条件满足时，地址累加器开始在100MHz的时钟下以4为单位开始累加用于生成读取SDRAM的地址。读完一帧的数据后，自动复位到首地址，继续累加。

主设备接口采用带延迟的主设备读传输模式，在这种传输模式下，即使没有接收到上一次的有效数据，主设备也可以发起下一次读命令。当waitrequest信号无效(低电平)时，主设备可以连续的发起读命令，当waitrequest信号有效(高电平)时，主设备开始等待，直到其变为低电平。当readdatavalid信号有效(高电平)时，表示读数据有效，此时主设备可以锁存数据口上的有效数据。这里没有使用flush信号，flush信号会清除前面一切未完成的读命令。Avalon总线保证数据的输出顺序与主设备要求的顺序一致(即与主设备地址输出顺序一致)。

readdatavalid信号可以作为FIFO的wrreq信号，这样可以直接将读出来的数据写入到FIFO中。当前地址等于尾地址时，则复位累加器，使之重新开始从首地址累加。地址累加器代码模块如图3。

[p]

FIFO模块实现

FIFO的作用是对DMA输出的图像数据进行缓存，以匹配时序控制模块的输出速度。FIFO大小暂定为4096×16bit，在实际设计时，再根据系统需要以及资源状况做出适当调整。原则是，在系统资源允许的情况下，将FIFO大小尽量设置大点。

FIFO由DMA控制器写入数据，写入时钟为100MHz；由LCD控制器的时序发生模块读出数据，读出时钟为PCLK，即LCD的像素点扫描频率，通常取25MHz。在独立的写时钟和读时钟作用下，FIFO可以提供rdusedw[11:0]信号，用于指示FIFO中已经使用掉的容量。系统可以设置一个上限和一个下限，当FIFO中的数据量高于上限或低于下限时，控制器暂停DMA传输或启动DMA传输，用以保证系统性能。

在本例应用中，将wrclk接系统时钟(100MHz)，wrreq接master_readdatavalid，data接writedata，即可完成DMA的数据写入操作；将rdclk接12.5MHz(因为TFT的时钟为25MHz，数据宽度为16bit，而FIFO的宽度为32bit，所以用一半的时钟12.5MHz去读取FIFO，然后依次输出32bit的高16bit和低16bit)，rdreq由时序发生模块控制，即可在每个rdclk的上升沿读出一个数据到q。aclr接~reset_n，可以完成复位操作。当然，所有信号都受controller_GoBit的控制。

FIFO设计采用了Quartus II自带的fifo宏模块，自动生成所需要的模块，供调用。

LCD 时序发生器设计模块实现

时序发生器用于产生TFT所需的时序，将图像数据按特定的时序输出。每种控制器的设计关键就是时序设计，本文专门针对三菱公司的AA084VC05液晶屏，图4，图5是其时序图。

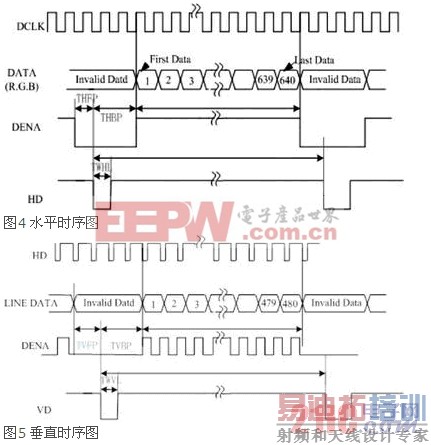

LCD时序发生器以DCLK为时钟基准，该DCLK即上面所说的PCLK，也就是像点时钟，每个像素点的数据以该时钟驱动进入LCD。图4为AA084VC05的水平扫描时序，其中，DATA为18位数据信号(本设计中只用其中的16位)，DENA为数据有效信号，高电平使能，其有效宽度THA为640个DCLK；HD为水平同步信号，低电平有效，其有效宽度TWHL为96个DCLK。一行640个象素扫描完毕之后，控制器将驱动HD有效，在HD有效之前插入THFP(Horizontal Front Porch)为16个DCLK，有效之后插入THBP(Horizontal Back Porch)为144个DCLK，然后再开始下一行的扫描。如此一来，行扫描信号的频率FH典型值为31.5KHz。而读FIFO信号要提前DENA信号一个时钟节拍到来，提前一个时钟节拍结束，因为该FIFO有一个时钟节拍的延迟。

AA084VC05的垂直扫描时序与水平扫描时序类似，该时序以HD为时钟基准，其中，VD为垂直同步信号(帧同步)。每扫描完一帧(480行)，控制器将驱动VD有效(低电平)，有效宽度TWVL为2个HD。同样，在VD有效之前插入TVFP(Vertical Front Porch)为10个HD，有效之后插入TVBP(Vertical Back Porch)为35个HD，如此一来，垂直扫描信号频率FV的典型值为60Hz。

时序发生器采用状态机实现。由于该控制器的参数比较大，为了便于观察仿真结果，本文对这些参数做了一些处理(成倍减少)。

结语

本文设计实现了一个简单的基于Avalon总线的TFT LCD控制器，能实现640×480，颜色深度为16bit的彩色图形显示，可应用于各种TFT LCD，亦可改写为VGA控制器，有较大的灵活性。根据设计好的控制器编写了相应的Linux下的FrAME buffer驱动程序。很好的实现了界面环境的开发，可以用于很多手持设备的电子产品。该设计最大的特点是有很强的可移植性，不论是控制器的设计还是Frame buffer驱动程序的设计都很灵活。
