DCM和DLL使用带来的思考

录入:edatop.com    点击:

一直以为DCM和DLL说得都是一个东西,使用了才知道Xilinx的时钟管理策略还真得蛮多的,虽说基本的原理上都有点大同小异。

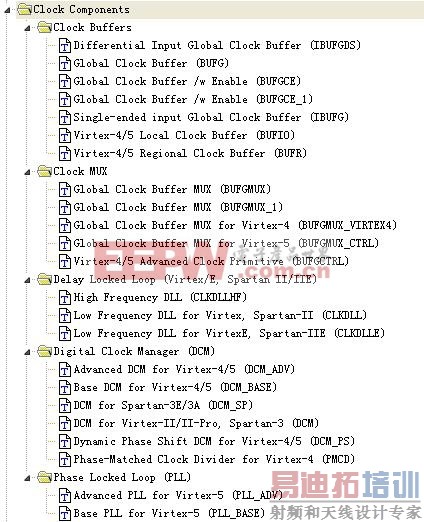

  图1

  先说DCM,字面上理解就是数字时钟管理单元,主要完成时钟的同步、移相、分频、倍频和去抖动等。而DLL是数字延迟锁相环的意思,是通过长的延时线达到对时钟偏移量的调节,而这个调节是通过比对反馈回来的时钟信号实现同步输出的。DCM实际上不止DLL结构这么简单,它还包括了DFSDPSDSS等组件。官方的说法如下:

  The digital clock manager (DCM) component implements a clock delay locked loop (DLL), a digital frequency synthesizer (DFS), digital phase shifter (DPS), and a digital spread spectrum (DSS).

  Xilinx早期的Virtex器件不提供DCM资源,只有CLKDLL,这个CLKDLL实现的时钟输出相对单一,但是基本的时钟偏斜的优化效果还是可以达到的。简单的插入语言模板进行例化就可以了。需要注意的是时钟反馈信号CLKFB不能够直接和时钟输出CLK0连接,必须让CLK0先BUFG一下。可以如下进行例化(不使用的时钟可以空着):

  CLKDLL #(

  .CLKDV_DIVIDE(2.0), // Divide by: 1.5,2.0,2.5,3.0,4.0,5.0,8.0 or 16.0

  .DUTY_CYCLE_CORRECTION(TRUE), // Duty cycle correction, TRUE or FALSE

  .FACTORY_JF(16'hC080), // FACTORY JF Values

  .STARTUP_WAIT(FALSE) // Delay config DONE until DLL LOCK, TRUE/FALSE

  )

  CLKDLL_inst (

  .CLK0(clk0), // 0 degree DLL CLK output

  .CLK180(clk180), // 180 degree DLL CLK output

  .CLK270(clk270), // 270 degree DLL CLK output

  .CLK2X(clk2x), // 2X DLL CLK output

  .CLK90(clk90), // 90 degree DLL CLK output

  .CLKDV(clkdv), // Divided DLL CLK out (CLKDV_DIVIDE)

  .LOCKED(locked), // DLL LOCK status output

  .CLKFB(clk00), // DLL clock feedback

  .CLKIN(clk), // Clock input (from IBUFG, BUFG or DLL)

  .RST(!rst_n) // DLL asynchronous reset input

  );  // BUFG : In order to incorporate this function into the design,

  // Verilog : the following instance declaration needs to be placed

  // instance : in the body of the design code. The instance name

  // declaration : (BUFG_inst) and/or the port declarations within the

  // code : parenthesis may be changed to properly reference and

  // : connect this function to the design. All inputs

  // : and outputs must be connected.

  // -----Cut code below this line---->

  // BUFG: Global Clock Buffer (source by an internal signal)

  // All FPGAs

  // Xilinx HDL Language Template, version 9.1i

  BUFG BUFG_inst (

  .O(clk00), // Clock buffer output

  .I(clk0) // Clock buffer input

  );

  // End of BUFG_inst instantiation

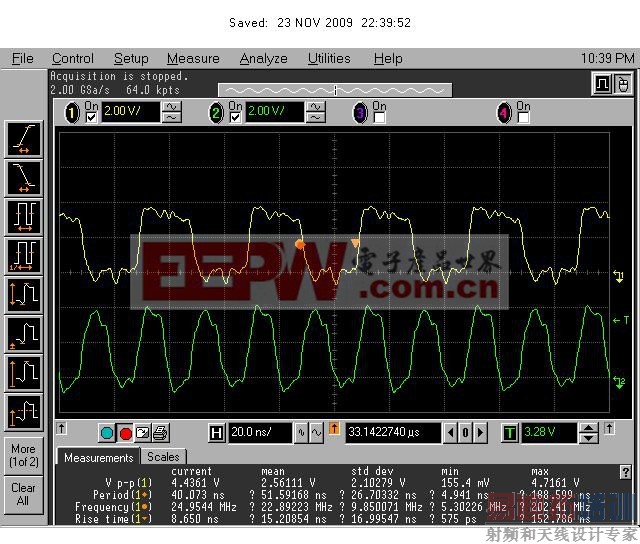

  黄色:clk00 绿色:clkdv(2分频时钟)

  点击看大图
[p]

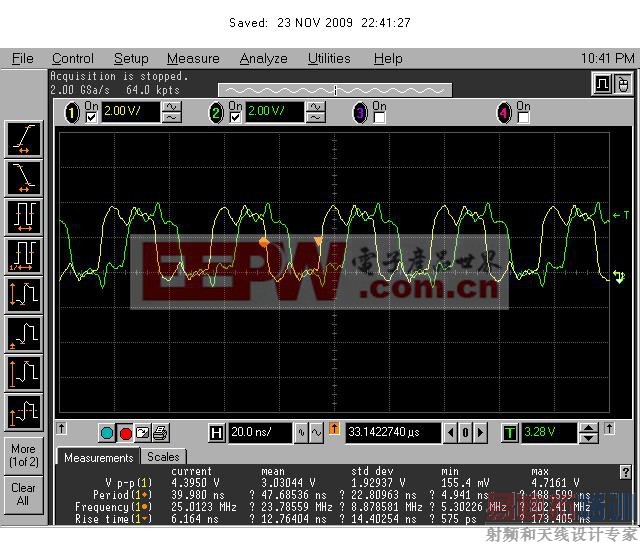

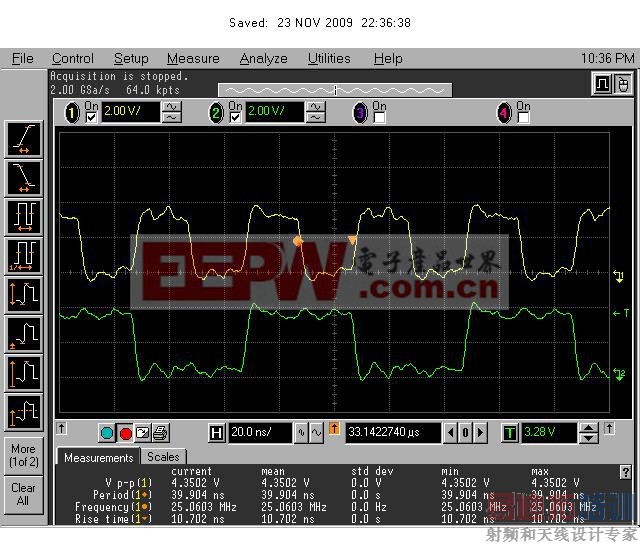

图2黄色:clk00 绿色:clk0(BUFG前)

点击看大图

  图3

  黄色:clk00 绿色:clk2x(2倍频时钟)

点击看大图

  图4

  黄色:clk00 绿色:clk90(90度相移)

点击看大图

  图5

  黄色:clk00 绿色:clk180(180度相移)

点击看大图

  图6

点击看大图

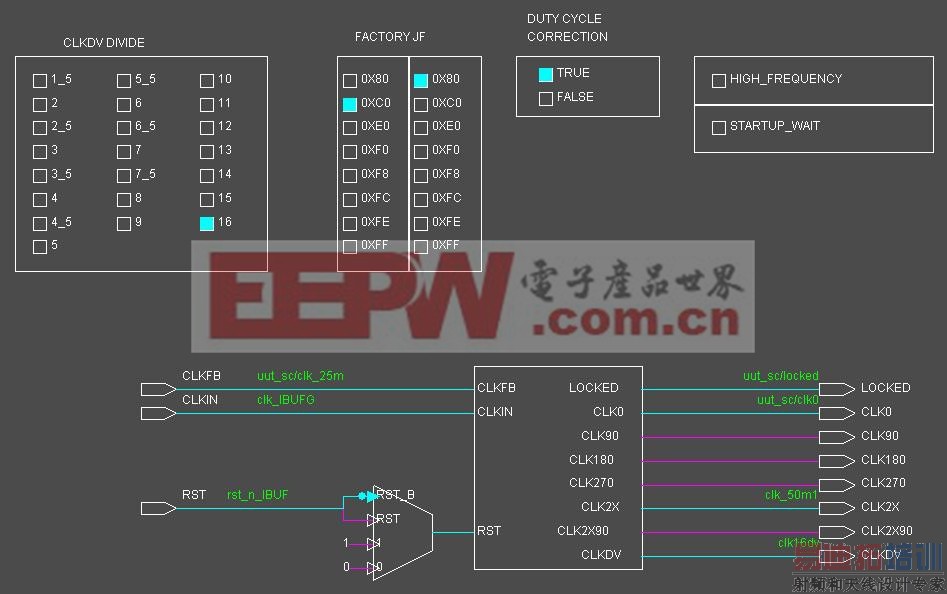

  图7

  对于时钟偏斜的改善也是显而易见的,原先的clock path skew/delay(也即clock network latency)一般在1到2ns,现在都在-0.5ns到0ns。至于为什么这个skew值可以是负值呢 特权同学看了很多资料,都只是轻描淡写的说DLL是通过外部的反馈时钟,然后调节内部的延时实现最终的skew的减小。从clock skew的定义来看,时钟从输入到各个寄存器的延时不可能是负数的,惟一的可能是经过DLL后的时钟被整个的延时了大约1个时钟周期,从而达到下一个时钟沿和上一个时钟沿对齐的效果,那么这个clock skew为负值就不难解释了。

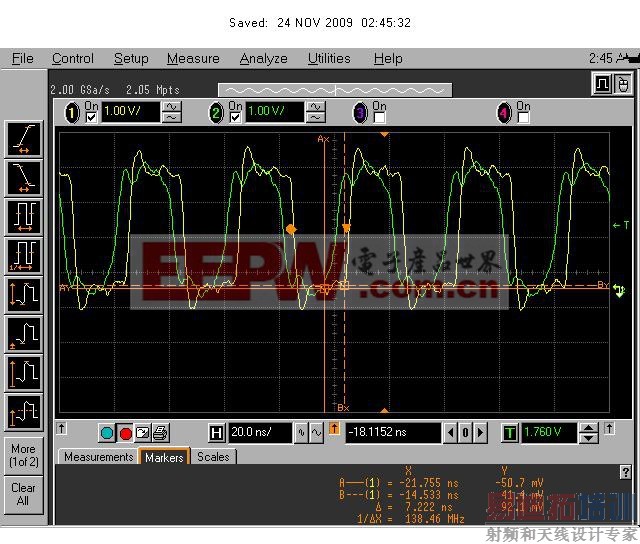

  特权同学也特意从上电开始捕获了DLL输出时钟(引到了输出PAD上,这个延时也不小),和时钟的输入(FPGA的输入PAD)做了对比。发现确确实实有那么一个相位的调整过程。而且这个相位的调整是在DLL输出开始时,输出时钟滞后输入时钟将近270度,如图9所示;图10捕获到了更为明显的相位调整,即从中线左侧到右侧的变化。正常稳定后的输出如图11和图12所示,相位依然滞后而不是负值那是因为我所捕获的这个输出时钟是拉到了PAD上的缘故,延时大了一些也在所难免。绿色为输入时钟,黄色为DLL输出时钟引到PAD上。

点击看大图

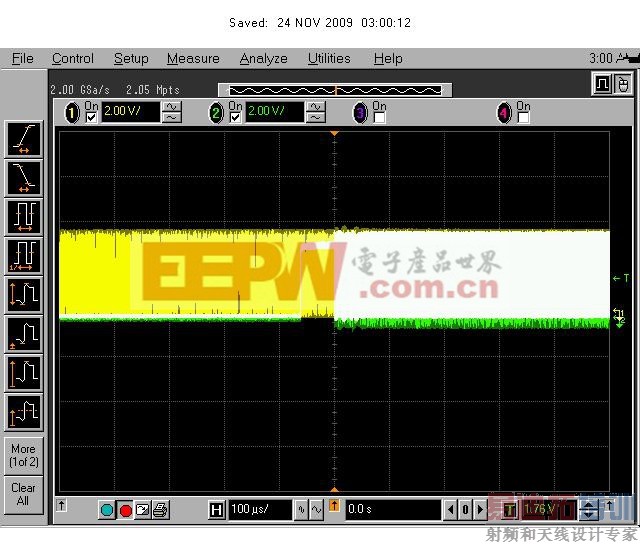

  图8 上电的整体信号捕获

点击看大图

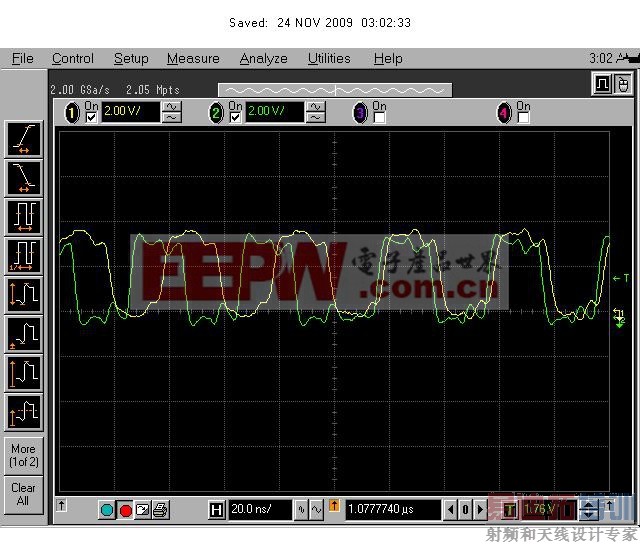

  图9 产生DLL输出时钟 [p]

点击看大图

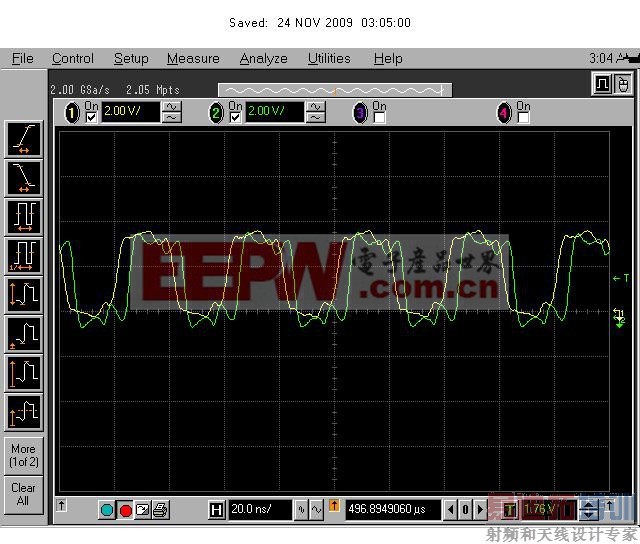

  图10 明显的相位调整

点击看大图

  图11 稳定的输出时钟

点击看大图

  图12
