Bus/总线布线时做到等长的方法

录入:edatop.com    点击:

Bus走线模式是在13.6版本中可以实现的模式,现在14.x以及15.0都已经取消了这功能,如果有兴趣的朋友可以通过以下步骤来实现:
1.在命令栏中输入:set acon_oldcmd 回车就把模式切换到以前版本,14.x和15.0都可以,不过切换后有点区别。
2.把要Bus走线的net从pin中引出一小段走线。

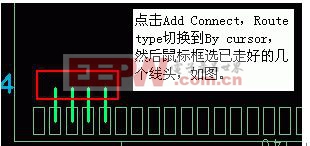

3.点击Add Connect,Route type切换到By cursor,然后鼠标框选已走好的几个线头,如图。
此主题相关图片如下:

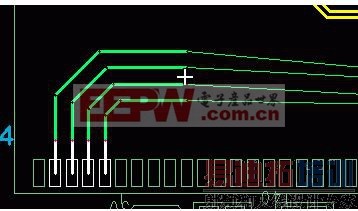

4.Bus 走线。
此主题相关图片如下:

如果要取消这模式,在命令栏输入:unset acon_oldcmd
