Protel文件如何用CAM Manager制作BOM
录入：edatop.com 点击：

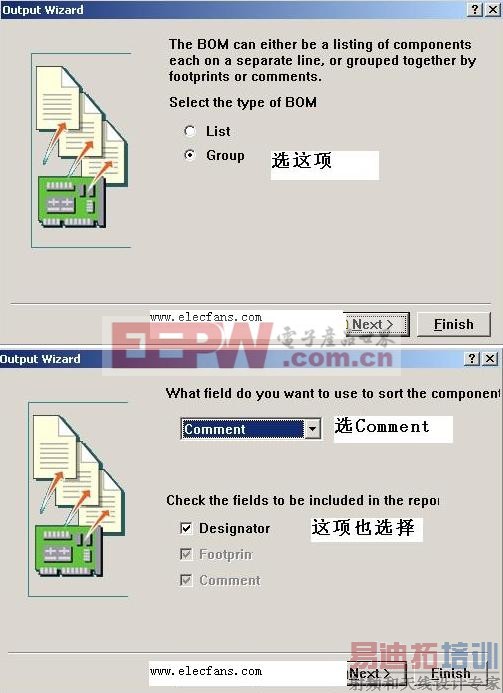

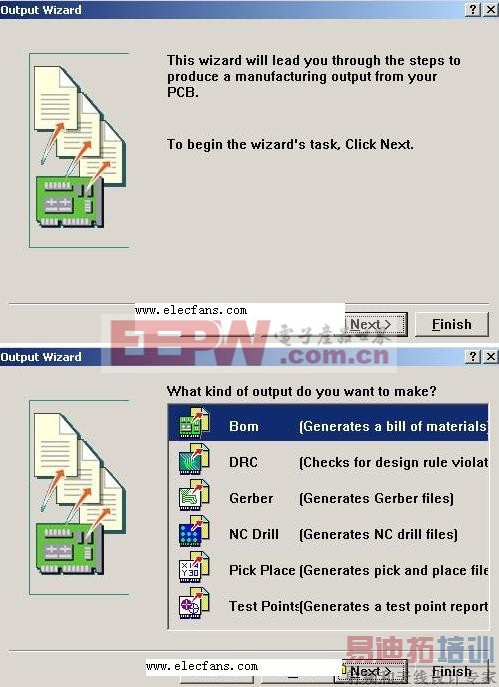

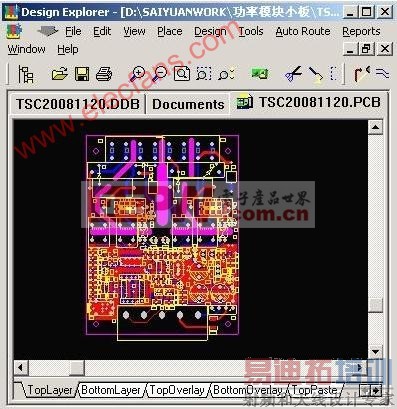

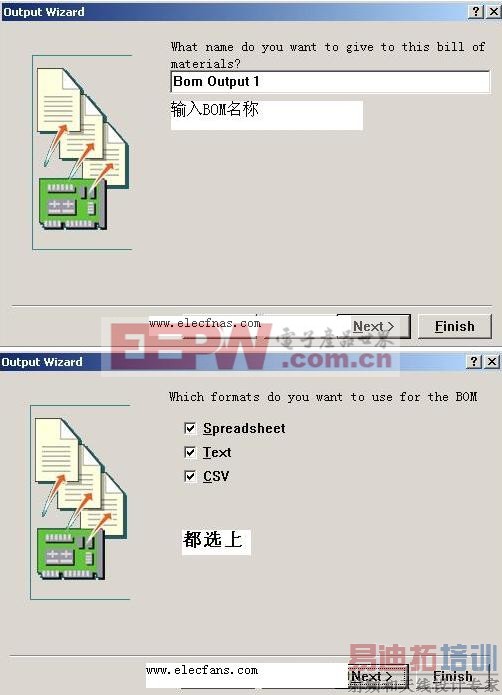

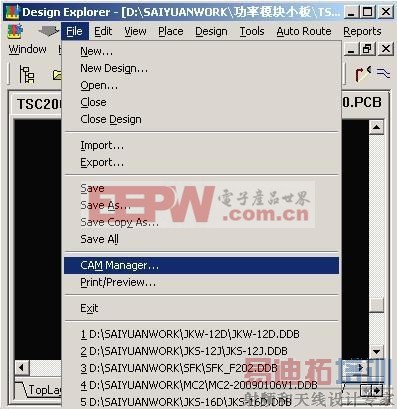

在PCB 焊接生产过程中，我们需要用到PCB 的BOM，为了保证准确性，一般我们都从PCB 板中输出BOM。这里我们利用CAM Manager 向导来输出BOM 表。首先，我们打开需要输出BOM 的PCB 文件，再通过CAM Manager 向导来输出BOM 表。
[p]

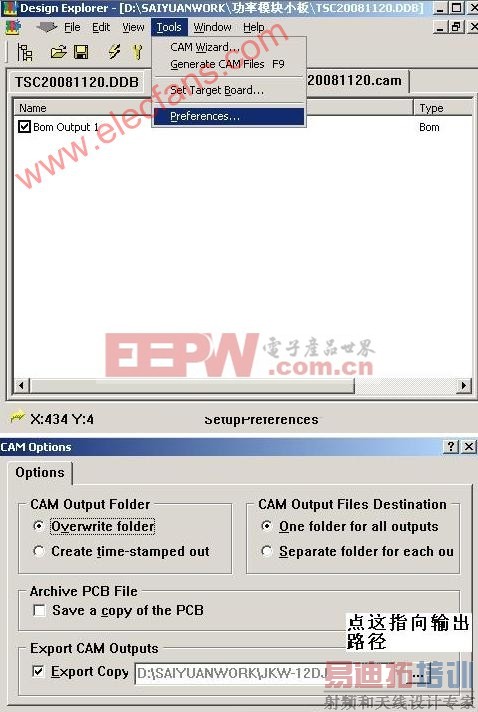

在这文档下通过Tools 的preferences 设置BOM 文档的输出路径。

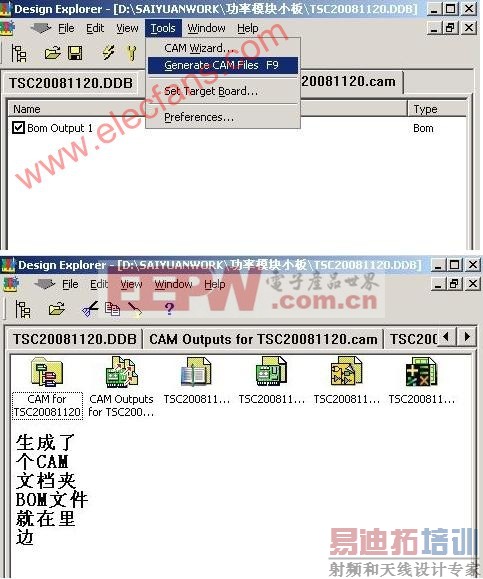

再通过Generate CAM Files 生成BOM 文档
[p]
打开就可以看到BOM 文件了。

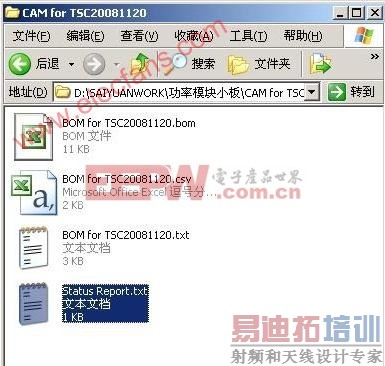

在前面设置的输出路径下也输出了一份备份文件。
输出以.BOM、.CSV、.TXT 的三份BOM，其中以.BOM、.CSV 为后缀的文件我们可以通过Excel 对它编辑为合适我们需要的格式BOM。
