proteus常用快捷键及设置方法

proteus常用快捷键及设置方法

F8：全部显示 当前工作区全部显示

F6：放大 以鼠标为中心放大

F7：缩小 以鼠标为中心缩小

G：栅格开关 栅格网格

Ctrl+F1：栅格宽度0.1mm 显示栅格为0.1mm，在pcb的时候很有用

F2：栅格威0.5mm 显示栅格为0.5mm，在pcb的时候很有用

F3：栅格威1mm 显示栅格为1mm，在pcb的时候很有用

F4：栅格威2.5mm 显示栅格为2.5mm，在pcb的时候很有用

Ctrl+s：打开关闭磁吸 磁吸用于对准一些点的，如引脚等等

x：打开关闭定位坐标 显示一个大十字射线

m：显示单位切换 mm和th之间的单位切换，在右下角显示

o：重新设置原点 将鼠标指向的点设为原点

u：撤销键

Pgdn：改变图层

Pgup：改变图层

Ctrl+Pgdn：最底层

Ctrl+pgup：最顶层

Ctrl+画线：可以划曲线

R：刷新

+-：旋转

F5：重定位中心

好了，以上就是我总结的一些快捷键，说得不明白的你可以按这些按键试一下就知道了

自己设置快捷键

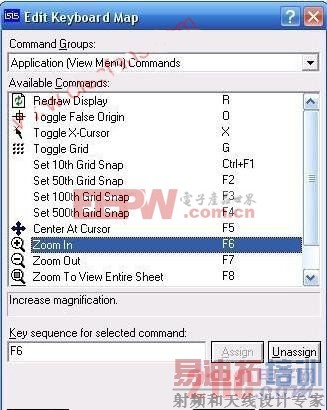

在此设置快捷键

选择某个命令后，在下面输入自己习惯的键，点击Assign就可以修改了。如果改错了可以用Options按钮里的reset 恢复到默认状态。
