Protel技巧之巧为元器件进行标注

大家调试一块电路板的时候,是不是经常要看着线路板,并对着原理图进行电路分析.每次你看着原理图上的某一个元件,然后在线路板使劲找那个元件的时候,或者根据这个元件,沿着电路找下一个元件的时候,可是你发现很难找到.那是因为你设计原理图时候没有就对一个模块电路的那些外围元件进行合理标注.

如果我们设计原理图时候,分模块、分功能对电路的外围元件进行标注,那么你只需要知道这个模块在线路板那个位置,然后根据这个模块其中一个元件可很快就查询到下一个元件.例如图4中,你先在线路板上找到RS232模块所在位置,然后你先找到C1,就可以很快找到C2,C3,C4,C5了,因为数字排列挺有规律.如果你把这几个电容标注为C10,C7,C29,C30,C68,那么你在线路板上分析RS232电路的时候,是比较麻烦的,因为排列无规则,实际应用中你就能体会到.

好了,现在我来说说如何巧为原理图的那些元器件进行合理标注的方法吧:

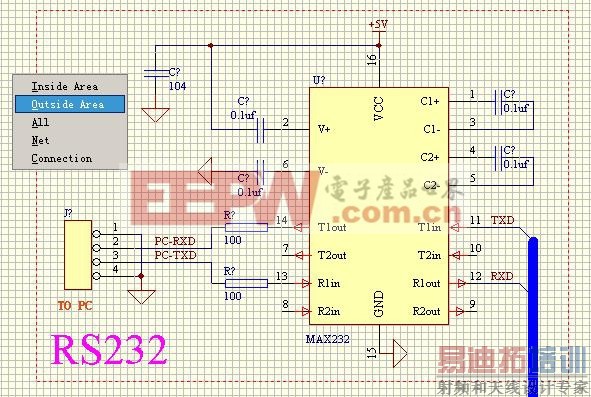

1.首先,按下键盘S,然后选择Outside Area,然后根据RS232的虚线框选取整个RS232模块,请看图1,你会发现除RS232模块外,其他被选取了,为什么要这样做,呵呵,看了下边步骤,你就明白了.

图1

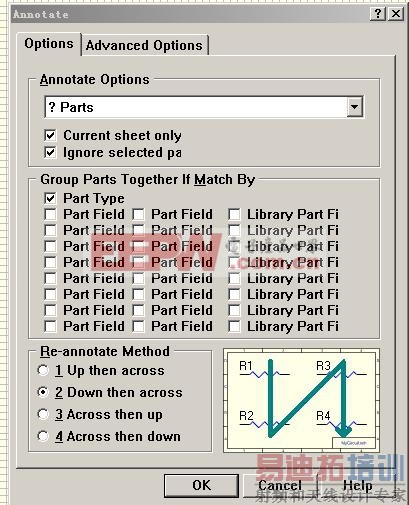

2.接着Tools->Annotate,在Option选项中,我们把Annotate Option选为: Parts,勾选Current sheet only和Ignore selected part,接着在Re-annotate Method中选择你需要排列的顺序,具体设置请看图2.

图2

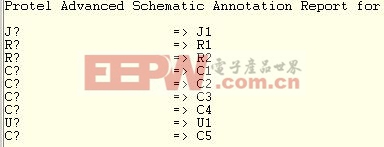

3.接着会生成REP文件,仅RS232模块的元器件被标注了,请看图3,图4.

图3

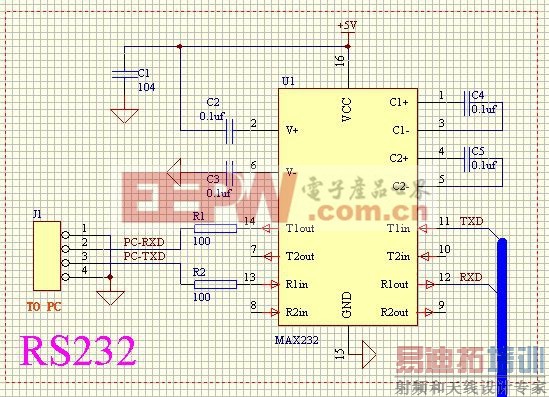

图4

4.接着你继续重复以上步骤,就可以把所有元器件都分模块、分功能标注好.之前标注好的是不会重复标注的.

这种方法的很实用,希望大家能喜欢,也希望大家能设计出一份好的原理图,简化工作量,给自己,给他人一个方便.
