PCB阻抗控制技术简介

随着电路设计日趋复杂和高速，如何保证各种信号(特别是高速信号)完整性，也就是保证信号质量，成为难题。此时，需要借助传输线理论进行分析，控制信号线的特征阻抗匹配成为关键，不严格的阻抗控制，将引发相当大的信号反射和信号失真，导致设计失败。常见的信号，如PCI总线、PCI-E总线、USB、以太网、DDR内存、LVDS信号等，均需要进行阻抗控制。阻抗控制最终需要通过PCB设计实现，对PCB板工艺也提出更高要求，经过与PCB厂的沟通，并结合EDA软件的使用，我对这个问题有了一些粗浅的认识，愿和大家分享。

　　多层板的结构：

　　为了很好地对PCB进行阻抗控制，首先要了解PCB的结构：

　　通常我们所说的多层板是由芯板和半固化片互相层叠压合而成的，芯板是一种硬质的、有特定厚度的、两面包铜的板材，是构成印制板的基础材料。而半固化片构成所谓的浸润层，起到粘合芯板的作用，虽然也有一定的初始厚度，但是在压制过程中其厚度会发生一些变化。

　　通常多层板最外面的两个介质层都是浸润层，在这两层的外面使用单独的铜箔层作为外层铜箔。外层铜箔和内层铜箔的原始厚度规格，一般有0.5OZ、 1OZ、2OZ(1OZ约为35um或1.4mil)三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近1OZ左右。内层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个um。

　　多层板的最外层是阻焊层，就是我们常说的“绿油”，当然它也可以是黄色或者其它颜色。阻焊层的厚度一般不太容易准确确定，在表面无铜箔的区域比有铜箔的区域要稍厚一些，但因为缺少了铜箔的厚度，所以铜箔还是显得更突出，当我们用手指触摸印制板表面时就能感觉到。

　　当制作某一特定厚度的印制板时，一方面要求合理地选择各种材料的参数，另一方面，半固化片最终成型厚度也会比初始厚度小一些。下面是一个典型的6层板叠层结构：

　　PCB的参数：

　　不同的印制板厂，PCB的参数会有细微的差异，通过与上海嘉捷通电路板厂技术支持的沟通，得到该厂的一些参数数据：

　　表层铜箔：

　　可以使用的表层铜箔材料厚度有三种：12um、18um和35um。加工完成后的最终厚度大约是44um、50um和67um。

　　芯板：我们常用的板材是S1141A，标准的FR-4，两面包铜，可选用的规格可与厂家联系确定。[p]

随着电路设计日趋复杂和高速，如何保证各种信号(特别是高速信号)完整性，也就是保证信号质量，成为难题。此时，需要借助传输线理论进行分析，控制信号线的特征阻抗匹配成为关键，不严格的阻抗控制，将引发相当大的信号反射和信号失真，导致设计失败。常见的信号，如PCI总线、PCI-E总线、USB、以太网、DDR内存、LVDS信号等，均需要进行阻抗控制。阻抗控制最终需要通过PCB设计实现，对PCB板工艺也提出更高要求，经过与PCB厂的沟通，并结合EDA软件的使用，我对这个问题有了一些粗浅的认识，愿和大家分享。

　　多层板的结构：

　　为了很好地对PCB进行阻抗控制，首先要了解PCB的结构：

　　通常我们所说的多层板是由芯板和半固化片互相层叠压合而成的，芯板是一种硬质的、有特定厚度的、两面包铜的板材，是构成印制板的基础材料。而半固化片构成所谓的浸润层，起到粘合芯板的作用，虽然也有一定的初始厚度，但是在压制过程中其厚度会发生一些变化。

　　通常多层板最外面的两个介质层都是浸润层，在这两层的外面使用单独的铜箔层作为外层铜箔。外层铜箔和内层铜箔的原始厚度规格，一般有0.5OZ、 1OZ、2OZ(1OZ约为35um或1.4mil)三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近1OZ左右。内层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个um。

　　多层板的最外层是阻焊层，就是我们常说的“绿油”，当然它也可以是黄色或者其它颜色。阻焊层的厚度一般不太容易准确确定，在表面无铜箔的区域比有铜箔的区域要稍厚一些，但因为缺少了铜箔的厚度，所以铜箔还是显得更突出，当我们用手指触摸印制板表面时就能感觉到。

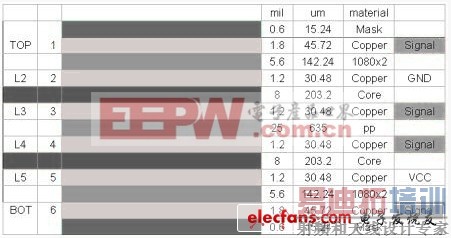

　　当制作某一特定厚度的印制板时，一方面要求合理地选择各种材料的参数，另一方面，半固化片最终成型厚度也会比初始厚度小一些。下面是一个典型的6层板叠层结构：

　　PCB的参数：

　　不同的印制板厂，PCB的参数会有细微的差异，通过与上海嘉捷通电路板厂技术支持的沟通，得到该厂的一些参数数据：

　　表层铜箔：

　　可以使用的表层铜箔材料厚度有三种：12um、18um和35um。加工完成后的最终厚度大约是44um、50um和67um。

　　芯板：我们常用的板材是S1141A，标准的FR-4，两面包铜，可选用的规格可与厂家联系确定。
