Protel技巧之设计原理模块化

录入：edatop.com 点击：

Protel技巧之设计原理图模块化

设计大系统的原理图的时候,通常元器件很多,而且连线错综复杂,很容易搞错,看起来也不舒服,如果大家设计的时候,把各个模块系统化,对不同功能的部分进行分类,然后用不同颜色的虚线框围起来,再用不同颜色的总线进行连接.这样既美观,又看的舒服,而且节省许多设计时间.

下边介绍一下如何设计.

举个简单的原理图见说明:

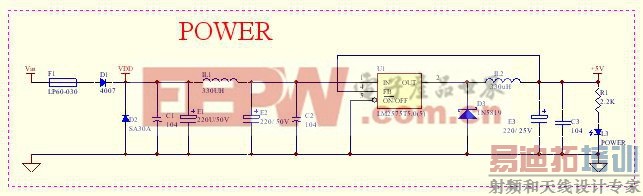

1.电源模块

2.RS232模块

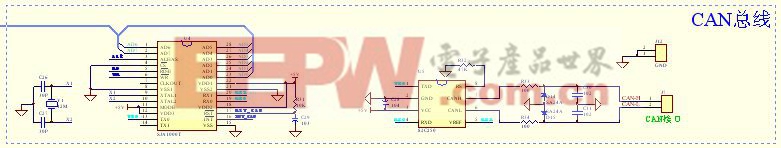

3.CAN总线模块

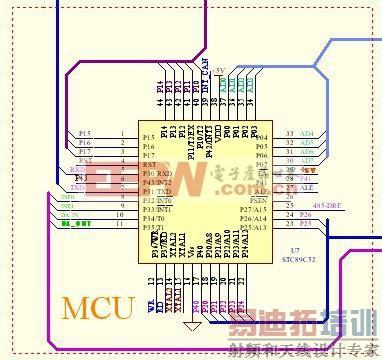

4.MCU模块

5.MCU外围晶振、复位、下载模块

[p]

把这些不同功能的模块分离开来,然后用PolyLine虚线圈起来,这样做的目的有两个:

1.把一个模块跟其他模块独立开来;

2.以后设计的时候,只要沿着虚线部分选取模块,然后copy到新的设计原理图上就可以了.

把各个部分拼装组合,象搭积木一样,要什么copy什么,然后加上网络号,连上总线,一张漂亮美观的原理图出来了.
