基于FPGA的SPI4.2接口设计

1．引言

SPI-4.2（System Packet Interface）是 OIF（Optical Internetworking Forum）定义的局部高速总线标准，用于 PHY层芯片到链路层芯片的 10Gbps信号传输。主要应用有 OC-192 ATM、Packet over SONET/SDH（POS）、10Gbps以太网等。

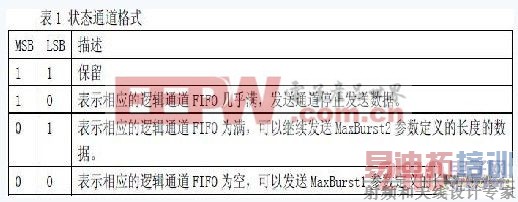

SPI4.2接口分为数据通道和状态通道。数据通道最多分成 256个逻辑通道，16bit位宽，采用 LVDS信号电平，按照 cell格式传送数据，cell的长度为 16字节的整数倍，可随意配置，根据网上流量的分析，一般配置成 128字节。每个 cell都是以控制字开始的，控制字一共16bit，包含逻辑端口号、报文起始标志位、报文结束标志位、控制字交验等信息。状态通道传输对端反馈的逻辑通道接收 FIFO的状态，2bit位宽，LVTTL或者 LVDS信号电平，一般采用 LVTTL信号电平。状态通道的数据结构为 Calendar[0:n]，n最大为256，长度一般与逻辑通道数对应，Calendar[n]表示逻辑通道 n的接收FIFO状态。数据通道根据状态通道提供的信息控制数据的发送过程。状态通道有四种状态信息，如表 1所示：

在实际的系统设计中，商用芯片不一定能够满足需要，因此需要使用 FPGA（Field Programmable Gate Array）。本设计采用 Altera的 Stratix II系列 FPGA和 RMI公司的多核处理器 XLR732，Intel公司的网络处理器 2805实现 SPI4.2接口。

2．2805简介 2805是 Intel推出的高端 NP（Network Prosser），能够处理 10Gbps线速转发的以太网、POS、ATM等数据流量，能够实现分类、NAT、ACL、多播、流量管理等功能。 2805内部集成一个32-bit、RISC内核、高性能的 XScale处理器，用于系统的配置管理和路由表项的维护，最高工作主频750MHz；16个可编程的、有 8K代码空间的微引擎，每个微引擎含有多个硬件线程，用来处理通信系统中的数据转发，最高工作主频 1.5GHz。外部集成了 PCI接口，可以工作在 64bit/66MHz模式；SPI4.2接口，工作频率为 311MHz～500MHz；3个LA-1接口，工作频率为250MHz；4个 RDRAM接口，工作频率为 800MHz～1200MHz。

3．FPGA和 2805之间的 SPI4.2接口电路设计

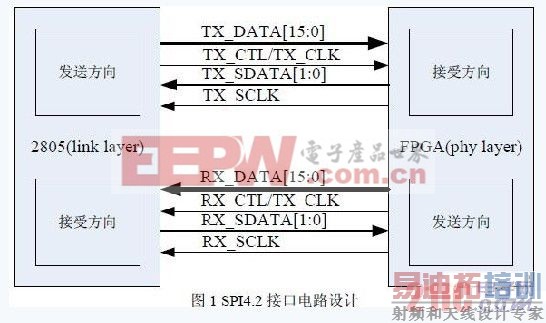

图 1描述了 FPGA和 2805之间的 SPI4.2接口的硬件连接框图，信号定义以 2805为参考点。其中 TX_DATA[15:0] 、TX_CTL、TX_CLK和 RX_DATA[15:0] 、RX_CTL、RX_CLK是 LVDS信号电平，工作在 350MHz；TX_SDATA[1:0] 、TX_SCLK和 RX_SDATA[15:0] 、 RX_SCLK是 LVTTL信号电平，工作在 87.5MHz，四分之一于数据通道时钟频率。

具体信号定义如下所示：

TX_DATA[15:0]：发送数据， 16bit位宽， burst方式传输数据， DDR工作模式（时钟上升沿和下降沿都采样）；

TX_CTL：传输控制信号，高电平表示 TX_DATA[15:0]传输的是控制信息，低电平表示 TX_DATA[15:0]传输的是数据；

TX_CLK：发送时钟，随路，是发送数据的参考时钟。

接受方向的信号定义与发送方向的信号定义完全相同，但是方向相反。

4．FPGA的 SPI4.2接口模块设计

Stratix II器件具有 152个接收器和 156个发送器通道，支持源同步信号进行高达 1 Gbps的数据传送。它的内部含有 DPA电路，能够不断地将输入数据和采样时钟对齐，消除了时钟至通道和通道至通道偏移要求。它还集成了丰富的存储器资源、先进的锁相环（ PLL）技术和双数据率（ DDR）I/O等特性，结合先进的差分 I/O能力，使其满足 SPI4.2规范的物理信号定义。

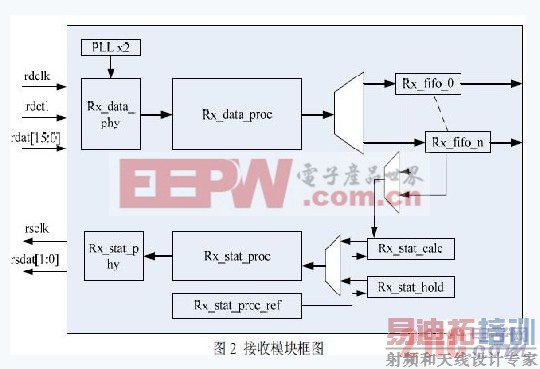

图 2为 FPGA的接收通道逻辑框图，上半部分是数据通道，下半部分是状态通道。由于 SPI4.2接口的数据传输是 DDR模式的，rdclk经过 FPGA内部的 PLL模块做倍频处理，然后送给 Rx_data_phy模块，该模块根据时钟采样 rdat [15:0]上的数据。Rx_data_proc模块将接收的数据按照 cell头中的逻辑端口号，分别放入不同的 Rx_fifo中。一个 Rx_fifo对应一个逻辑通道，每个 Rx_fifo都会生成一个状态信号，标示其“空”状态或者“满”状态， Rx_stat_calc模块根据各个 Rx_fifo的状态信号生成 Calendar信息，由状态通路发送出去，用来流控 2805的发送过程。Calendar也可以由软件设置，通过 Rx_stat_proc_ref下发给 Rx_stat_calc。

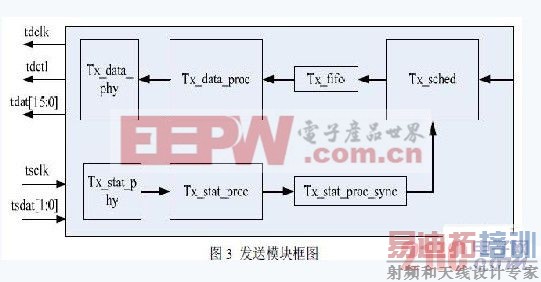

发送模块与接收模块不同，如图 3所示，发送模块的 Tx_fifo只有一个，即所有的逻辑通道公用一个发送缓存区。这主要是由于 FPGA内部的布线资源和 RAM资源有限，同时这种发送端共享 FIFO、接收端分通道 FIFO模式不影响使用，能够实现分端口的反压。

发送端通过 Tx_stat_phy模块接收 Calender信息，经过 Tx_stat_proc模块和Tx_stat_proc_sync模块处理，送给 Tx_sched调度模块，Tx_sched解析出各个逻辑通道的反压情况，然后将各个通道的数据发送到 Tx_fifo中，然后经过 Tx_data_proc模块和Tx_data_phy模块发送出去。

5．结果 本设计在 ALTEra的 Stratix II系列FPGA，EPM2S90上得到验证，与 Intel的 2805配合共同完成某通信设备的高速转发单板的设计。

6．结束语

本文介绍了 SPI4.2接口在可编程逻辑器件 FPGA上的实现方法，并通过实际电路验证FPGA与 IPX2805之间通过 SPI4.2接口互通的功能。由于商业芯片的限制，有时只有 FPGA才能满足系统设计的要求。相对于开发ASIC，使用 FPGA使整个设计电路简单、灵活、成本低、方便调试和修改, 大大缩短开发周期。
