从SCH转变到PCB详细步骤

录入:edatop.com    点击:

第一课:建立一个PCB文件,并且添加自动布线所必需的封装库
1.在Documents目录下新建一个*.PCB文件,这样做的目的是要让*.SCH和*.PCB在同一目录下

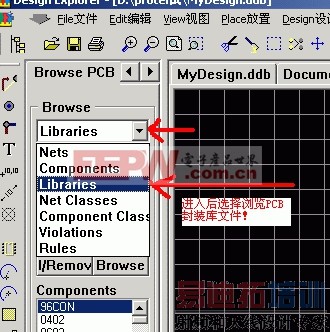

2.添加自动布线要用到的封装库

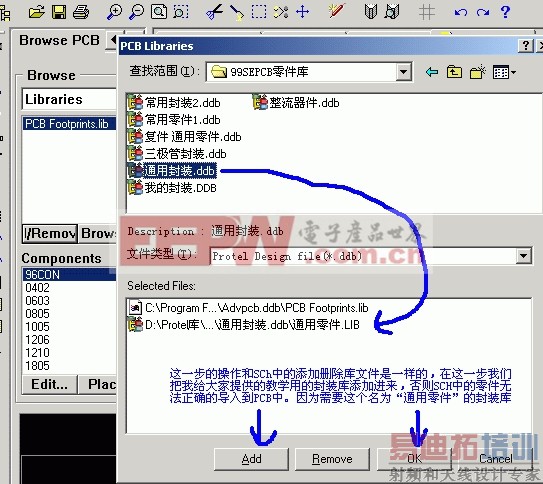

3.添加封装库

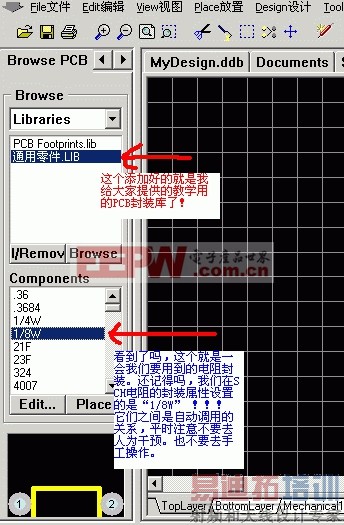

4.这是添加好后的效果

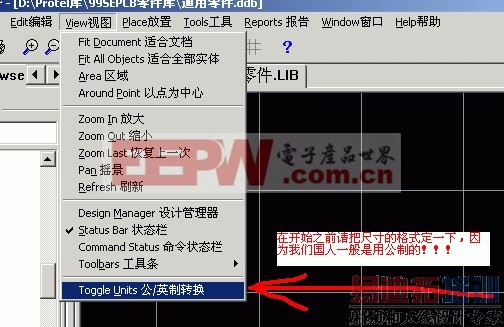

5.一定要把尺寸单位转换一下,英制实在是不爽

第二课:把前面的SCH文件变成PCB板
1.先看看SCH中都有什么零件

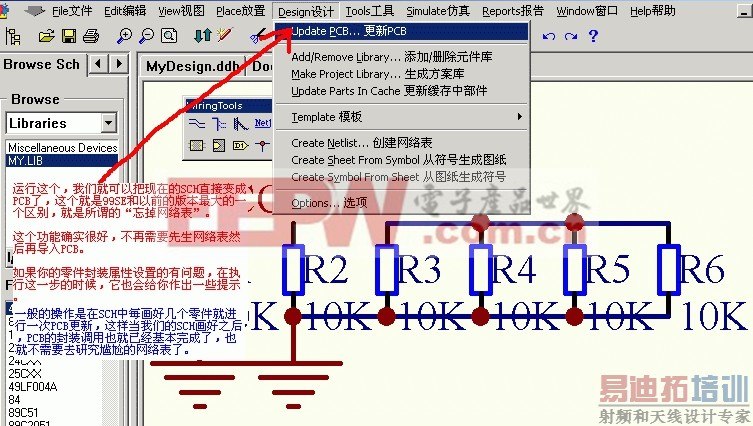

2.就是这个选项了,一个革命性的强大功能
[p]
3.注意看一下中文注释

4.如果遇到这个问题,说明SCH的里面还存在小的问题,注意看中文注释

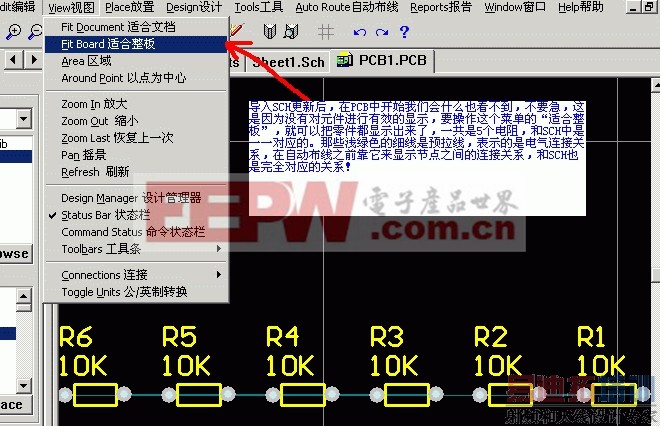

5.这是成功导入后的显示方面的一些技巧

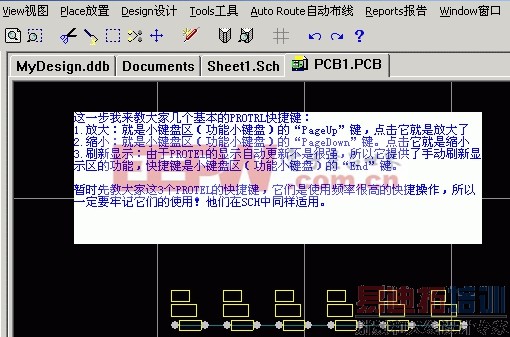

6.一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可

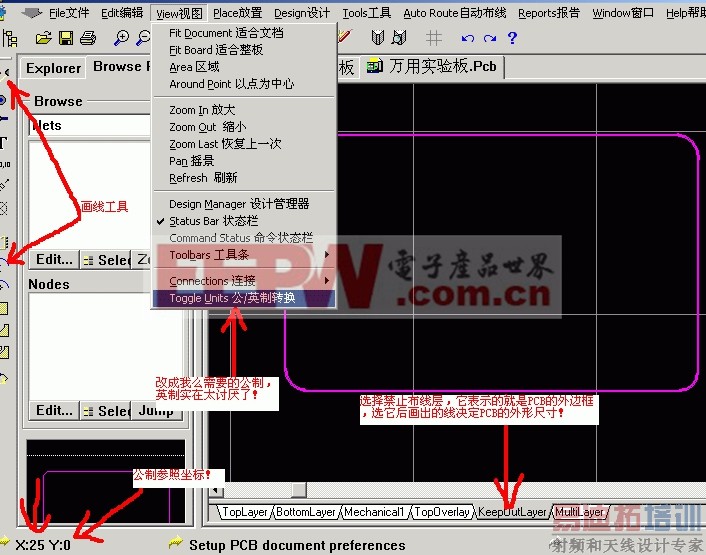

7.画一个PCB的外型框
[p]

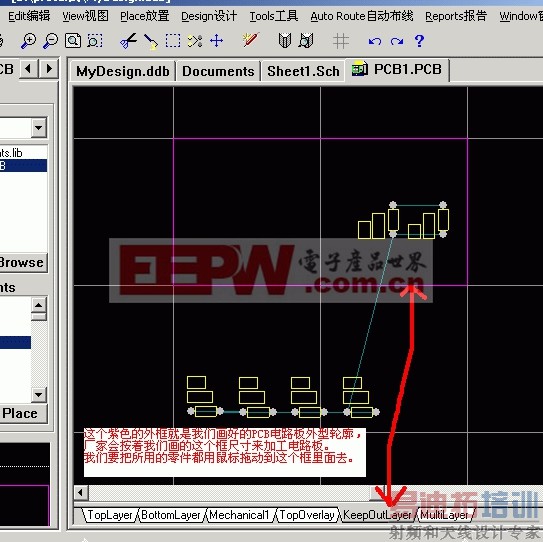

8.做一个自己要的外型框,然后把PCB零件封装移动到里面去

第三课: 对PCB进行自动布线

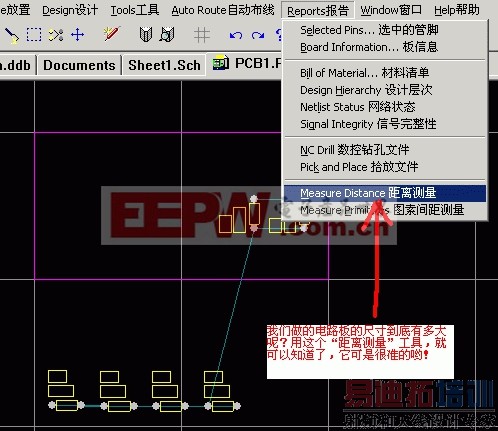

1.可以先看看尺寸是不是合适

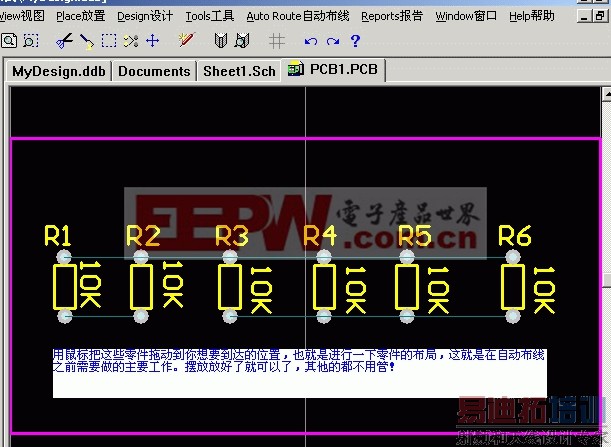

2.对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件
[p]
3.自动布线之前要校验一下,看看是不是有错误!

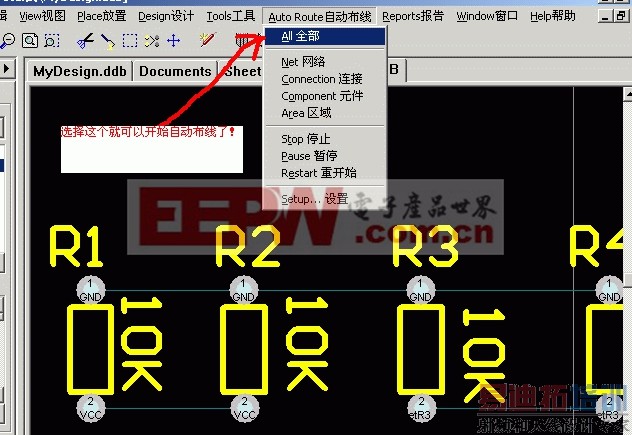

4.可以开始自动布线了

5.这是自动布线之前的最后一步

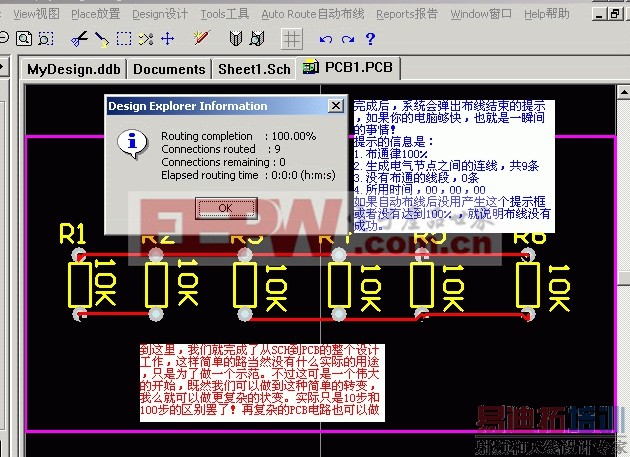

6.自动布线完成了,到这里你已经完成了对PROTEL99SE的一次快速穿越!
