如何制作SCH零件

录入:edatop.com    点击:

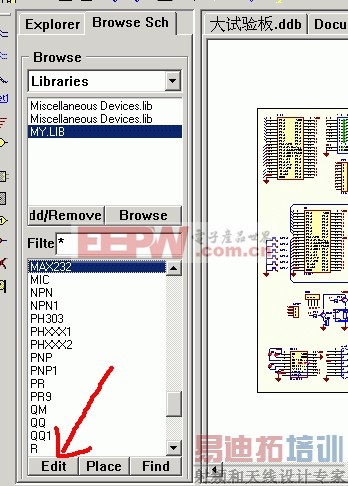

1.先来打开SCH文件,选中教学提供的那个SCH零件库,然后选编辑,进入SCH零件编辑器

2.在这个现有的库中新建一个SCH零件

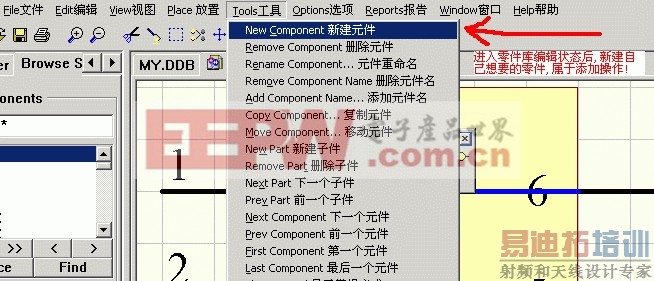

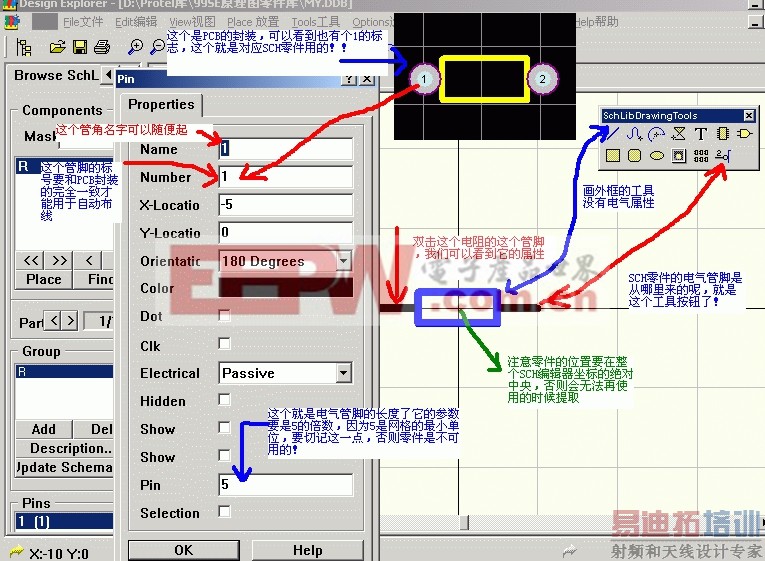

3.先以做一个SCH电阻零件为例子说明一下,请注意看图中所有的中文注释!

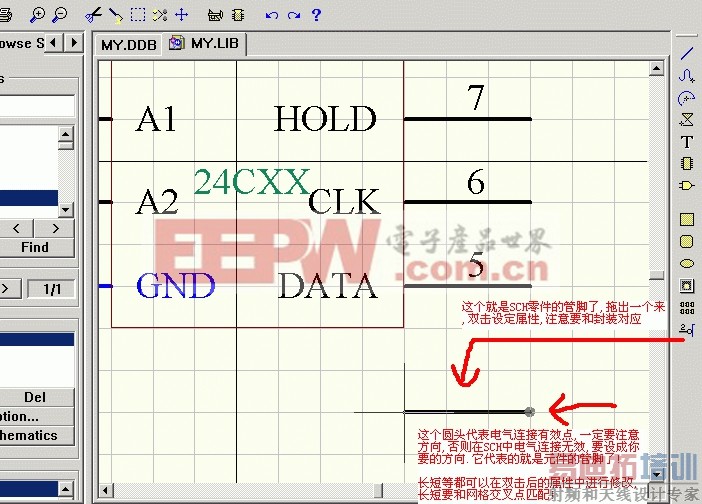

4.要注意SCH零件的管脚的电气连接有效点是有讲究的!仔细看一下下面这个图,注意看中文注释!

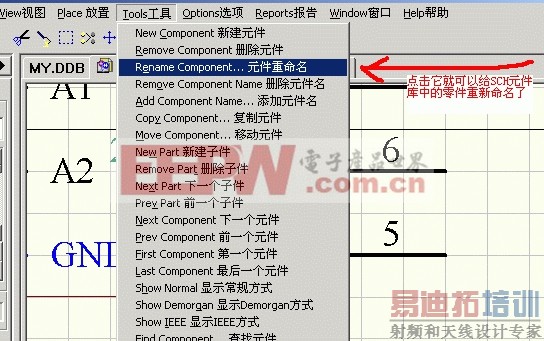

5.用这个方法可以给零件库中的零件改名字

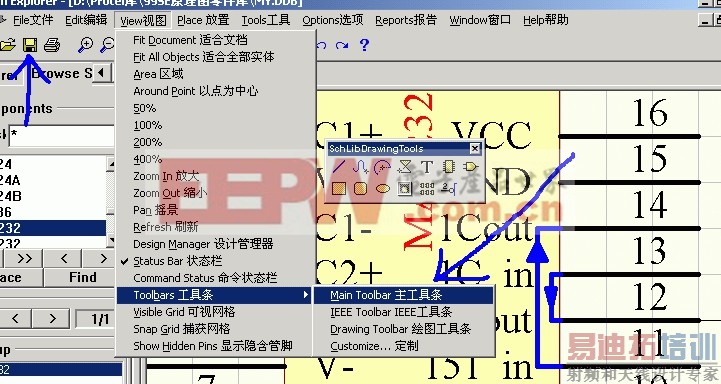

6.最后是保存你的所有劳动成果,要提取的你的新零件需要重新启动PROTEL 99SE
