如何在PowerPCB中加泪滴操作
录入:edatop.com 点击:
在PowerPCB中打开你设计的PCB

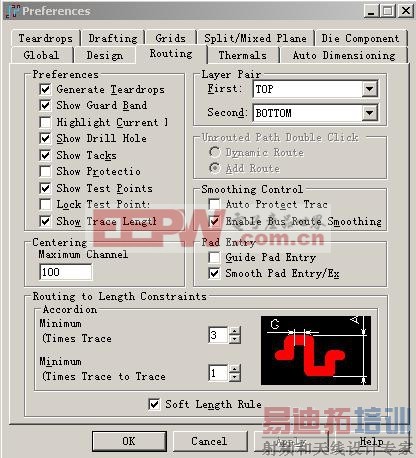

1.在setup里选preferences,在routing里把GenerateTeardops打上勾.

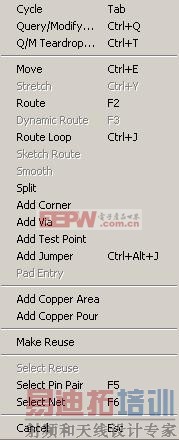

2.选中你要加泪滴的那条线,右键选O/M Teardrops.如下图:

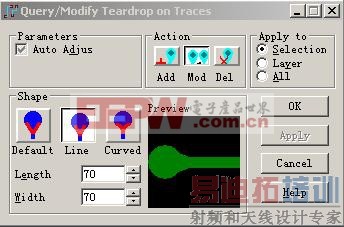

3.在下图中选择你要设置泪滴的形式,如下图:
4.设置完成后,点OK就可以了.
