如何将 片信息导入Capture标题模板

录入:edatop.com    点击:

在画原理图时希望把公司的logo和一些图片信息一起放入标题模板,这样只要调用标题模板就可以实现所有原理图标题模板的一致性,做这样的模板库有三个步骤:

(1)在FileNewLibrary 新建一个如图1的库或安装目录C:CadenceSPB_15.7 oolscapturelibraryCAPYSM.OLB 。这里存放着模板的库。将模板库titleblock Copy出来打开修改

图1 新建模板

(2)在库的编辑环境下placepicture导入bmp格式的文件,调整图片大小,修改标题文字和外框如图2

图2 修改模板

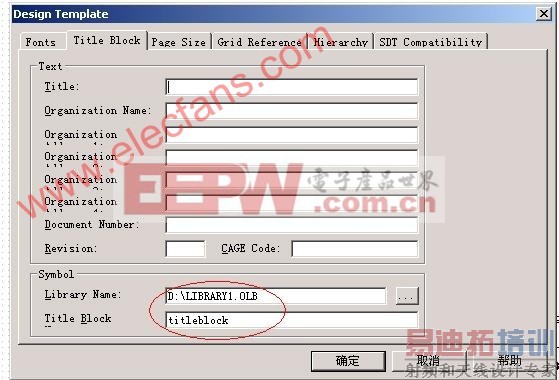

(3)然后,将做好的库保存在无中文字符的路径,要使用这个模板,必须在OptionDesign TemplateTitle Block键入Library name和这个模板的名字如图3,对于模板的改变对当前的项目无效,只对重新New的Design有效.

图3 保存路径
