将orcad转成mentor_expedition的方法
录入:edatop.com 点击:

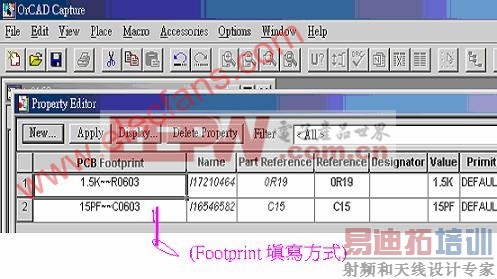

使用Orcad画电路图后,将每一个零件的PCB Footprint填入,格式如下图所示

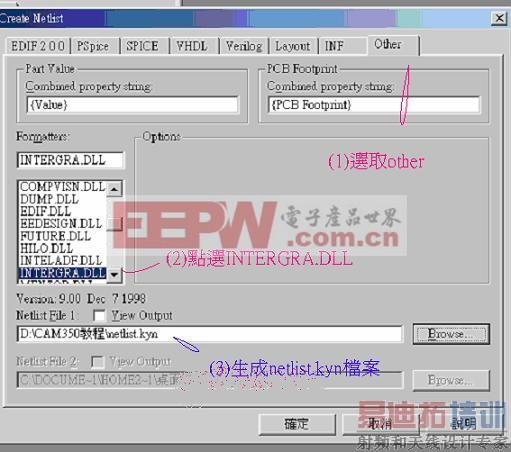

电路完成后,确认DRC没有问题,即可生成网络表,选取DSN后,选择Tools→Create Netlist→点选Other→选择intergra.dll格式
生成网络表的档名为:netlist.kyn
接著将netlis.kyn档案COPY到Expedition专案目录下的logic目录。

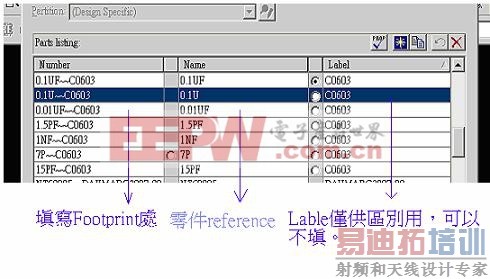

假设你目前cell已经建好,时敢填入PDB,填写的格式如下
选择setup→PDB editor进行填入,填写完以后,记得到右下角的PinMapping里填入你所建立的cell,这里应该不是问题了。
接著储存PDB editor并离开,Expedition会直接进入案件编译(或是执行setup→Project Integration→Forward Annotation),一般最常见的错误是cell pin number没有match,或是笔误(例如0与O填错),只要Forward Annotation.txt显示没有任何错误,恭喜你,你已经学会如何使用orcad生成的网络表,直接套用到Expedition的方法,可能别人还有其他的填写方式,小弟在此提出拙见,希望大家多多指正。
