在Allegro中建立标准 纸的方法
录入：edatop.com 点击：

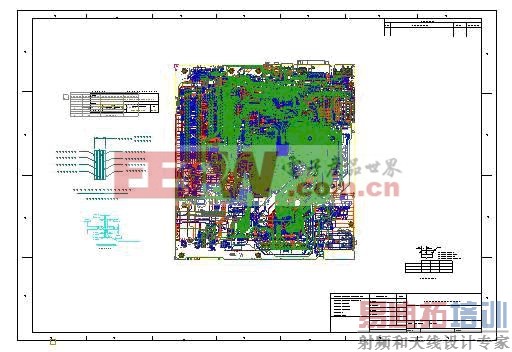

一、创建图纸外框
Allegro提供专门的创建图纸外框功能，并把它视为一种的Symbol，称为Format Symbol。
方法：
在File->New菜单选择Format symbol。
完成后，注意要同时保存.dra文件及.osm文件（分别选save as 和creat symbol）。
二、外框的调用
图纸外框是作为元件一样来处理，所以放置.osm文件的文件夹必须包含在symbol的路径里。
方法：

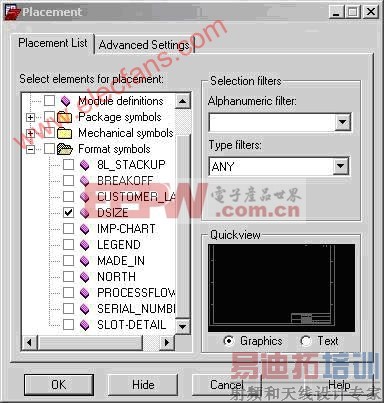

Place->Manually，选择Format symbols。（必要时可以勾选Advanced setting中的Library）。
