基于FPGA的网络 像采集处理系统设计

摘要：介绍一种基于FPGA的网络图像采集处理系统设计，该系统采用单片FPGA，实现了图像的采集、压缩和网络传输功能，具有体积小，集成度高，算法升级灵活方便的特点。详述了模块的图像采集逻辑、RAM控制逻辑、压缩算法逻辑和网络传输功能的实现方法。测试结果表明，系统运行稳定，性能满足要求。
关键词：FPGA；图像压缩；网络传输；JPEG

0 引言
随着网络技术的发展，网络化仪器以结构简单，机动灵活，吞吐率高和成本低等优点而越来越受到重视，并在军用自动测试装备中得到广泛的应用。随着武器装备图像制导技术的广泛应用，需要对图像质量等进行评价，因此研制基于网络的图像采集处理系统，对提高自动测试装备的综合能力具有重要意义。由于FPGA在流水线并行处理数据上具有强大优势，具有集成度高，体积小，可灵活配置等优点，在图像处理领域得到广泛应用。本文介绍一种基于单片FPGA实现图像采集、处理和网络传输的设计方案。

1 总体设计

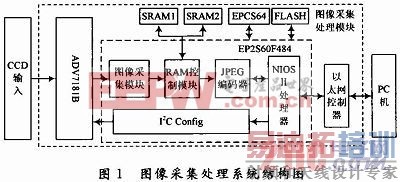

总体框图如图1所示，系统采用Altera公司推出的StratixⅡ系列EP2S60F484型号FPGA作为图像采集处理和网络传输的核心，视频A／D采用ADV7181B芯片，支持PAL，NTSC和SECAM多种制式视频输入。图像采集处理在FPGA内部实现，主要有3部分，分别为图像采集模块、RAM控制模块和JPEG编码器。NiosⅡ处理器作为主处理器，主要是通过I2C模块对ADV7181B进行配置，控制JPEG编码器和实现图像的网络传输功能。

2 主要功能模块设计
2．1 图像采集模块
图像采集模块主要实现图像信号检测和图像裁剪的功能。
CCD摄像头输出的视频信号经过ADV7181B芯片解码，输出符合ITU-R BT．601标准的数据流。图2所示为ADV7181B输出的行同步信号参数和YCrCb信号时序图。当输出“FF 00 00 XY”时，表示有效图像数据的开始或者结束。其中XY[4]=0表示图像数据开始信号(SAV信号)；XY[4]=1表示图像数据结束信号(EAV信号)；XY[6]=0表示奇场信号；XY[6]=1表示偶场信号。通过检测EAV和SAV信号，分奇偶场提取有效的图像数据。

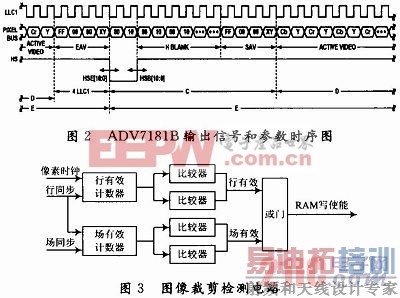

根据输出图像大小的不同要求，需要对图像进行裁剪。构造一个裁剪检测电路，如图3所示。利用像素时钟和水平同步信号、垂直同步信号进行计数，根据图像输出大小要求，设定比较器数值，当行列有效计数的数值在比较器设定的范围之内，检测电路使RAM处于写使能状态，把图像数据存入RAM。系统默认的图像输出大小是720×576像素，如果图像输出大小为512×512像素，那么行有效计数中的比较器数值分别为52和308，提取奇场和偶场中的第53行到第308行数据。同理，列有效计数中比较器分别为16和272。[p]
2．2 RAM控制模块
RAM控制模块通过乒乓操作对图像数据进行缓存和读取，系统只存取图像的亮度信号，即Y信号。乒乓操作的处理流程如下：在第1场时间，将图像数据缓存到SRAM1；在第2场时间，将图像数据缓存到SRAM2，同时将SRAM1的数据送到JPEG编码器进行图像压缩；在第3场时间，将图像数据缓存到SRAM1，同时将SRAM2的数据送到JPEG编码器进行图像压缩，依此循环。将图像数据保存到SRAM时，由视频采集模块的行有效计数器和场有效计数器产生RAM写入地址。
由于图像数据是按照奇偶场先后传输的，为了得到一副完整的图像，需要将奇偶场数据合并。RAM控制模块先将奇场数据写入RAM奇数行中，即奇场第1行存在RAM的第1行，奇场第2行存在RAM的第3行，依此类推直到奇场288行数据全部存完为止；再将偶场数据写入RAM的偶数行中，即偶场第1行存在RAM的第2行，奇场第2行存在RAM的第4行，依此类推直到偶场288行数据全部存完为止。
2．3 JPEG编码器

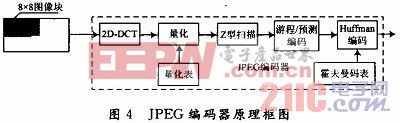

JPEG编码器是图像压缩算法实现的核心，JPEG编码器主要有5部分，分别是二维离散余弦变换(2D-DCT)、量化、Z型扫描、游程／预测编码、霍夫曼编码。如图4所示原理框图。输入是图像原始的亮度Y数据，最后经过霍夫曼编码器输出码流。

2．3．1 2D-DCT实现
对于8×8图像块的二维DCT的变换公式为：

式中：0≤u≤7，0≤u≤7，f(x，y)为对应像素点的像素值；F(u，v)为变换后的DCT数值。根据余弦的正交性，可将上式分解为一维DCT变换。设：

式中：0≤u≤7，0≤v≤7。
因此二维DCT变换可以转换为2个一维DCT变换。目前比较常用的变换方法有2种：一种是直接法，通过将8×8图像数组进行多项式转换或者三角分解进行二维变换；或者另一种是间接法，将8×8图像数据先按行进行一维DCT变换，然后再对变换结果按列进行第2次一维DCT变换，进而可以得到二维DCT变换结果。前者需要的乘法器较多，而且实现步骤较繁琐，后者在这两方面上拥有很大的优势，能够形成快速DCT变换，更适合FPGA硬件的实现，因此采用后者方法实现。

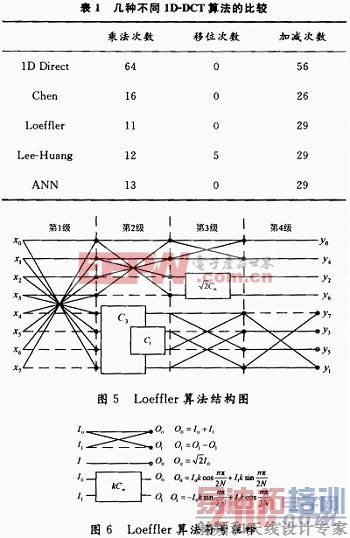

目前比较成熟的一维DCT算法主要有Chen算法、Loeffler算法、Lee-Huang算法、ANN算法等，每种算法所需要的乘法次数和加法次数各不相同，表1所示为几种常用算法的比较。根据算法的复杂度和硬件计算速度，本文采用Loeffler算法。

Loeffler是一种基于行列分解的快速一维DCT算法，适合FPGA硬件实现。采用Loeffler算法实现一个8点的一维DCT变换，只需要11次乘法运算和29次加法运算。硬件实现算法的结构图如图5和图6所示。[p]
2．3．2 量化和编码
量化是将经过DCT变化后的系数值除以量化表中的量化值，其结果四舍五入得到。系统采用推荐的亮度量化表对图像数据进行量化，该表存在FPGA的片上RAM中。由于硬件除法是通过迭代减法完成的，速度慢，因此先计算量化表中数值的倒数值，把DCT变化系数乘以量化表对应的倒数值，即可将除法转换成速度较快的乘法运算。
量化后系数经过Z型扫描器转换成一维ZIG-ZAG序列，序列的第1个数值表示直流(DC)分量，其后的63个数值表示交流(AC)分量。对DC分量采用一维差分前值预测编码，即将DC分量减去上一个8×8子快的DC分量。对AC分量采用游程编码，并且用一个字节的高四位来表示AC分量连续0值个数，低四位表示下一个非零系数所需位数，这样能够表示的最大0值个数为15个，如果AC分量中0值个数多于15个，采用(15，0)来表示。(0，0)表示EOB，说明后面分量值全为0。这样游程／预测编码对系数0的值进行压缩。最后霍夫曼编码器利用霍夫曼表分别对DC和AC系数进行霍夫曼编码，输出JPEG图像码流。
2．4 网络传输
通过在NiosⅡ处理器上移植支持TCP／IP协议栈的μC／OS-Ⅱ操作系统来实现图像的网络传输功能。软件流程图如图7所示。

首先将NiosⅡ作为网络通信服务器，创建一个网络监听套接字，将该套接字同NiosⅡ处理器的本机的IP地址和端口号进行绑定，调用Listen监听函数使系统处于监听状态，监听客户端(PC机)请求，一旦监听到客户端的连接请求，服务器端置图像压缩使能端有效，开始图像的压缩，并接收硬件逻辑完成压缩的图像数据，然后服务器端向客户端发送图像的帧头和图像数据，一帧图像发送完成后会接着发送下一帧图像，直到收到停止图像发送指令，进入下一个监听的等待状态为止。客户端主要是向服务器端发出连接请求，一旦连接成功，即开始接收服务器端传送的图像帧头和图像数据，并将图像进行显示。客户端在停止接收图像前，会不断重复接收图像数据的工作过程。

3 测试结果

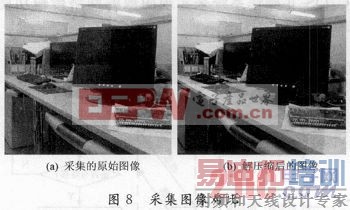

AD采集一副大小为720×576的图像，经过硬件逻辑裁剪成如图8(a)所示的512×512大小的图像，由JPEG编码器进行图像压缩，在PC机上解压缩后的图像如图8(b)所示。将原始图像和解压缩后的图像进行对比，计算图像的峰值信噪比：

式中：MSE为原始图像和压缩图像的均方误差。从图中可看到，PSNR>30时，图像视觉失真度比较低。

4 结语
本文介绍了一种基于FPGA的网络图像处理系统设计和实现方法。系统主要包括图像采集模块、RAM控制模块、JPEG编码器3部分逻辑。在单片FPGA上实现图像的采集、裁剪、缓存和JPEG编码，构建NiosⅡ处理器实现图像的网络传输功能。测试表明，系统的体积小，功耗低，算法升级灵活方便。此外系统运行稳定，性能也满足要求。
