智能咖啡壶系统

　　概述

　　随着人们生活品质的提高，越来越多新潮的小家电产品开始进入人们的生活。过去的那种机械式、电子式的家电产品已不能满足人们的要求。而MCU的加入便可以使产品更加安全、简便、节能、实用。本文以智能咖啡壶为例，介绍如何使用低成本的MCU实现智能小家电中常用的按键、显示、预约、掉电保护、温控等功能。

　　智能咖啡壶控制方案

　　● 开机后可按键设定预约工作时间，持续沸腾时间，保温温度等信息;

　　● 当系统时间和预约时间一致时，系统开始加热，沸腾一定时间后转入保温模式;

　　● 当由于外界原因出现短暂断电时，可以继续断电前的工作状态。

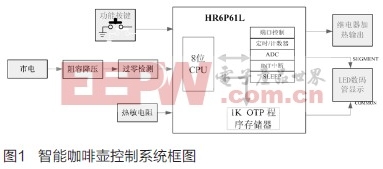

　　控制系统框图请参照图1。

　　智能咖啡壶实现方案

　　按键

　　由于系统需要采样温度，AD功能必不可少，如果将所有的按键和若干电阻构成一个分压网络，那么我们就可以利用AD实现一个MCU端口扫描若干按键的功能，从而节约了MCU的管脚资源。

　　显示

　　低成本的LED数码管显示方案中，COM口需要较大电流，通常需要用三极管驱动，如果选用带大电流端口的MCU，则可以使用MCU端口直接驱动。
