PCB设计中电磁干扰的注意事项

录入:edatop.com    点击:

正确设计PCB,对于防止电磁干扰至关重要。下面介绍一些注意事项。

1、在设计印制板时,应遵循减小干扰源、减小噪声传播与耦合,减小噪声吸收这三条原则。单片机测控系统通常可分三个区域:模拟电路区域(易受干扰),数字电路区域(它既是干扰源,又容易受到外部干扰),功率驱动区域(干扰源)。

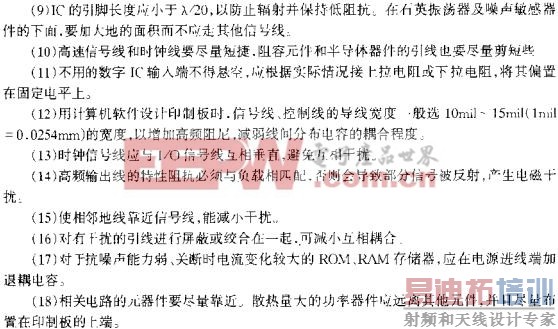

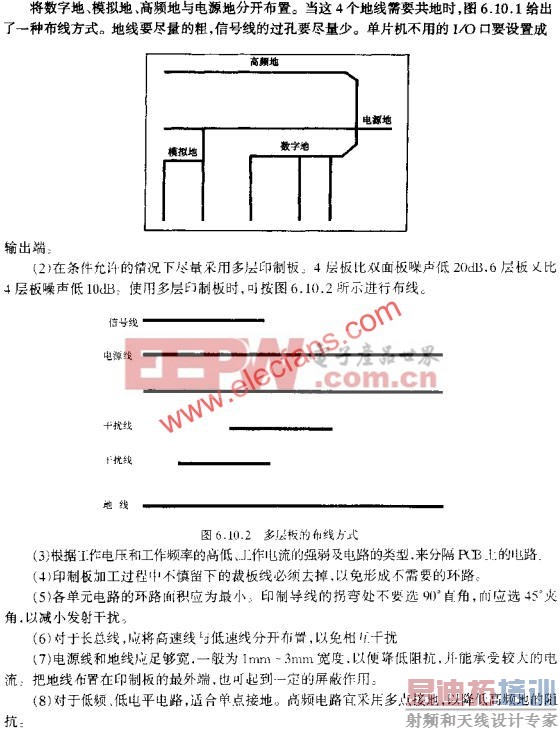

一种布线方式  www.elecfans.com
