设计PCB中电磁干扰的注意事项
录入：edatop.com 点击：
正确设计PCB，对于防止电磁干扰至关重要。下面介绍一些注意事项。

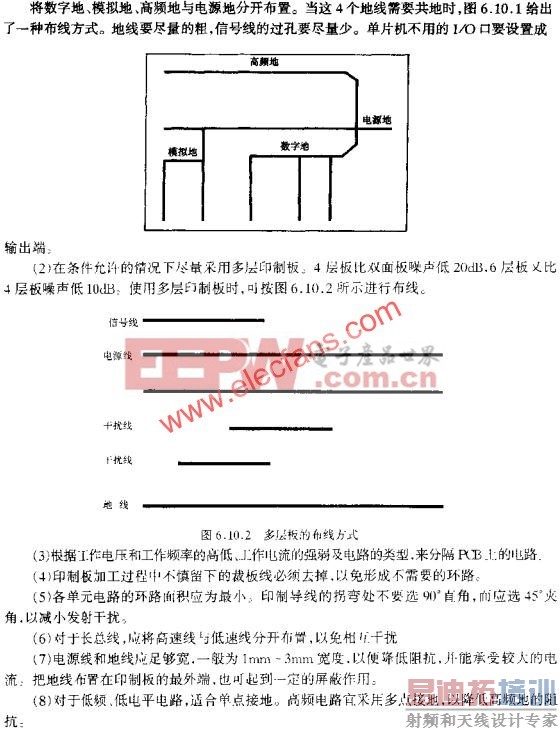

1、在设计印制板时，应遵循减小干扰源、减小噪声传播与耦合，减小噪声吸收这三条原则。单片机测控系统通常可分三个区域：模拟电路区域（易受干扰），数字电路区域（它既是干扰源，又容易受到外部干扰），功率驱动区域（干扰源）。
