开关电源中PCB排版注意事项

录入:edatop.com    点击:

1、先谈Y电容放置
Y电容通用脚距是10mm,留出焊盘,中间的空隙是8mm,中间最好不要走线
中间不走线,放置的地方当然是板的上下,左为强电,右为弱电,强电端的GND最好为功率地,弱电端的GND最好是靠近变压器的GND引脚
对于有输入地线的,就有3个Y,放置也是有讲究的
Y电容接变压器GND端依据 《无Y电容电源》的设计参考,接后面电容我想也是一样道理吧。

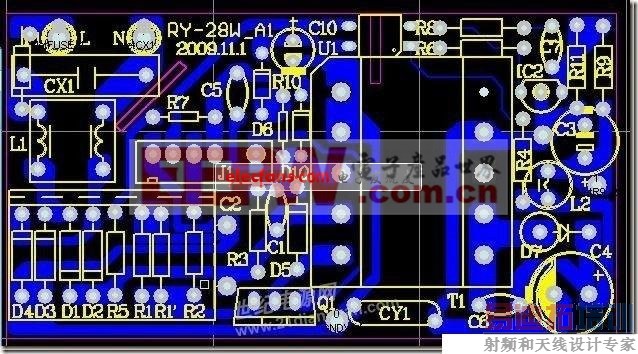

不难看出,这个图的主电流回路应该是最短的了,大家可以参考,比较适合5~40W电源适配器
再往大功率的,遵循的还是两点:
1,主电流回路最好不要使用跳线,如果一定要使用跳线就需加套管,跳线的上面如果有元器件的话,还需要点胶
2,在有限平面积里及安全距离内尽可能的加粗,如果不能加粗,就需要加辅焊层
第3点,信号地与功率地
拿PWM控制反激来说,区分两个地其实是为了让PWM芯片免受干扰,也就是说,芯片需要辅助电源,那么芯片的接地端应该接辅助电源滤波电容上,而不应该接在大电容上
半桥或者全桥及其他,如果控制芯片与输入非隔离的话,那同反激一样,如果是隔离(例如有些有待机辅助电源的),那么应该在电源上加1~3个0.1uF的电容。
第4,输入LC滤波
在这里只说针对宽电压85~264V这些开关电源加以阐述
1,输入X电容封装大小,因为X电容的尺寸都已经标准化,假如你在认证时需要加大X电容时,如果封装小了,是非常头疼的,所以X电容在设计之初时就要做好准备,宁愿大点,千万不要小,省钱可以在其他地方省不要在这里省
2,压敏电阻,压敏电阻有的是不带护套,而带了护套尺寸要大一号,所以同X电容一样,需要预留多点空间
3,L,共模和差模,设计时是否要差模需要验证,对于小功率的一般都不加
4,NTC/PTC,一个是负温度系数,一个是正温度系数,两个的作用都是防止浪涌电流

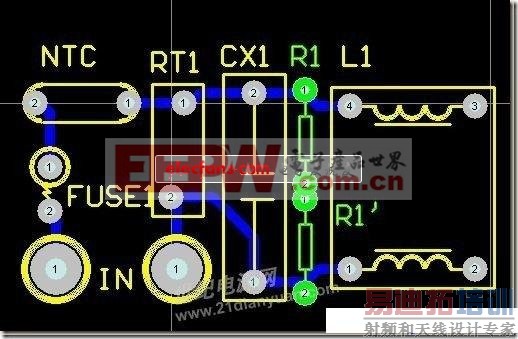

放个图

1)交流电源进线,保险丝之前两线最小安全距离不小于6MM,两线与机壳或机内接地最小安全距离不小于8MM。
2)保险丝后的走线要求:零、火线最小爬电距离不小于3MM。
3)高压区与低压区的最小爬电距离不小于8MM,不足8MM或等于8MM的。须开2MM的安全槽。
4)高压区须有高压示警标识的丝印,即有感叹号在内的三角形符号;高压区须用丝印框住,框条丝印须不小于3MM宽。
5)高压整流滤波的正负之间的最小安全距离不小于2MM
