JUW-3M型微型恒温继电器结构设计

        JUW-3M型微型恒温继电器是一种自动断续的控制元件，其输入参量温度达到某一定值时，输出参量便发生跳跃的变化，从而达到控制、保护、调节和传递信息等目的。它体积小，重量轻，安装方便，抗振动、冲击好，不受电磁场干扰，控温精度高，特别适用于需要考虑重量和体积应用的场所。

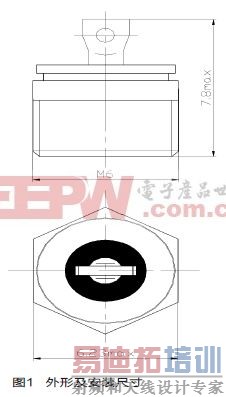

        JUW-3M型微型恒温继电器外形及安装尺寸如图1所示。

工作原理

        JUW-3M型微型恒温继电器工作原理是采用热双金属片做感温元件，利用双金属片元件在温度作用下产生瞬间跳动的原理，通过驱动系统的作用，使触头迅速动作，达到接通或断开电路的目的，来控制电路。其内部结构如图2所示。



结构特点及封装

        JUW-3M型微型恒温继电器主要由驱动系统、接触系统及壳体组成。因为产品属于微小型封装，零件尺寸小，精度要求高，在狭小空间内，要满足结构件相互间力学特性匹配，介质耐压和绝缘电阻的要求，同时又要实现簧片、触点间隙、碟形双金属片之间很好配合，在设计上具有一定的难度。

驱动系统

        驱动系统的核心是双金属片，通过利用双金属材料在温度作用下产生翻转的原理，获得推力及绕度，控制带簧片的触点迅速动作。由于恒温继电器触点需要快速断开和闭合，所以双金属片必须设计成高灵敏度的跳跃式碟形元件，以达到触点的瞬时通断，否则电路在切换时易引起触点起弧、粘贴、烧蚀，直至产品失效。根据整体结构尺寸的需要，JUW-3M型微型恒温继电器中的碟形双金属片直径为4.4mm，厚度仅有0.07mm。为了保证元件稳定的跳跃动作，在充分考虑到双金属片的弹性形变的情况下，最终设计出的碟形双金属片原始中心点的高度必须大于总厚度的2倍。
