叠加定理仿真

绘制仿真电路图，并设置各元件参数，注意开关元件K1、K2的控制按钮不要使用键盘上的同一按键控制，绘制结果如图2-1。

图2-1 验证叠加定理的仿真电路

1. 当U_S1、U_S2两电源共同作用时，测量各支路电流和电压值。

将数字万用表连入电路中，保证极性的正确性，选择合适的功能。然后打开仿真开关。

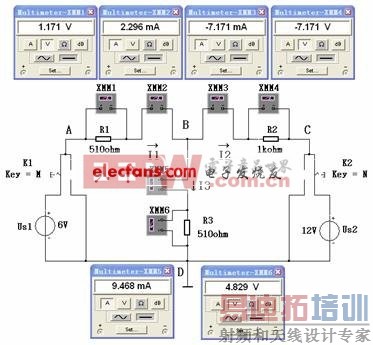

图2-2 U_S1、U_S2共同作用时的仿真

2. 当电压源U_S1单独作用时，测量各支路的电流和电压

将K₂置于左侧，使电源U_S2不作用，如图2-3所示。根据图2-1中各电流和电压的参考方向，确定被测电流和电压的正负号后，打开仿真开关，分别测量电流I₁、I₂、I₃和电压U_AB、U_BC、U_BD。

图2-3 U_S1单独作用时的仿真

3. 当电源U_S2单独作用时，测量各支路的电流和电压

将K1置于右侧，使电源U_S1不工作，如图2-4所示。根据图2-1中各电流和电压的参考方向，确定被测电流和电压的正负号后，打开仿真开关，分别测量电流I₁、I₂、I₃和电压U_AB、U_BC、U_BD。

图2-4 U_S2单独作用时的仿真
