基于FPGA的无线同播频率校准装置的设计

摘要：在讨论了无线同播特点和频率校准基本原理的基础上，提出了一种基FPGA的无线同播频率校准装置的设计方案，实现了高精度广播频率的输出，给出了详细设计过程和实际测试结果。
关键词：现场可编程门阵列；无线同播；频率校准

0 引言
近年来，无线同播系统在民事和警事中的应用日益广泛，其快速搭建和空中接入等优势在512地震的救灾调度中得以充分体现。同播系统工作时，所有发射站会在同一时刻点以相同频率向外广播，由于各站的发射频率相对于标准频率有不同偏差，在功率重叠区产生频率叠加，出现同频干扰。目前，国内外通信厂家的同播发射机的发射频率偏差大都在1ppm(parts per million)以上，不通过校准，无法达到0．05ppm正常通话的最低要求。有线同播系统是利用光纤网络校准发射频率的。无线同播系统目前只能通过两种方法解决：一是设置中心站，但系统响应速度慢；二是尽量缩小功率重叠区，其建站周期长而且可靠性低。两种方法都没有从根本上解决无线同播系统的同频干扰，发射频率的校准已经成为无线同播系统发展的瓶颈。因此，本文提出一种基于FPGA技术的频率校准系统的设计方案。

1 系统总体设计
1．1 同频干扰的产生和解决方法
一个无线同播系统需要架设若干个大功率发射站点，才能满足大区域的通信需求。站点间硬件和工作环境各有差异，导致各站的频率偏差不同。例如两个发射频率为350MHz的站点，一个的频偏为+1ppm，另一个为-1ppm，在功率重叠区就会产生700Hz的频率差，形成啸声，影响通话质量。从理论上讲，要保证同频覆盖区的通话质量，必须使各发射站的频偏保持在0．05ppm以下。校准各发射站频率的最好方法，是为其提供统一可靠的基准时钟信号。GPS定位卫星信号精度高，没有时间和地域的限制，可以作为基准时钟信号同步各站的基准振荡器，解决同频干扰的关键性问题。
1．2 系统硬件设计
频率校准系统主要由高精度GPS信号接收器、FPGA芯片、VC-TC2XO(压控恒温晶振)、高精度DAC(数模转换器)等部分组成。VC-TCXO为FPGA提供工作时钟，也为发射提供基准频率。FPGA通过GPS秒脉冲信号计算标准时长，记录下这段时间内VC-TCXO产生的脉冲总数，与标准的脉冲数进行对比，最后通过DAC对VC-TCXO进行电压校正。校准后的VC-TCXO频率通过FPGA内部PLL倍频，成为发射频率。基本硬件结构框图如图1所示。

FPGA编程比较灵活，可设置任意位的片上寄存器，保证了脉冲计数的精度，适用于高精度的频率校准。本设计采用Actel公司Fusion系列的AFS600，属于Flash架构，内部集成了60万逻辑门。以Flash为基础的FPGA将配置信息储存在片上Flash单元中，一旦完成编程，配置数据就会成为FPGA结构的固有部分，在系统上电时无需通过外部SRAM载入配置数据。AFS600可靠性高、功耗低，节省外部元件，适合开发手持设备。
本设计采用的GPS接收机是Motorola公司生产的M12M授时型OEM模块，输出秒脉冲信号的精度±20ns。压控恒温晶振采用华晶达电子公司的VC-TCXO(503212．8M)，中心频率12．8MHz，工作电压3．3V，温度稳定度±1．0ppm，老化率±1．0ppm／年，控制电压范围1．65±1．0v，可调节频率范围1 2．8MHz±300Hz。高精度DAC采用TI公司的。DAC8552，具有16位精度，可串行SPI控制方式，参考电压为3．3V。[p]
1．3 分级控制方案
基于效率和精度的需要，本设计采用分级控制方案。GPS秒脉冲信号的精度误差为20ns，折算12．8MHz频率，最大频偏为20ppm。若以1秒作为时长比较脉冲数，调整的精度无法达到要求，同频干扰依然存在。由于秒脉冲信号的精度误差呈均匀分布，加长检测的时间可以提高信号精度，从而提高校准精度。但校准效率会下降，发射准备时间增加。另一方面，DAC的控制方式也影响系统的精度和效率。单次调整幅度大，效率高但精度低，幅度小则需时过长，所以不能以固定的幅度调整。根据VC-TCXO和DAC8552的参数，DAC最小的调整幅度为0．015Hz，DAC数值与VC-TCXO频率的关系是：
f(b)=12．8MHz+(b-b)×O．015Hz
式中f(b)是当前VC-TCXO频率，b是FPGA写入DAC的数值，b’是VC-TCXO输出12．8MHz时对应的DAC数值。VC-TCXO的电压可调范围是1．65±1．0V，折算b的有效范围为12 909～52 627。

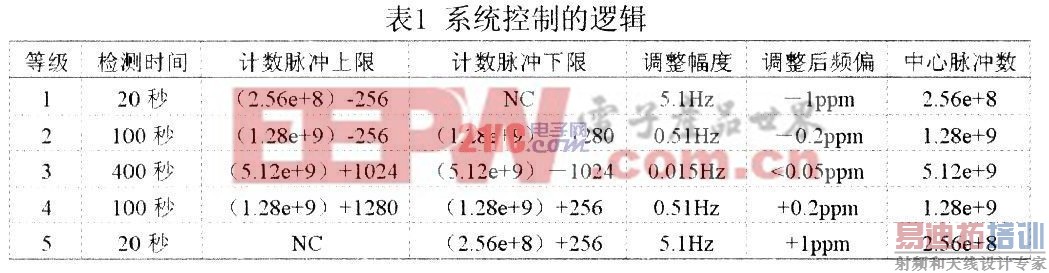

为了平衡精度和效率的需要，系统采用了分级控制的方案。如表1所示，系统控制的逻辑分为五级。等级3的频偏和调整幅度最小，检测时间最长。脉冲数上下限用于固定时长内脉冲数的比较，判断是否需要调级。VC-TCXO的温度和老化的因素使晶体频率的上下限改变，所以等级1没有计数脉冲下限，等级5没有上限。FPGA根据当前的级别设定检测时间，再通过收到的脉冲数判断升级、降级或是调整电压值。

2 FPGA设计
2．1 FPGA顶层设计

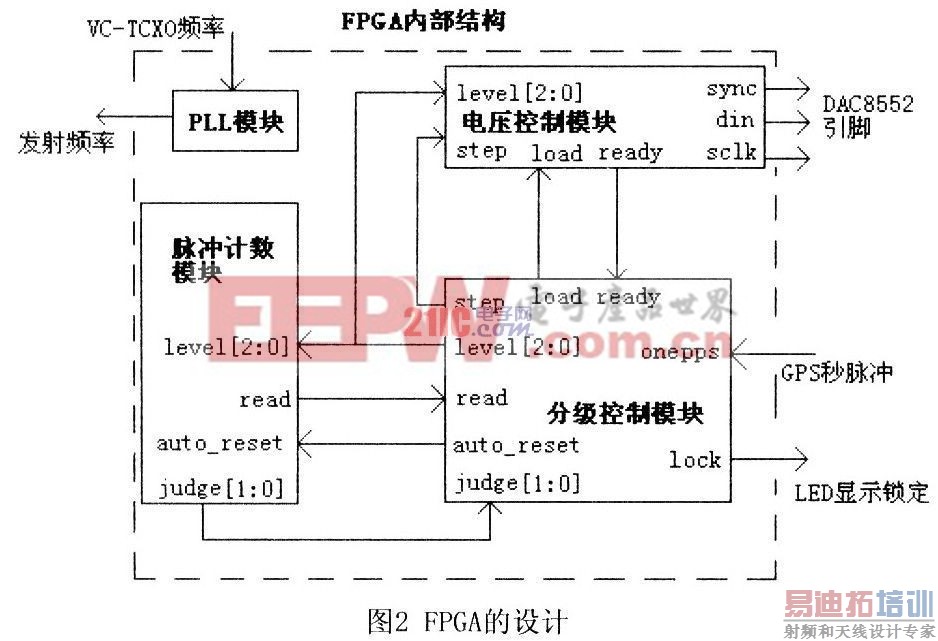

FPGA的设计采用自顶向下的设计方法，用Verilog HDL语言描述，在Actel公司的开发软件libero8．0中进行综合、优化、仿真和定时分析。顶层设计由PLL、分级控制、脉冲计数模块以及电压控制模块组成，如图2所示。

工作过程为：首先，初始化FPGA，电压控制模块将DAC8552的电压输出值置于中位(1．65V)，分级控制模块的开始分级设定为3，并通过level[2∶0]连线将级别赋给脉冲计数模块和电压控制模块；分级控制模块收到GPS秒脉冲时，通过auto reset启动脉冲计数模块，收到read信号时读入judge[1∶0]，judge[1∶0]的意义如表2所示。如果judge[1∶0]=00，level[2∶0]不为1，level[2∶0]降级；judge[1∶0]=01，level[2∶0]不为5，level[2∶0]升级；judge[1∶0]为10或11，通过step和load引脚调整电压控制模块。

[p]
2．2 脉冲计时模块设计
脉冲计时模块接口信号包括：级别输入level[2∶0]、开始计数输入auto_reset、判断输出judge[1∶0]、读指令输出read，还有输入时钟fre_in和复位使能reset，模块内部设寄存器clk_add[32∶0]，用于脉冲计数。模块的状态包括idle、calculate、judgment和readtime，状态机如图3所示。

其具体工作过程为：
(1)状态为idle时，read置0，clk add[32∶0]清空，读入level值。Level是计数判断的基准，必须在计数前读入。
(2)当收到auto_reset为高电平，状态从idle转至calculate开始脉冲计数。由于计数的频率同时是FPGA的工作频率，所以clk_add[32∶0]只需在calculate状态下每个时钟累加一次。
(3)auto_reset变为低时，状态转至judgment，将clk_add[32∶0]与所在级别的上下限对比，将结果通过judge[1∶0]输出。
(4)状态转至readtime，将read置1，read信号告知分级控制模块judge[1∶0]信号已经更新，要求读取，当clk_add [32∶0]等于中心脉冲数，read不置为1，表示无需改变电压值。
(5)状态转回idle。
2．3 电压控制模块设计

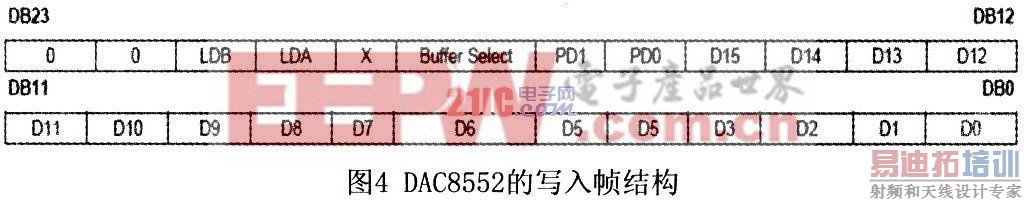

电压控制模块的接口信号包括：级别输入level[2∶0]、调整方向输入step、调整输入load、就绪输出ready、DAC接口输出(sync、SClk和din)，还有输入时fre_in和复位使能reset，模块内部设寄存器data reg[23∶0]用于生成控制DAC的帧，max_24bits[4∶0]用于记录当前是控制帧的第几位输出。每帧长度为24位，控制字包括：LDB、LDA选择写入通道，Buffer Select选择写入的寄存器，PDl、PD0选择输出阻抗模式，D15～D0为16位的DAC数据。其帧结构如图4所示。

DAC8552采用SYNC、SCLK和DIN三线接口控制方式，从SYNC变低时开始写入，SCLK产生写时钟，在SCLK下降沿数据被写入DAC8552，SYNC必须在第24个下降沿后才重新拉高，否则写入失败。其时序图如图5所示

[p]

电压控制模块的状态机如图6所示，其工作方式是：

(1)idle状态时，ready输出赋为1，sclk赋为1，sync赋为1，max_24bits赋为24。
(2)当load=1时，状态转至idle，sync赋为0，data reg通过level和step引脚的值产生相应的控制帧。
(3)当load=0时，状态转至sclk_up，sclk赋为1，din赋为data_reg[max_24bits-1]。
(4)状态转至sclk down，sclk赋为0，max_24bits自减1。当max_24bits=0时，状态转至idle；否则状态转至sclk_up。
状态sclk_up和sclk_down的循环是用于产生控制DAC8552的时钟和数据，din通过max_24bits这个寄存器实现对data_reg从高到低逐位输出。

3 实验结果
3．1 软件仿真
利用Libero 8．0开发环境集成的Modelsim软件对电压控制模块设计进行仿真。模拟写入DAC8552的A、B通道数据为1010 1111 OO10 1011，十进制为44843，折算为电压值是2．258V。仿真时序图如图7所示，满足DAC8552接口的时序要求。

3．2 板上调试

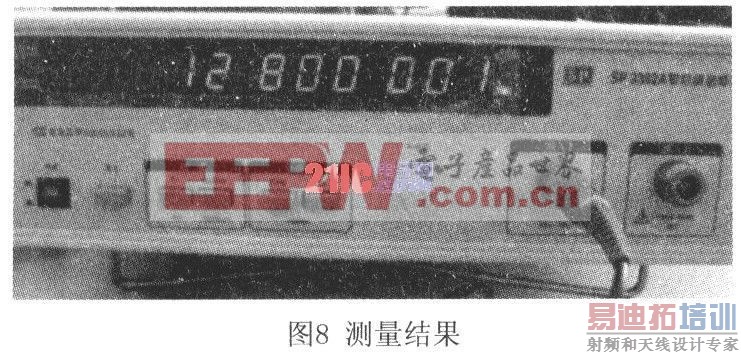

将程序烧入FPGA运行，并通过频率计实际测量，测量结果如图8所示。由于频率计的精度只达到1Hz，测量的数据会有所偏差。考虑到校准后的频偏已经接近+0．05ppm(+0．64Hz)，证明系统功能已经实现。但系统的效率不够高，需时过长，算法有待改善。

4 结束语
本设计通过FPGA、高精度DAC、压控恒温晶振和GPS信号接收模块，成功实现了同播系统发射设备的频率校准。除了同播系统，本设计还可应用于卫星信号同步、跳频通信的相关领域，发展空间十分广阔。
