ModelSim和QuestaSim功能简介及应用

ModelSim是工业界最优秀的语言仿真器，它提供最友好的调试环境，是作FPGA、ASIC设计的RTL级和门级电路仿真的首选。它支持PC和UNIX、LINUX平台，是单一内核支持VHDL和Verilog混合仿真的仿真器。它采用直接优化的编译技术、Tcl/Tk技术、和单一内核仿真，编译仿真速度业界最快，编译的代码与平台无关，便于保护IP核，具有个性化的图形界面和用户接口，为用户加快调试提供强有力的手段。全面支持VHDL和Verilog语言的IEEE 标准，以及IEEE VITAL 1076.4－95 标准，支持C语言功能调用, C的模型，基于SWIFT的SmartModel逻辑模型和硬件模型。

ModelSim支持RTL仿真，门级仿真，时序仿真：

主要特点：

*采用直接编译结构，编译仿真速度最快；
*单一内核无缝地进行VHDL和Verilog混合仿真；
*与机器和版本无关，便于数据移植和库维护；
*与机器无关的编译代码编于保护和利用IP；
*简单易用和丰富的图形用户界面，快速全面调试；
*Tcl/Tk用户可定制仿真器；
*完全支持VHDL/Verilog国际标准,完全支持Verilog 2001；
*支持众多的ASIC和FPGA厂家库；
*集成的Performance analyzer帮助分析性能瓶颈，加速仿真；
*灵活的执行模式，Debug模式可以进行高效的调试，效率模式大幅度提高仿真速度。
*加强的代码覆盖率功能Code coverage，能报告出statement 、branch、condition、
* expression、toggle、fsm等多种覆盖率情况，进一步提高了测试的完整性；
*同一波形窗口可以显示多组波形，并且能进行多种模式的波形比较（Wave Compare）；
*先进的Signal Spy功能，可以方便地访问VHDL 或者 VHDL 和Verilog 混合设计中的下层模块的信号，便于设计调试；
*支持加密IP;
*集成的 C调试器，支持 用C 语言完成测试平台和模块；支持64位的OS;

ModelSim用户界面：

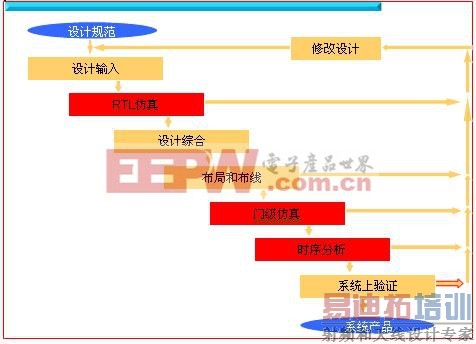

ModelSim设计流程：

ModelSim coverage验证：
[p]
ModelSim Dataflow窗口：

QuestaSim是第一个基于标准的单核验证引擎，集成了一个HDL模拟器，一个约束求解器，一个判断引擎，功能覆盖，以及一个通用的用户界面。

主要特点：

*内建单内核仿真器支持SystemVerilog、verilog、VHDL、PSL以及SystemC。

*内建约束解释器支持Constrained-random激励生成，以实现Testbench-Automation；

*支持基于PSL，SystemVerilog语言断言的功能验证，支持业界最著名的0-in Checkware 断言库功能验证

*集成化支持功能覆盖率检查与分析

*高性能的RTL和Gate-level仿真速度

*支持用SystemVerilog和SystemC实现高层次testbench设计与调试

*高性能集成化的混合语言调试环境加速对混合验证语言；（SystemVerilog，SystemC，PSL，VHDL，Verilog）的交叉调试与分析

*基于标准的解决方案能支持所有的流程，便于保护验证上的投资

*提供最高性价比的功能验证解决方案

Questa AFV提供真正的混合语言验证
Questa AFV是以混合语言流程 (mixed language flow) 为目标的单核心验证解决方案，
它同时支持SystemVerilog、VHDL、PSL和SystemC，使设计人员能够选择最合适的语言。
除此之外，与SystemVerilog验证能力的紧密连结，并将其用于受限随机
（constrainedrandom)测试平台的产生以及功能覆盖率的验证也对VHDL使用者大有好处。
QuestaSim用户界面与ModelSim类似，命令也完全兼容。

QuestaSim Coverage检查：

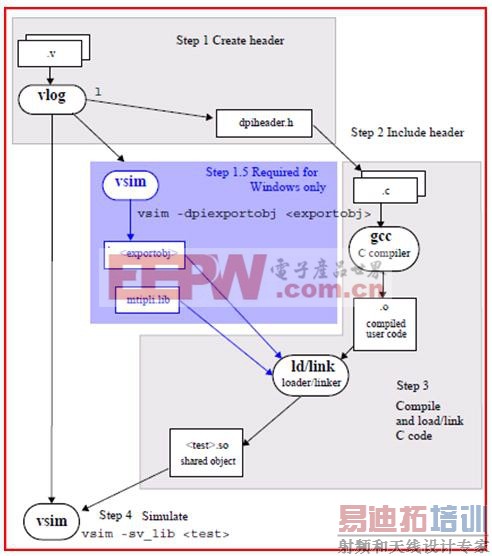

QuestaSim DPI Use Flow：
