PCB Matrix IPC-7351 LP软件介绍及使用说明

[摘要] 本文对介绍IPC-7351 LP软件进行了简要地介绍，包括软件的组成、原理和特点、软件操作等方面，并得出使用该软件可以快速、准确地设计出焊盘图形的结论。

[关键词] IPC-7351 LP 焊盘图形

1．软件组成

IPC-7351 LP软件是PCB Matrix公司基于IPC-7351标准的 PCB设计库的自动化生成EDA工具，包括LP浏览器、LP计算器、LP库、LP自动生成器。

LP浏览器可以快速浏览上千的电子元器件，快速查询找到一个匹配的元器件信息。LP浏览器实现了元器件名称、型号规格、尺寸、图形、图形名字以及和元器件制造商等详细信息，并可在互联网环境下实现网站的连接。

LP计算器从其他元器件数据可直接计算几何图形，可以很容易地在图形浏览器中检查器件和图形尺寸。

LP 库有完整的浏览器和计算器功能，加上允许你保存、备份和参考元器件数据来消除冗余的工作，可以与其他使用免费的LP浏览器或其他IPC-7351 LP的的人分享已保存数据。

LP 自动生成器拥有全面的LP浏览器、计算器和库功能。能实现计算和建立元件。输出选项可以创建适用于Expedition 、Protel、Cadence Allegro、Mentor Board Station、Altium Designer、OrCAD PCB Editor、 OrCAD Layout、 PADS Layout、CADSTAR, CR5000、Pantheon、 PADS、 PADS ASII、 PCAD和更多的电路设计软件EDA的PCB封装库文件。LP自动生成器能按照IPC-7351和IPC-7351A标准提供稳健的库文档和IPC-7351A LP浏览器。在工程师输入的数据后可以通过机构使用IPC-7351A浏览器按照项目管理与授权与其他工程师共享，能满足对库文档长期更新扩展的需求并提供良好的兼容性，能够实现批量修改，包括焊盘尺寸，丝印层中的外形尺寸等参数，能自定义设计规则，能实现批量输出符合要求的、可在EDA软件里直接调用的封装库文件。

2．原理和特点

使用IPC-7351 LP计算器可以有效地节约建库时间，该焊盘图形计算器是基于IPC-7351A SMT焊盘图形标准，允许设计自己的焊盘图形，并且与免费库文档实现无缝兼容。

高级功能包括：

（1）器件图形与焊盘图形并列
（2）为制造和插装过程设置补偿变量
（3）根据操作环境或者用户自定义目标设计焊盘toe、heel、side。
（4）焊接分析计算
（5）对重叠焊盘进行DRC保护
（6）焊盘图形自动命名

IPC-7351 LP计算器允许改变生产误差来决定焊盘尺寸、布局外框误差、焊盘宽度分辨率、器件误差、焊盘图形名称以及焊接分析。也可以直接使用IPC缺省设置来保存库文档。

IPC-7351 LP计算器是改变建库方式的库维护工具，可以快速地定位、浏览、创建、确认库文件。

3．软件使用

（1）SMD器件计算器

点击软件“SMD计算器”图标，进入SMD器件图形焊盘计算模式，在该模式下，列出了所有IPC-7351标准的SMD器件图形焊盘。

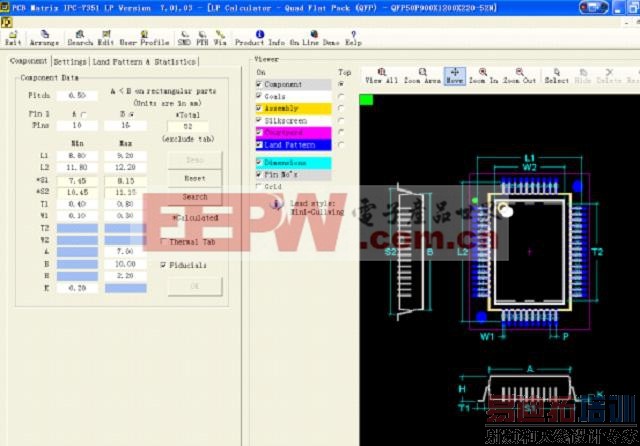

在实际制造器件的焊盘图形时，只要根据器件的实际类型进行选择就可以了。例如如果要制作一个QFP器件的焊盘图形，选择QFP就进入焊盘图形计算器。
[p]
首先根据器件的安装环境，设置环境变量，例如Toe、Heel、Side等参数。也可以选择IPC-7351标准中默认的Most、Nominal、Least等三种安装环境变量。

然后根据器件手册上的器件数据，例如Pin间距、Pin数、器件体尺寸、厚度、Pin跨距等参数，填入到相应的项目中，就可以自动得出器件的焊盘图形，并且该焊盘图形符合IPC-7351规范要求，这就保证的焊盘图形的完全正确，以及可以提高后续焊接的可靠性。同时焊盘图形还根据IPC-7351A规范自动命名。

然后使用向导，就可以导出不同软件工具格式的库文件了，并且自动根据软件工具的类型添加相应的焊盘图形层数。

下面图示为制作BGA焊盘图形的示例：

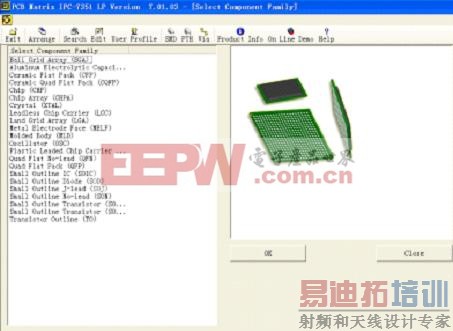

下图为BGA的器件资料。
[p]
下图为完成的BGA焊盘图形，完成只需要1分钟时间，并且保证正确。

（2）PTH计算器
点击软件“PTH计算器”图标，就进入PTH计算器模式，在该模式下可以自动计算通孔器件通孔焊盘尺寸。

在这里只要提供器件引脚的形状和尺寸，以及器件的安装环境，就可以自动得出通孔的尺寸，包括完成孔径、焊盘尺寸、阻焊尺寸、隔离焊盘、热焊盘尺寸等，并且自动命名。

4、结束语

综上所述， 使用IPC-7351 LP软件可以快速、准确地设计出焊盘图形，焊盘图形符合IPC-7351标准，其命名符合IPC-7351A标准。并且可以导出所有EDA软件工具的格式。
