如何计算传输线阻抗及其布线技巧

录入:edatop.com    点击:
本文介绍电路板上传输线的阻抗计算公式、信号线的布局原则和传输导线的长度估计表。 在高速逻辑电路或高频电路中,印刷电路板的布线对PCB的电磁兼容性(EMC)和电路的性能有重要影响。

传输线阻抗计算公式

图1:传输导线模型
如图1所示,设单线的电感为Li,互感为M,线间电容为Ci,则特征阻抗Zo=√(Leff/C),其中: Leff=L1+L2-2M,k=√(L1+L2)/M且C=C1+C2。

表1:传输导线的耦合系数k

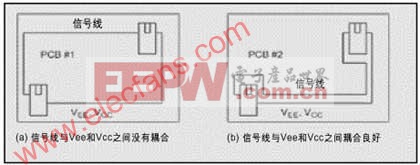

图2:信号线的两种布局方法
如图2(a)所示,信号线与Vee或Vcc之间几乎没有耦合;而图2(b)中,信号线与Vee或Vcc的耦合良好。图2(b)的信号线布局方法,可以减少两个电路模块之间有效电感的数值,从而减少两个电路参考点之间的电压差。

PCB布线的规则

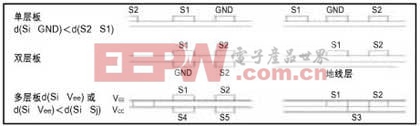

图3:信号线的布局方法
通过恰当地布线,可以设计出相互之间耦合很低的传输线。如图3所示,欲获得低耦合、小交调,一条传输导线到地之间的距离d必须小于该导线到与相邻的另一导线之间的距离。

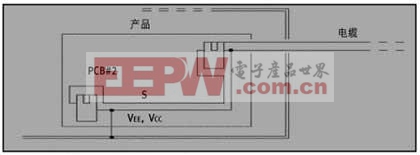

图4:从包含PCB和输出电缆的电子产品中辐射信号
可以防止辐射的导线长度如图4所示,传输导线直接耦合到系统的参考点,通过一条无屏蔽线向其他的系统传输信号。这时,传输线、参考线、无屏蔽线三者可能构成一付天线,而驱动源就是IC本身。

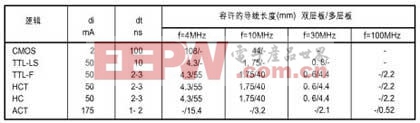

表2:导线的参考长度
为了防止传输导线上的压降在输出电缆上激发出天线效应,导线的长度可以参考表2。
