教你在allegro中更换元件封装

录入：edatop.com 点击：

在allegro中，由于元件的封装出现了错误，需要修改元件封装，这时需要执行下面二步

1、第一步先在allegro中打开需要修改的元件封装dra,修改完后保存，如果是要换成另一个封装或者全部新建来更新，请保证元件名与原来一致，另外注意存放目录是原来的路径

2、关键的第二步，allegro自带一个更新功能，它在place菜单下

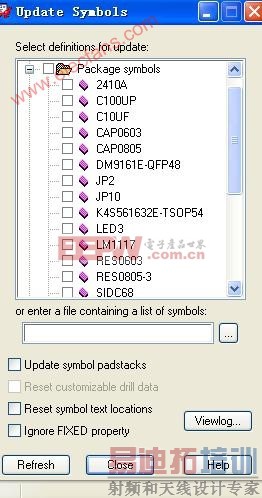

有一个Update Symbols菜单，点击它

这里可以在package symbols目录下列出了你制作的个人封装，找到你已经修改的封装元件打上勾，然后点击Refresh按钮就可以更换封装了。
