MEMS 建模设计与制作

　　用于协同模拟的精确的统计转换器模型及其相关信号处理和控制安全对于建立面向智能系统的强大设计流程是必需的。转换器模型生成可能是时间密集型任务，特别是对于具有独特几何属性的新型结构或带有很难在分析方程式中发现的二阶影响的运动方程式。模型降阶 (MOR) 领域的进展专门应对这些挑战。

　　过去，MEMS组件的机电行为一直采用传统的有限元素和边界元素方法进行分析。商用三维解算器允许非常准确、非常详细地模拟MEMS 转换器的物理行为，因此它们倾向于成为 MEMS 组件设计师选用的工具。然而，这种模拟极其耗时，对于运行耦合场分析方面的功能仍然有限，不轻易允许与接口电子器件协同模拟，因此，它们在实现整个系统的优化和特性化方面几乎不起作用。

　　常用方法是生成一个MEMS元素库，这些MEMS元素可被组装，构建一个MEMS 器件的示意图。这些子元素可能源自于理论、试验结果或FEA模拟。 这种方法对架构分析非常有用，因为它能够让设计师快速发现标称转换器设计中的变化影响，然而它不能始终捕捉相关主体的真正灵活性，特别是当子元素被视为刚性体的时候。这可能导致对结构的刚度估计过高，并有忽视关键固有模式的危险，实际上可能阻碍整个系统的正常运行。

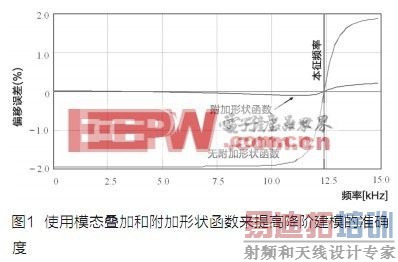

　　为了对显微结构的固有灵活性精确建模并捕捉二阶和非线性行为，需要更适当的降阶建模方法。一种方法是模态叠加，提供转换器的最高效表达。模态叠加采用最低数量的状态变量来捕捉的结构的真实弹性。通过改变模型生成过程中包含的固有模式数量，很容易做到速度和准确度平衡。可以添加附加形状函数(additional shape function)，来提高系统模拟的准确度。图1显示了一个示例，说明如何使用模态叠加和附加形状函数来实现转换器上的封装效果的预期准确度。从实验室测量结果中提取模型和频率要比确定刚度更容易，所以这种模型的硅验证非常直接。这种高度准确的降阶建模方法应当用于组件和系统的低级检验，且必须结合对制造分布的统计建模。

　　理想情况是，应当避免‘点’或非扩展建模解决方案，因为它们限制了设计师在系统水平上探索和优化设计空间的能力。模型应将大小信号行为的几何、流程和环境变量参数化。

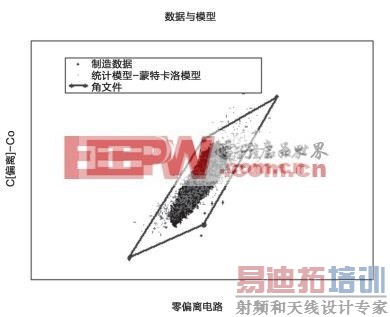

　　只有当组件的制造分布被准确表达的时候，转换器模型才真正有用。流程变量，如膜厚度、蚀刻偏差方面的变化，会导致了转换器行为变化，这种变化必须通过信号处理，在系统水平上进行调节。低估这种变化可能导致最终测试时出现输出损失，而高估则可能导致会减少毛利的保守设计。只要核心建模的基本方程式准确捕捉了物理变量对转换器行为的影响，固体统计建模就可能产生。统计分布很容易从制造目标或采用诸如后向传播变量(IC 行业非常出名)等方法对实际制造数据进行采样而得到。从铸造过程中实际测量的度量指标中获取统计数据的好处就是能够提供检验设计环境和制造分布一致性的长期方法。图2 显示了特定转换器测试条件下硅数据与统计建模的比较示例。角文件包含特定西格玛水平的统计建模结果。

　　无论使用哪种特殊方法建造转换器模型，模型生成自动化对于将设计周期缩短到参与今市场竞争所要求的水平至关重要。为了满足目前和未来的产品设计需求，MEMS系统设计的商用工具必须提供方法，从转换器设计师的有限元素环境直接获取结果并将结果用于生成可由系统和电路设计师在行业标准模拟IC 设计流程中使用的紧凑型转换器模型。这种方法将缩短周期时间，减少错误，并允许设计周期中的创新。

　　MEMS 模型由系统和IC 设计师使用，因此模型应当尽可能紧密地集成到用户的设计流程。对于IC 设计师，这需要模型支持所有模拟器，具有设计流程中的各种实体化等级的多种视图。实现这一功能并非易事，需要考虑质量保证、模型验证和实验室管理的最佳实践。如果采用特别方法，模型使用将受损。为了促进建模流程的更大结构化，各公司应当采用设计套件。这些套件类似于铸造车间提供的标准IC 设计套件，执行所提到的最佳方法。

　　传感器公司应当期望增加目前和可预见未来可提供的任何商用工具。MEMS设计流程中使用的工具和方法必须支持自动化模型生成、相对于系统性能的变量参数化、可扩展模型和IC 设计流程集成。但是最显而易见的是，需要投资建立可靠的统计模型，它能捕捉制造分布，并能让设计环境与制造场所随时保持一致。捕捉所讨论的所有元素的MEMS流程对于实现下一代传感器产品的最佳解决方案非常关键。
