EDA软件互相转换

由于EDA软件众多，大家不可能对每个软件都是很熟悉的，这样如果有不同的原文件过来，我们要会转换成自己最熟悉的一种来进行。以下是我使用的几种方法，希望大家都提宝贵意见!

　　就我所知的主要有以下几种搭配方法：1、ORCAD和POWERPCB的组合;2、ORCAD和PROTEL;3POWERLOGIC和POWERPCB的组合，4、PROTEL自身的组合;还有就是我们从GERBOR文件中提取出一些有用的东西，如边框，结构等。

　　其中他们之间的转换有的是需要软件来支持，有的不需要能过的自身文件格式的转换就可以实现了。

　　一、PCB之间的转换：

　　1、POWERPCB到PRTEL的转换;(PADS2005和PROTEL99SE中实现)

　　这个转换通过软件自身就可以实现，不需要其它第三方软件;在POWERPCB中，导出低版本的ASC文件，大概是3.0左右吧，然后在PROTEL99SE中导入就可以了，他们之间的转换是不要软件，转换效果是相当不错的。

　　2、PROTEL到POWERPCB的转换，

　　这个转换是要软件来实现的，PADS2005的安装后就自带了这个软件，所以再此也不详解了!详见下图：

　　PCB我主要是在这两个之间转换。其它的就没有使用过了!

　　二、原理图之间的转换：

　　1、ORCAD到POWERLOGIC，这个是很简单的，新版的PADS2005SP3就可以直接打开ORCAD的文件，所以不需要什么软件，当然这是很方便的，效果也是相当好的!如果不是PADS2005SP2可以用以下软件可以转换：

　　2、POWERLOGIC到ORCAD，需要第三方软件，而且是相当烦的，而且效果也不是太好!

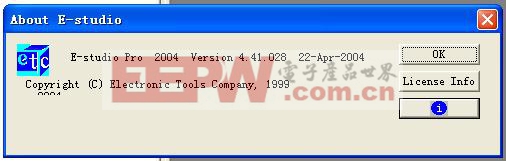

　　就是这个软件，操作起来，先要在POWERLOGIC，转化为TXT导出去，而且要版本低，具体的说是POWERLOGIC4。0,这样才可以。用上面的软件可以打开，然后转化成原理图，然后就是另存为DSN文件，最后用ORCAD打开就可以了!(用PADS2005不是SP2,转化TXT文件转出，注意转的时候要选择PADS2004这样就可以了，且生成的文件不能放在桌面上。用PADS2005SP2转化不成功!)
