多功能计数继电器设计(06-100)

录入:edatop.com    点击:

  引言

  随着自动控制领域中科技技术的不断发展,越来越多的计数控制场所已不再局限于单一的加、减计数控制模式,而单一的功能模式也很难满足现有的实际使用要求。这就需要计数继电器在输入或输出应有多种工作模式,以此来满足多种计数控制要求。

  多功能计数器输入模式分五种:加计数、减计数、随机可逆计数(分为A、B、C三种);四种输出模式:N、F、C、R模式。在设置及显示方面,采用面板按键设置,双排LED显示(当前计数显示值与设定计数值)。当继电器工作电源失电,相应的数据可保持,面板且有相应按键可锁定设置数据,以防误操作。在计数方面有高速计数和触点计数可供选择,计数器提供直流辅助电源以方便配用传感器。当计数值与设定值相符后,计数器内置继电器吸合工作,触点转换对所需控制线路进行控制;内置继电器也可根据所需选择自动复位(复位时间可设置)。通过上述输入和输出模式的选择,可满足各种复杂场合,并使产品更趋于自动化需求,从而大大提高了自动化控制能力。近几年通过发展,计数继电器无论在产品结构上,标准规范化方面已得到了调整和加强,这不仅使企业产品更加系列化,从而也减轻了企业如生产成本、认证费用的支出,并增强了产品内在的科技含量,使其更好的参与市场竞争。

  继电器性能指标

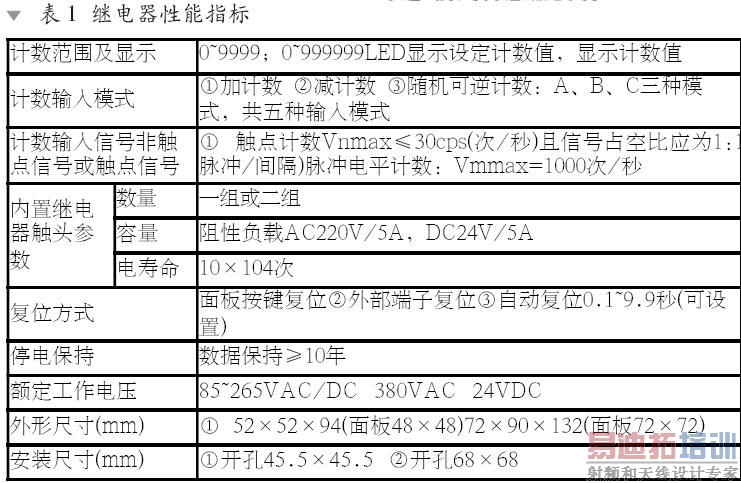

  继电器性能指标见表1。

[p]

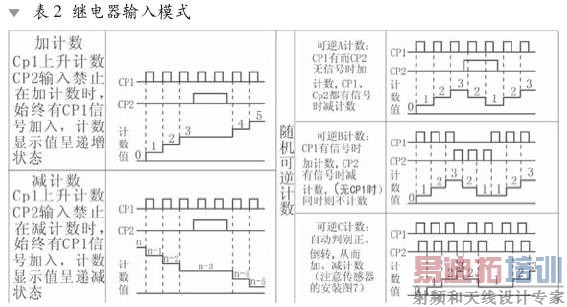

  继电器五种输入模式见表2。

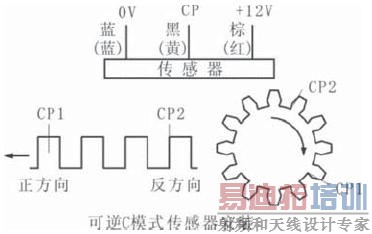

  图1示出随机可逆计数模式C判断正、反转安装图。

  该模式可以自动判别被检测体的工作状态(正方向顺时针运动或逆时针反方向运动)

[p]

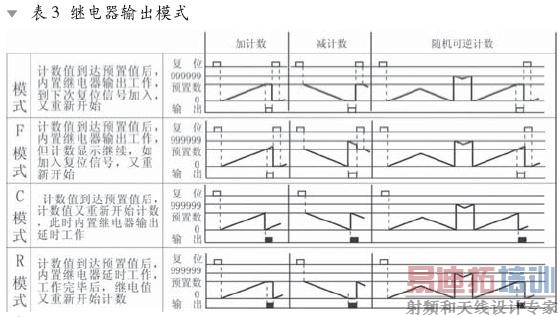

  继电器四种输出模式示出表3。

  继电器使用设置流程示于图2。

  其中H—脉冲信号,L—接点信号,U—加计数,D—减计数,随机可逆A、B、C,输出模式:N、F、C、R。

[p]
