用ECL导线OR节省宝贵的皮秒时间

　　当人们借助高速ECL（射极耦合逻辑）做设计时，时钟周期之间的时间经常太少，无法在双稳态多谐振荡器之间用门电路来实现逻辑函数。在这些情况中，可以用导线OR和双稳态多谐振荡器互补逆变输出来派生等效逻辑函数（参考文献1、参考文献2、参考文献3）。可以把ECL的射极跟随器与一个下拉电阻并联，来实现几乎没有延时的OR函数。互补输出（其中一路被逆变）提供了无延时的逻辑逆变。

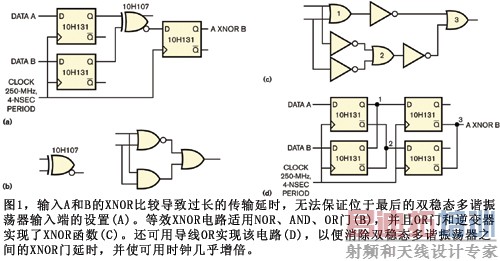

　　本设计实例使用较老的Motorola10HECL系列逻辑器件，当笔者在构建本设计时，最新型号已经上市（图1）。较新的ECL系列快得多，但适用相同的导线OR原理。为清晰起见，此图省略了功率电阻和50Ω下拉电阻。本设计需要在PRBS（伪随机二进制序列）数据流和本地PRBS参考（用于一个运行速率为250Mbps的BER计数器）之间做XOR比较（图1a）。但是设计遇到了一个问题：250Mbps时的时钟周期为4ns，而10H107XOR/XNOR门的最大传输延时为1.7ns。另外，10H131双稳态多谐振荡器的最大传输延时为1.8ns，并且需要的输入设置时间为0.7ns。所有这三个延时总计4.2ns，超过4ns时钟周期200ps。添加带有导线OR输出的第四个双稳态多谐振荡器，来代替10H107XOR/XNOR，就可解决这个问题（图1d）。

　　XNOR等效函数利用了NOR、AND、OR函数（图1b）。图1c中的电路用输出逆变器把NOR转换成等效OR，并用逆变的输入和输出把AND转换成等效OR。现在，电路只适用OR和逆变器。这种形式对于实现导线OR等效函数是必需的（图1d）。在这种情况下，双稳态多谐振荡器的逆变互补输出代替了逆变器，并且双稳态多谐振荡器的输出之间的并联电连接代替了OR门。

参考文献

1. “Using Wire-OR Ties In ECLinPS Designs,”Application Note AN1650/D, On Semiconductor.
2. “Dual D Type Master Slave Flip-flop,” MC10H131 data sheet, On Semiconductor.
3. “Triple 2-Input Exclusive OR/Exclusive NOR Gate,” MC10H107 data sheet, On Semiconductor.
