基于FPGA的RS编码器的设计与实现

由于RS码是对多进制符号纠错，RS码可用于纠正突发错误，比如能纠两个八进制符号错误的RS(7，3)码，每个符号可用3 bit二进制符号表示。八进制的RS(7，3)码相当于二进制的(21，9)码，因此纠两个符号就相当于纠连续6 bit二进制符号的突发错误，然而二进制的(2l，9)码却没有纠6 bit突发错误的能力，它能纠任何2个随机错误以及长度≤4的突发错误。
通用的RS编码的运算步骤：
(1)确定RS编码器的生成多项式g(x)，这里选用了最为常用的生成多项式，如式(1)所示。

式中a定义为m阶初等多项式p(x)的根它可生成全部GF域的元素。(有关GF域的内容可参阅相关书籍)。
以RS(15，9)为例，RS(15，9)的生成多项式，如式(2)

(2)通过对取模运算产生校验信息多项式p(x)如式(3)

式中m(x)表示RS编码码字中的数据信息，它是K一1阶的线性多项式。
(3)通过加法运算生成最终的编码后的多项式c(x)如式(4)

RS码的编码主要是围绕码的生成多项式g(x)进行的，一旦生成多项式确定了，则码就完全确定了。

2 RS编码的设计实现
在一些特定应用域中，RS码的设计与实现是比较困难的。RS码是在有限域上进行的代数运算，不同于常用的二进制系统，实现相对复杂一些，其复杂度主要决定于有限域的大小、码字的长度、采用的编码算法等，编码器的实现方式主要有以下几种：
(1)微处理器实现的RS编码。
通用的微处理器采用查表(Table―lookup)方法可以实现RS编码，首先需要产生有限域运算中的系数，存于内存中，就可以通过查表的方法实现编码了。
(2)利用DSP实现的RS编码。
DSP早已成为传统微处理器的一种替代品，现在的DSP芯片已能对一些特定的应用提供并行的处理结构，可以在DSP芯片中完成RS编码，不过DSP不是专为实现纠错中需要的特定功能设计的，同样也可以采用查表的方法在DSP中实现快速有限域运算。
(3)ASIC实现的RS编码。
ASIC是专用集成电路，由LSI―Logic Corpera―tion设计的ASIC芯片，有3 kB的RAM和4 kB的ROM，是实现高速编码器的最佳选择。
(4)FPGA实现的RS编码。
FPGA能够快速和经济地将电路描述转化为硬件实现，而且对设计的修订也比较方便。而通常的ASIC需要的设计时间较长，制作费用也较高，也不便于调整。所以本设计是基于FPGA的RS编码设计。

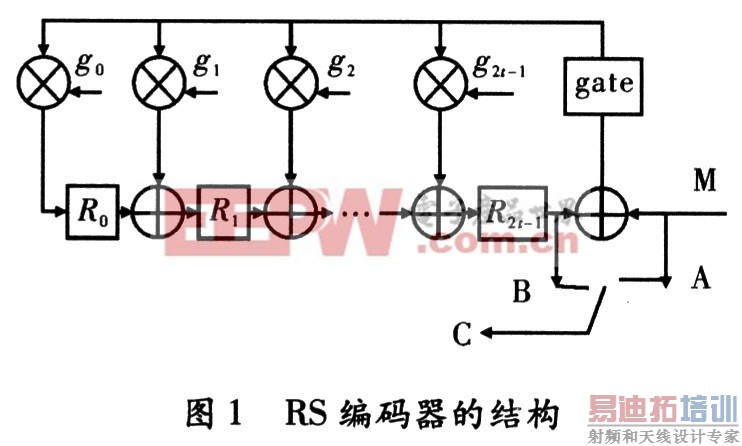

如图1所示为本设计所采用的编码器的结构。

其工作原理如下：
(1)寄存器R0~R2t-1全部清零。开关接通A点，然后信息位分为两路送电路中，一路直接送入C(x)，一路送入除法电路并进行移位。每一个时钟移一个字节；
(2)在k个时钟结束的时候，信息位全部输入，完成除法功能。此时移位寄存器里保留了余式r(x)的系数，这就是RS码的校验位；
(3)在k+1个时钟到来的时候，开关接通B点。寄存器中的数据依次移出，送入信道。在经过2t个时钟后数据全部移出，得到2t个校验位。这2t个校验位跟在原先的尼个信息位的后面，组成(n，k)码输出。这样就完成了RS码的编码；
(4)寄存器R0～R2t-1全部清零，重复步骤(1)、(2)、(3)，完成对下一组RS码的编码。

[p]

3 RS编码乘法器的Verilog语言描述
下面以RS(15，9)为例描述有限域的乘法实现思路如下：

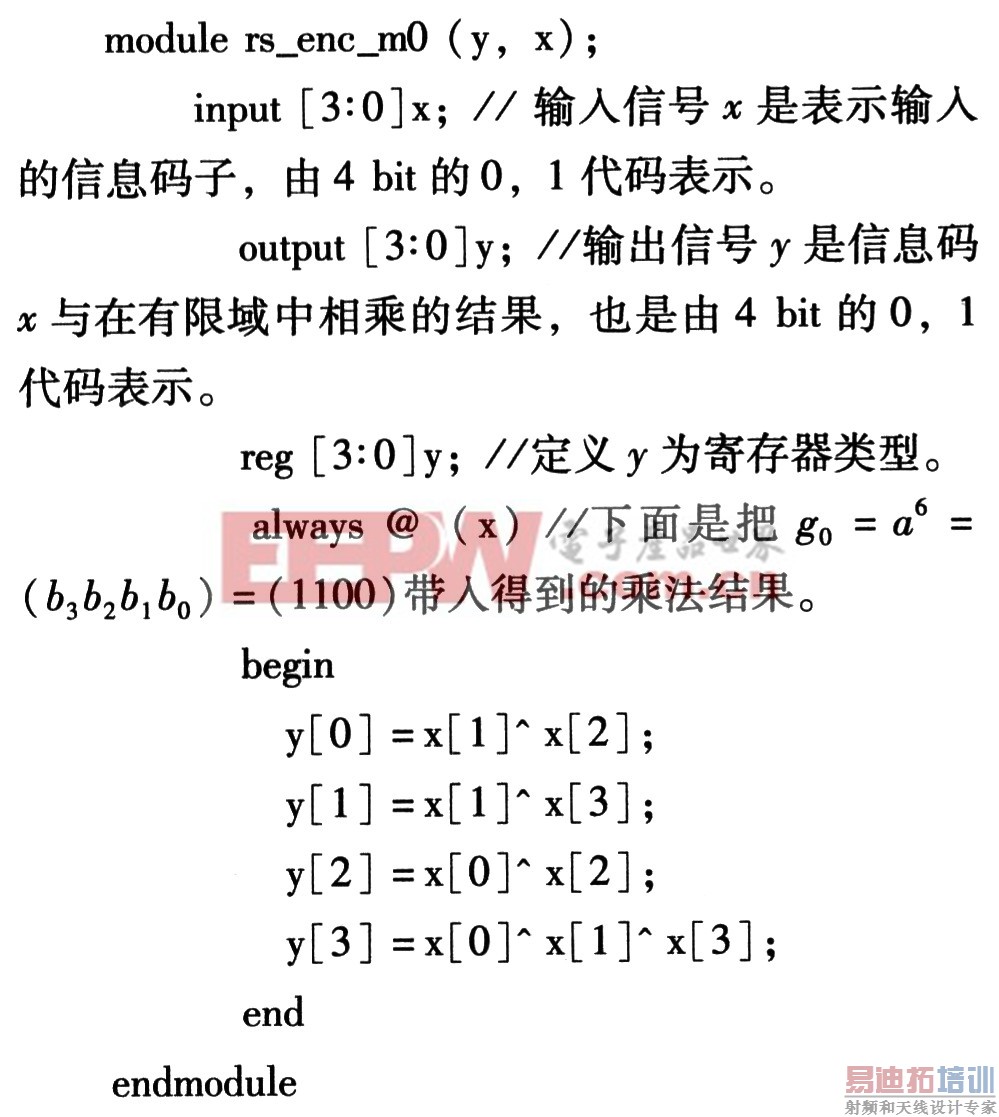

根据上面的式子可以写出RS(15，9)的6个乘法器。如：与g0相乘的结果

其余乘法器的描述方法与此类似。完成对乘法域的语言描述，剩下的工作就是对加法器的描述了，由于加法实现比较简单，这里就不做介绍了。接下来就是控制输出信息位还是校验位的开关都是比较好设计的。[p]

4 RS编码器的仿真

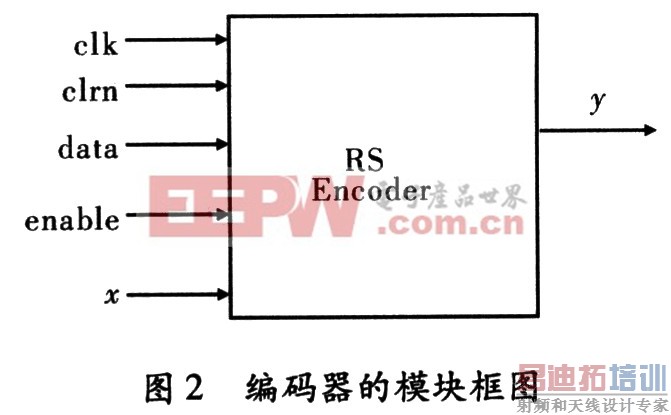

本设计是实现了RS(15，9)的编码，本设计编码器的模块框图，如图2所示。

各信号说明如下：

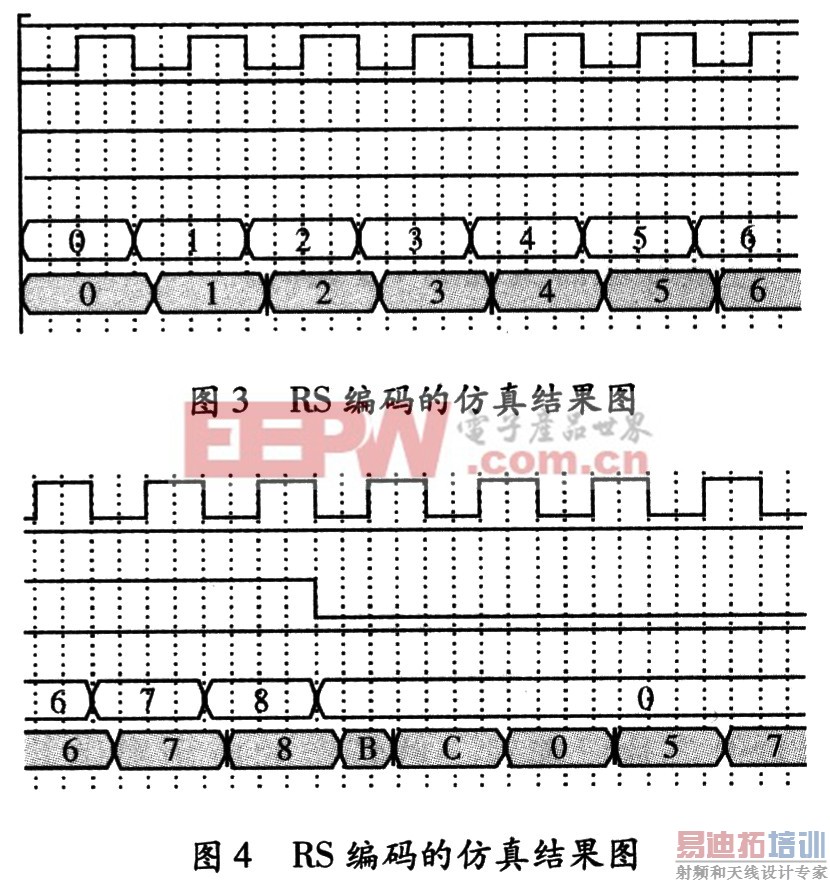

本设计信号时钟clk周期是40 ns，clrn是复位号，data表示信息输入有效，enable表示启动编码器，开始编码，x是4 bit信息符号，y是编码生成的4 bit码字。由下图编码图形可知，一次编码周期需要590．0 ns，最大编码速率为l700 MHz。因此，一次编码需要15个时钟周期。在25 MHz的时钟下，RS编码器仿真时序图，如图3和图4所示，并由仿真图可看出，本算法的编码速度高时延间隔不到半个周期。

RS编码测试数据如下：
输入信息：0，1，2，3，4，5，6，7，8；
编码器输出：0，1，2，3，4，5，6，7，8，B，C，0，5，7。

5 结束语
RS编码的所有运算都是建立在有限域的基础上的，其中乘法器的设计是其编码技术的关键。本设计实现了RS(15，9)的编码设计和仿真，仿真输出结果与理论分析一致，基于相同的原理，可以实现任意数据块长度的RS编码器设计。
