基于EP1C3T144C8的FPGA的开发板设计

录入:edatop.com    点击:

O 引言
现场可编程门阵列(FPGA,Field Programmable Gate Array)的出现是超大规模集成电路(VISI)技术和计算机辅助设计(CAD)技术发展的结果。FPGA器件集成度高、体积小,具有通过用户编程实现专门应用的的功能。它允许电路设计者利用基于计算机的开发平台,经过设计输入、仿真、测试和校验,直到达到预期的效果。利用FPGA可以大大缩短系统的研制周期,减少资金投入。更吸引人的是采用FPGA器件可以将原来的电路板级产品集成为芯片级产品,从而降低了功耗,提高了可靠性,同时还可以很方便的对设计进行在线修改。FPGA器件成为研制开发的理想器件,特别适于产品的样机开发和小批量生产,因此人们也把FPGA称为可编程的ASIC。
可以断定FPGA在结构、密度、功能、速度和灵活性方面将得到进一步的发展。随着工艺和结构的改进,FPGA的集成度将进一步提高,性能将进一步完善,成本将逐渐下降,在现代电子系统设计中将起到越来越重要的作用。


1 硬件电路设计及原理
1.1 硬件电路整体结构
本设计的开发板电路包括6个部分:下载电路、下载接口、FPGA、电源电路、和扩展接口。其电路结构框图如下:

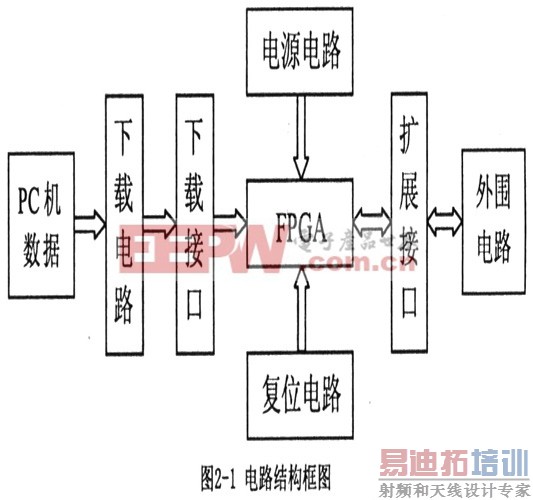

图2―1电路结构框图

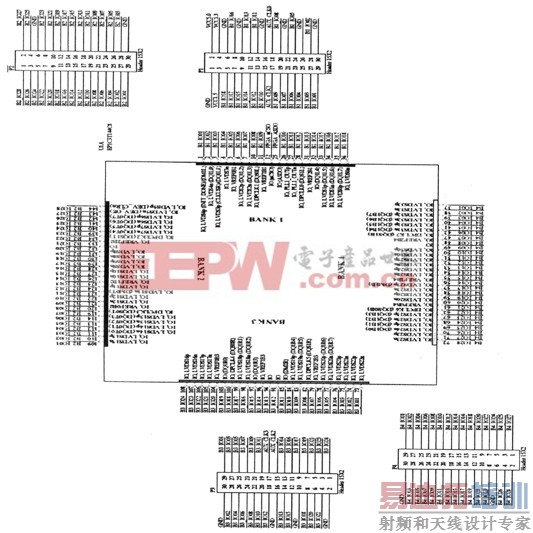

1.1.1主芯片EPlC3T144C8
Altera Cyclone系列FPGA是A1tera公司2003年9月份推出的,基于1.5v,O.13μm工艺,Cyclone是一个性价比很高的FPGA系列。其中EPlC3T144是Cyclone系列中的一员,共有2910逻辑单元,59904RAM bits,1个PLLs,最多有104个用户I/O,可以说这款FPGA的资源非常丰富,足够满足大型设计的需要。
本设计选用Altera公司的Cyclone系列芯片,芯片型号为EPlC3T144C8,因为该芯片是Altera公司推出的低价格、高容量的FPGA,其以较低的价格、优良的特性及丰富的片上资源在实际应用中被广泛的采用,这些都是其他同类产品无法相比的。
1.EPlC3T144C8芯片采用1.5V内核电压,0.33 μmSRAM工艺,与其他同类产品相比具有以下特点:
(1)逻辑资源丰富,逻辑单元(LE)数量为2910个。
(2)有104个可用I/O引脚,I/O输出可以根据需要调整驱动能力,并具有压摆率控制、三态缓冲、总线保持等功能:整个器件的I/0引脚分为四个区,每个区可以独立采用不同的输入电压,并可提供不同电压等级的I/0输出。
(3)多电压接口,支持LVTTL,LVCMOS,LVDS等I/0标准。
(4)灵活的时钟管理,片内配有一个锁相环(PLL)电路,可以提供输入时钟的1~32倍频或分频、156~417ps相移和可变占空比的时钟输出,输出时钟的特性可直接在开发软件Quartos II里设定。经锁相环输出的时钟信号既可以作为内部的全局时钟,也可以输出到片外供其它电路使用。
(5)内有SignalTap嵌入式逻辑分析器,极大地方便了设计者对芯片内部逻辑进行检查,而不需要将内部信号输出到I/O管脚上。
1.2 设计电路模块及原理

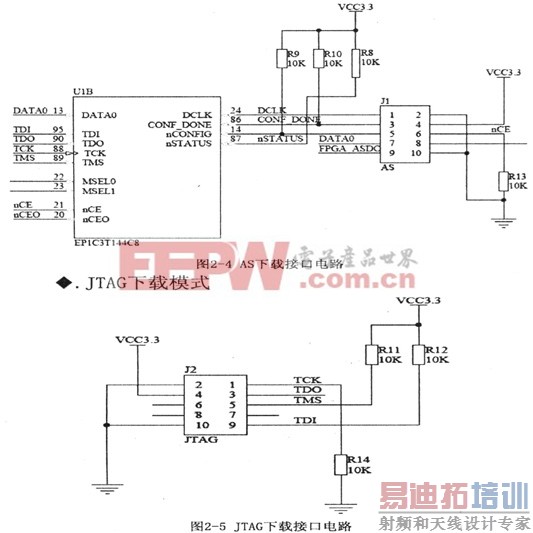

1.2.1 下载线电路
Altera器件的编程连接硬件包括:ByteBlaster并口下载电缆、ByteBlasterMV并口下载电缆、MasterBlaster串口/USB通信电缆、BitBlaster串口下载电缆。 本设计采用了ByteBlasterMV串口口下载电缆。
ByteBlasterMV串口下载电缆采用两种下载模式:被动串行模式和JTAG仿真下载模式。
◆.被动串行模式(PS)

为了利用ByteBlasterMV并口下载电缆配置1.5VCyclone系列EPlC3T144,3.3V电源中应该连接上拉电阻,电缆的VCC脚连接到3.3V电源,而器件的VCCINT引脚连到相应的1.5V电源。对于PS配置,器件的VCCIO引脚必须连到2.5V或3.3V电源。对于JTAG在线配置和在线编程,电缆的VCC引脚必须连接3.3V电源。
ByteBlasterMV并口下载电缆与PC机相连的是25针插头,与PCB电路板相连的是10针插座。数据从PC机并口通过ByteBlasterMV并口电缆下载到电路板。
1.2.2 电源电路
采用LMl086系列芯片为电路提供稳定的电源。LMl086是一系列工作在1.5A负载电流下,最大输出电流为1.5A的低输出电压控制器。在本设计中用于为FPGA提供1.5V和3.3V电源电压。该芯片的主要特点:[p]
(1). 可以得到2.85V、3.3V、5.0V电压并且有不同的版本。
(2).电流限制和热保护。
(3).1.5A输出电流。

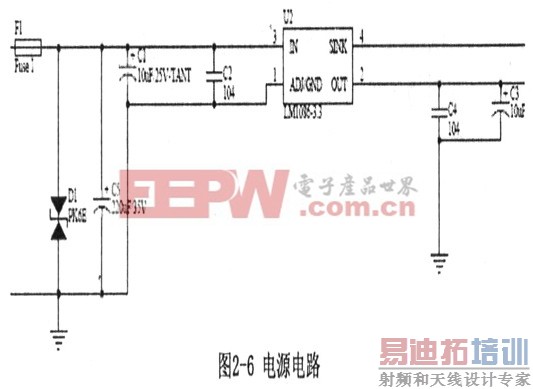

1 该电路将5.0V的电源电压从左端输入转化为3.3V从电路右端输出,采用的芯片是LMl086IS一3.3,为电路中需要3.3V电源电压的部分提供电压。其中F1为保险丝,可以保护电路。D1是稳压管,使电源电压更加稳定。电路中电容均为滤波之用,C2、C4为高频滤波电容,Cl、C3、C5为低频滤波电容。


2将3.3V的电源电压从左端输入转化为1.5V从电路右端输出,采用的芯片是LMl086IS―ADJ,该电路同上边的电源部分原理基本相同该芯片输出电压可调,为电路中需要1.5V电源电压的部分提供电压。该电路同上边的屯源部分原理基本相同
电路的这两部分采用了LMl086系列芯片,电路中接有滤波电容,使整个电路设计非常合理输出非常稳定,可以分别担负起为电路提供稳定的3.3V、1.5V电压的的作用,保障了电路的正常工作。
1.2.3 电源监控及复位电路
本设计的复位电路采用的芯片是IMP811。IMP811是低电压电源监控器,它的作用是用来监控供给微处理器、微控制器和其他一些数字系统的3.0V、3.3V、5.OV电源电压。在本电路中用于监控FPGA的3.3V电源电压,并且是复位电路的重要组成部分。它的主要特点有:
(1).6μA输出电流。
(2).可监视3.OV、3.3V、5.0V电源电压。
(3).手工复位输入。
(4).电压低于1.1V复位有效。
根据对于该芯片的介绍可知电路的工作原理如下:
当输入的电源电压VCC3.3不稳定即超出了IMP811允许的范围时,芯片会自动由nReset输出复位信号对电路进行保护,防止电路的元器件被烧坏另外,此电路还有手动复位键RESETl,可由IMP81l的nMR输入,为电路提供手动复位信号,用于在电路不能正常工作时,将整个电路重新启动。
1.2.4 其他电路设计
1. 本设计的各个电源都接有O.1μ退偶电容,这些电容在做板时必须摆在各个芯片周围用来滤除电源中的高频杂波,保证电路中各个芯片正常工作。
2. 本设计选用的晶振为50MHZ,它可以为整个电路提供时钟信号。
3.本设计的FPGA中配有一个锁相环,由1.5V电源经过滤波电路为其提供工作电压。


2 结束语
本论文结合FPGA结构原理和元件特性及EDA设计技术,对开发板的设计进行了研究,完成的主要工作及成果如下:完成了基于FPGA的开发板方案设计;完成了开发板的硬件电路设计总体设计及功能模块划分。
本论文需要改进及进一步完善的工作主要有:
1.由电路的结构原理可以看出,本设计只做了外围电路的接口,没有完成与之配套的外围电路设计。为此,可以进一步设计更多的外围扩展电路来实现不同的扩展功能。2.本论文主要针对的是开发板硬件的设计、原理,对软件方面做的工作不多。这也是需要进一步的完善,可以通过更多的软件设计来检测和实现开发板的功能。鉴于作者时间和水平的有限,论文中必有诸多错误和不足,希望得到老师们的批评和指正。
