PCB设计案例分析：凸出元件对拼板设计的影响
录入：edatop.com 点击：
在PCBA组装加工时，有时会出现凸出元件造成拼板后干涉现象。下面深圳宏力捷为大家来分析下怎么解决这个问题。

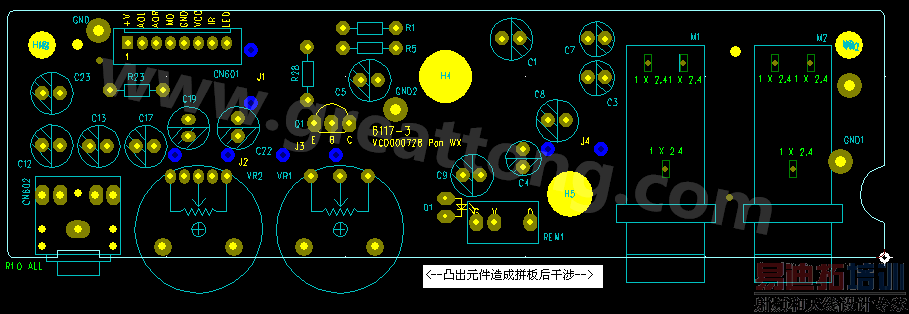

分析：PCBA生产时需将几个PCB板拼在一起，这样，前一块PCB的凸出元件就会干涉到另一块PCB上的元件。
对策：PCB设计时中间增加工艺边。
思考：增加了工艺边问题虽解决了，但成本增加了。这就要每个工程师考虑了，成本增加了多少，如果元件手焊又会有多困难。当然任何事都有一个尺度，关键你要学会如何去衡量。若元件少，凸出部分多，那也可以考虑手焊；若元件多，凸出的少，只要增加一点成本，可以解决许多元件不用手焊那当然要加了。(注意：双面板多层板的成本是很高的，增加这样的工艺边前一定要权衡利弊。)
