Protel99se中添加PCB封装库的方法

Protel99se中添加PCB封装库的方法如下：
1、把自己做的封装的.lib文件，导入到D:Program FilesDesign Explorer 99 SELibraryPcbGeneric FootprintsAdvpcb.ddb之中。

2、在C:用户RangerAppdata中搜索ADCpcb99se.ini，找到后双击打开

3、复制并粘贴File0=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>PCB

Footprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF>，并把其中的File0分别改为File1，File2……，把Footprints.lib改为自己所做的封装的名字

4、假如又添加了9个.lib文件，则把Count=2改成Count=10

保存该文件。

更改结果如下：

Count=10

File0=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>PCB Footprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF>

File1=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>电源IC.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File2=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>集成电路.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File3=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>继电器开关.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File4=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>接插件.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File5=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>晶体管.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File6=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>显示器件.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File7=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>阻容元件.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File8=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>C8051F_PCB集成电路.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

File9=D>MSACCESS:$RP>C:Program FilesDesign Explorer 99 SELibraryPcbGeneric Footprints$RN>Advpcb.ddb$OP>$ON>C8051F-PCB集成电路.LIB$ID>-1$ATTR>0$E>PCBLIB$STF>

[File Open]

win7中使用Protel99se设定：

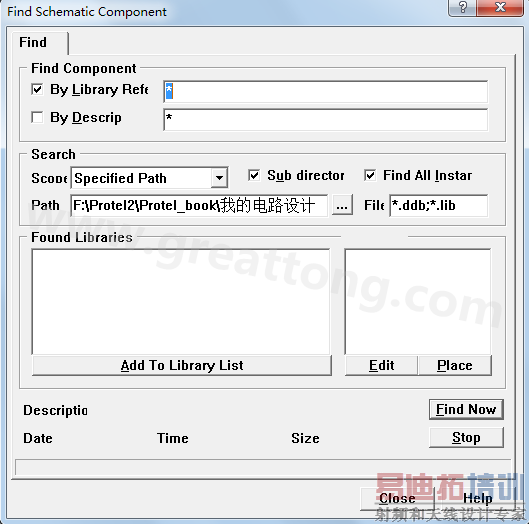

打开Protel99se中任意一个原理图,找到下左图所示的位置：

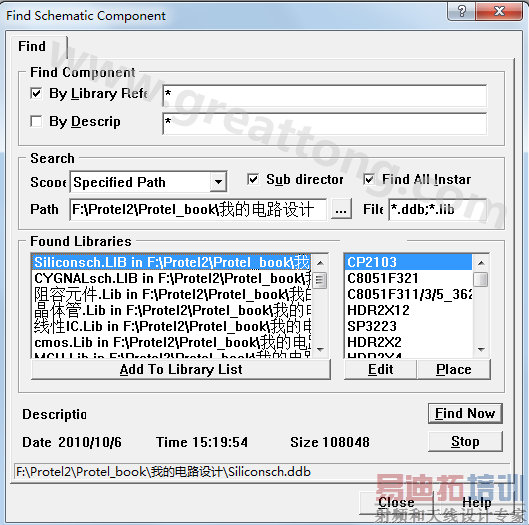

点击Find，出现右图。点击Path后边的框体右边的三点，选择自己设计的元件库的路径，然后点击Find Now，结果如下图所示：自己所有的元件库都已显示出来，然后选择元件库，点击Add To Library List即可。
