当丝印CRD从电路板上取消会发生什么事?

录入:edatop.com    点击:

当丝印CRD从电路板上取消会发生什么事?

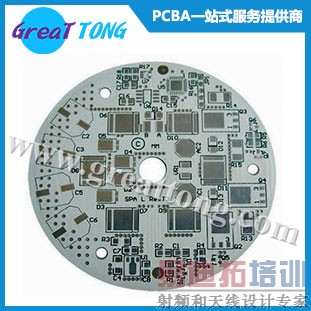

随着电子产品越做越小,现在的电路板(PCB)尺寸也都被压缩到最小的范围内,以一只智能手机的平面尺寸来看,电池体积几乎占了3/5强,而剩下的才是留给电路板的空间,连带的PCB上面原本应该被丝印白漆印出来零件参考位置(CRD, Component Reference Designator)也大多被拿掉了,大家的公司都是如何面对拿掉CRD后的维修困境的呢?

PCB上面的CRD主要作用有:

可以作为SMT打件时的位置参考,SMT的人员或QC通常会目检打在电路板上的零件与BOM表是否一致,有CRD可以方便检查零件是否正确。

修理站的维修人员依据线路图(schematic)检查不良线路及零件时需要检测特定零件是否损坏,CRD可以让修理人员在电路板上快速找到可能有问题的电子零件。

就深圳宏力捷目前的了解,大部分公司在空间局限的情况下,那些密密麻麻的电阻、电容的CRD通常就不会再被印出来以节省空间,不过下面深圳宏力捷列出一些主要零件还是希望可以印出其CRD,至少可以让大部分人在讨论电路板时知道哪颗零件在那个位置:

IC零件。比如说CPU、SRAM、DDR、PMIC这些重要IC零件。

Connector联接器。比如说一些外接的联接器(电源插座、网路孔、电话孔、USB连接器)、板对板连接器(B2B connector)等零件。

其他零件依照重要程度选择列印或不列印其CRD。

为了解决修理站寻找电路板上零件的问题,我们会特别制作一些有CRD相对应位置的文件给修理站人员修理电路板时对照着使用,如果可以的话, 用透明菲林(Film)把CRD位置图用1:1比率印出来给修理站来覆盖在电路板上来对应可以最方便使用。

另外,如果可以让每个修理员配备一台可以打开Gerber的电脑更好,这样修理员就可以使用Gerber来搜寻零件,还可以对应知道每颗零件在那个位置。

至于市场上面的板子如果有问题,现在大多不修板子了,直接换一片新的板子比较快。如果非得修理不可,也可以把前面提到标示有CRD相对应位置的文件给市场去做修理的对应。
