印刷电路板(PCB)制作( -上)

本文深圳宏力捷通过图文结合的方式为大家介绍印刷电路板(PCB)制作，包含使用PCB设计软件PROTEL布线等信息。
一、离散电路开发

电子电路依其适用之讯号类型分为

1.数位电路(Digital Circuit)

2.类比电路(Analog Circuit)

(1)积体电路(Integrated Circuit，IC)

(2)离散电路(Discrete Circuit)

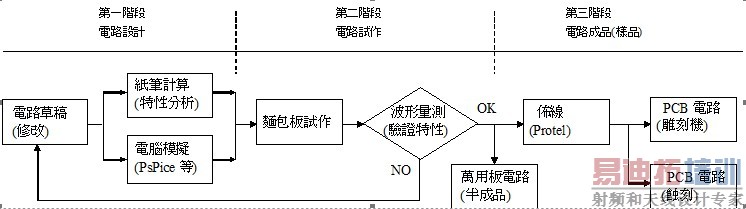

图1 原型电路开发之步骤

二、面包板与万用板

图2 面包板结构与试作电路

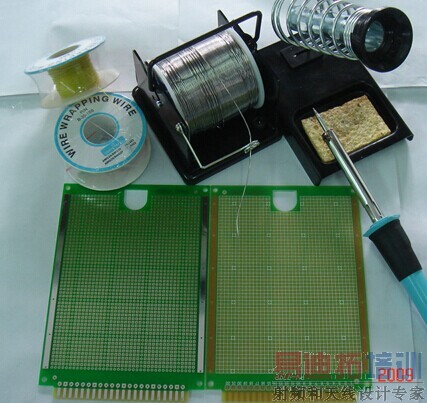

图3 万用板、OK线与焊枪


三、PCB设计 PROTEL布线

3-1 PROTEL搭配雕刻机之流程图

PCB板可以传统之酸洗蚀刻或雕刻机制作。氯化铁酸洗蚀刻有专用机械设备，适合批量生产；少量之试作样板，若要采用酸洗蚀刻，限于经济量与时效性，只能以手工酸洗，则有废液处理之环保问题与电路板精密问题。若以雕刻机制作，则一次只能制作一块，仅适合电路板开发之样板制作。上述两种制作方式之共同点为：均可以PROTEL布线。

PROTEL搭配雕刻机制作PCB板之流程图如图4所示，我们先绘好电路后，再画成PCB布线图，然后转成后续动作需要的GerBer档；紧接着用雕刻机所附属软体CAM去把GerBer档的版层做读取动作，再把每一版层加上一道隔离线后转成LMD档；此LMD档可以给雕刻机执行每个版层之雕刻，完成后再做电路零件所需之贯孔，然后将PCB裁成所需尺寸，最后焊接上元件即告完成。

为方便解说，本章于电路布线与雕刻机制作PCB部分，将以试作桥式整流器之PCB电路为例，实际操作PROTEL软体与雕刻机硬体之配合。若需更深入详细之内容，坊间专门讲授PROTEL的书籍众多，读者可以参照。

图4 PROTEL搭配雕刻机制作PCB板流程图

3-2 PROTEL电路图绘制

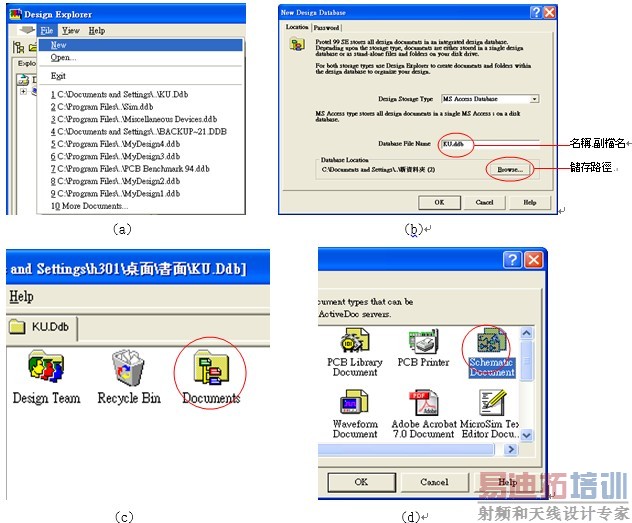

开启PROTEL建立一个资料库，选取File主功能表下之New命令，如图3-5(a)；点选Browse更改成自己想要的名称与路径。本例如图5(b)所示为KU.Ddb。

一般工作档都置于Documents目录下，双击滑鼠左键，进入Documents目录下，如图5(c)。选取Schematic Document图示按OK，如图5(d)。

图5 专案下建立新档

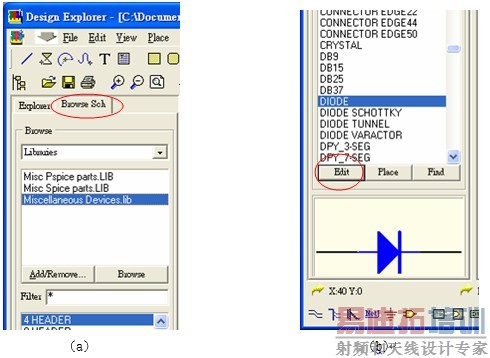

进入画面后，请在视窗左方之管理器上选按Browse Sch选项就可看见预设零件库，再选Miscellaneous Devices.lib，一般常用之零件都会在此，如图6(a)。因为在Protel 99se里二极体的脚位，是预设为1、2，所以必须重新编辑一次，我们找到零件库里的二极体后，点选Edit进入零件编辑，如图6(b)。

图6 Protel预设零件库

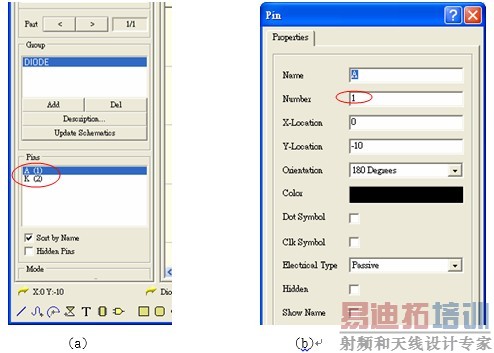

在左下角可看到Pins部分之脚位设定，如图7(a)，滑鼠双击进入后，把预设值1更改成A，再把2改成K，如图7(b)。

图7 零件编辑

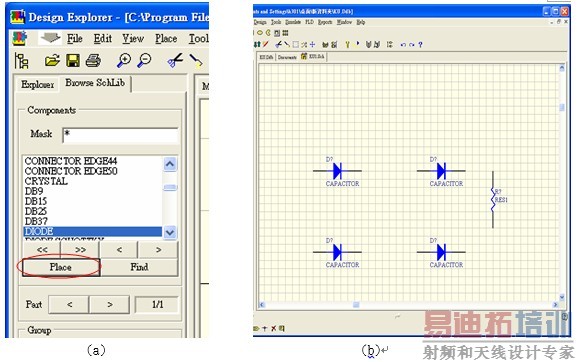

如图8(a)点选Place回到零件绘图画面，如图8(b)所示，把零件依构思的位置摆好。

图8 摆放零件位置

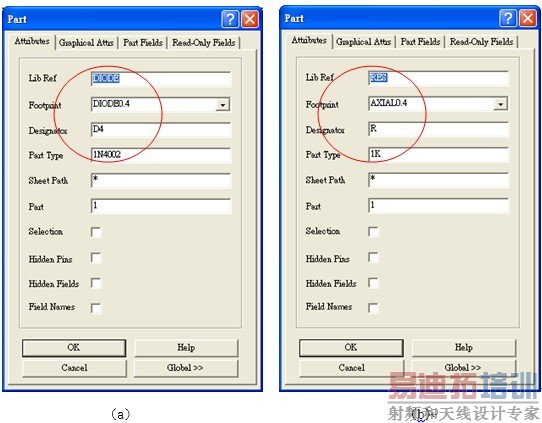

再以滑鼠双击每个元件，更改封装名称(Footprint)、元件型号(Part Type)以及在电路中的名称(Lib Ref)、代号(Designator)，如图9。

图9 各零件值设定

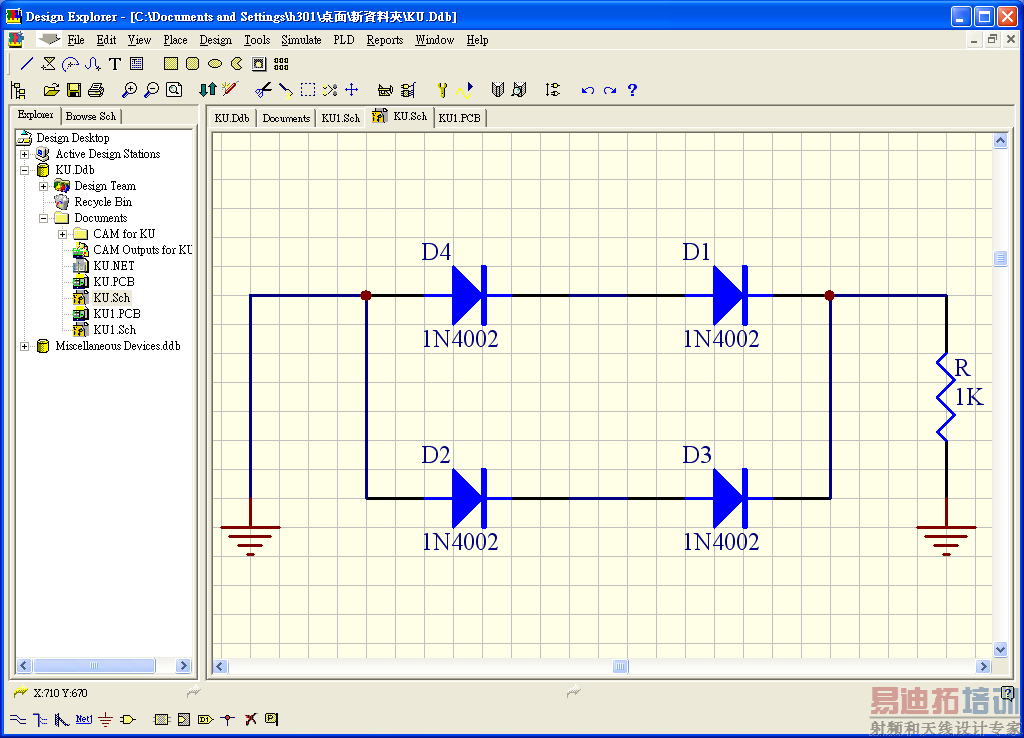

以键盘上PageUp或PageDown调整画面缩放，再以左下方绘图工具之连接线将电路做连接，如图10。

图10 电路连接线

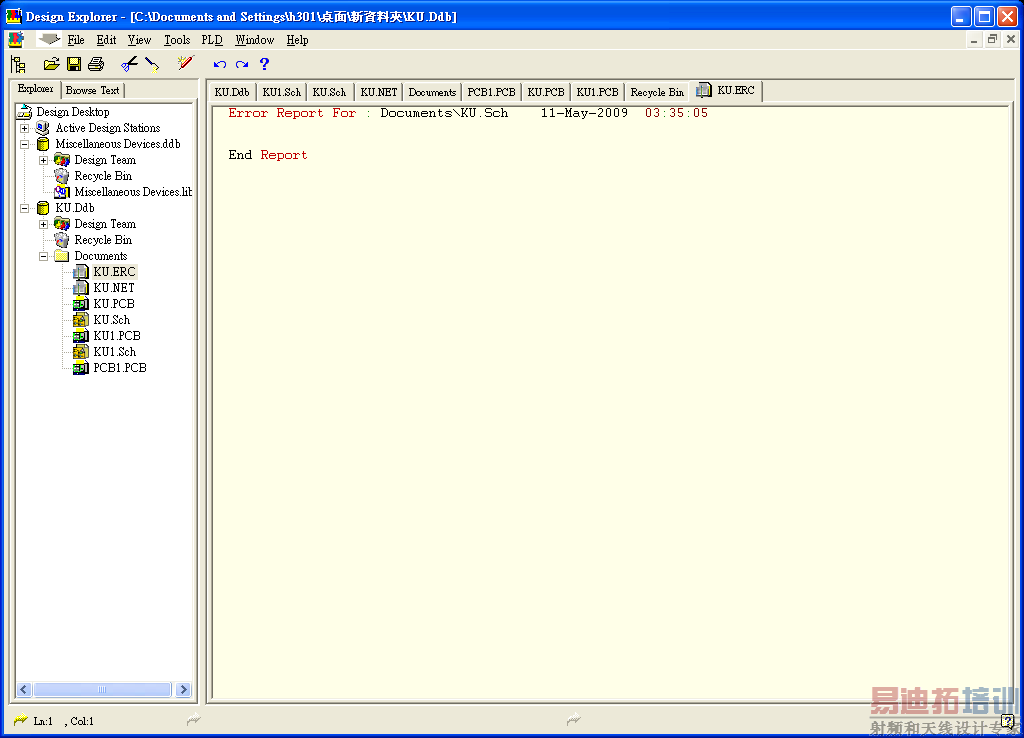

绘好电路后，我们先要检查电路有无错误，这时候我们点选主选单中Tools选项，Tools里有个ERC的选项，这是PROTEL里的电气特性检查表，点选后按OK，则画面会出现检查结果，当检查结果无误时方可进行下一步骤，如图11所示。

图11 ERC电器检查表

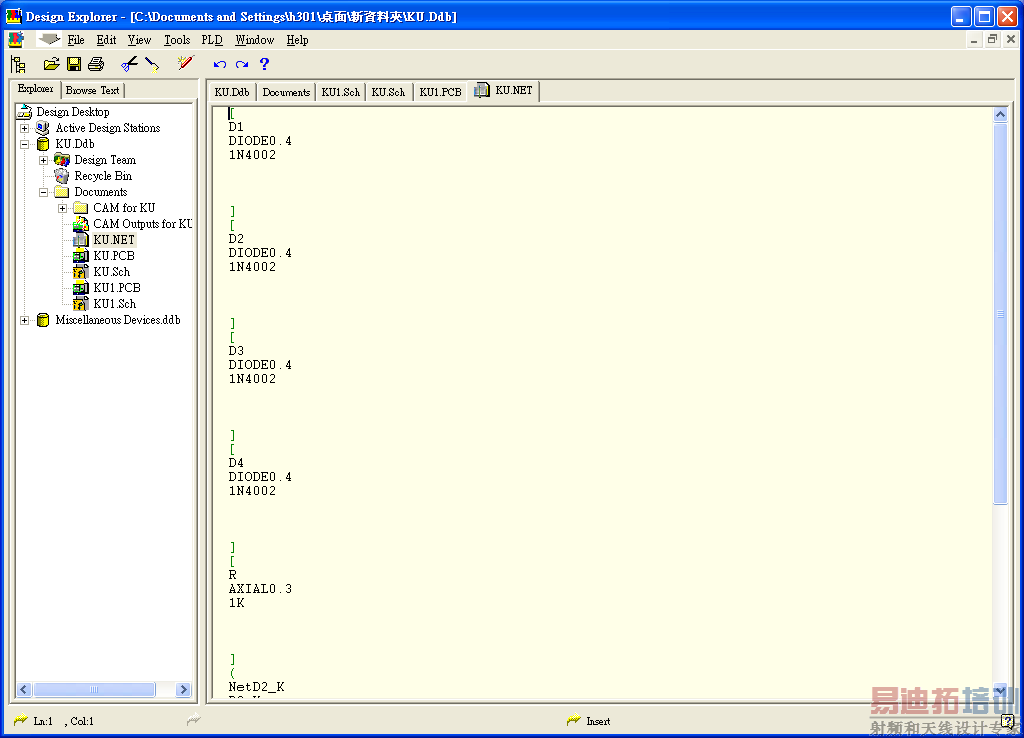

检查结果无误之后，点选上方主选单中Design选项里的Create Netlist，转换成脚位档报表，确认刚才所设定之值有无错误。所列出之值以元件名称、封装名称、元件型号排序，为PCB布线时读取之参数，如图12。

图12 脚位档报表
