PCB layout工程师如何规划电路板设计

有规划的PCB电路板设计，更让人信服，也可以让PCB layout工程师少走弯路。

PCB电路板的层数一般不会事先确定好，会由PCB layout工程师综合板子情况给出规划，总层数由信号层数加上电源地的层数构成。

一、电源、地层数的规划

    电源的层数主要由电源的种类数目、分布情况、载流能力、单板的性能指标以及单板的成本决定。电源平面的设置需要满足两个条件：电源互不交错；避免相邻层重要信号跨分割。

    地的层数设置则需要注意以下几点：主要器件面对应的第二层要有比较完整的地平面；高速、高频、时钟等重要信号要参考地平面；主要电源和地平面紧耦合，降低电源平面阻抗等等。

二、信号层数规划

    布线通道通常是决定信号层数的重要因素。首先要清楚板上是否有比较深的BGA和连接器，BGA的深度和BGA的PIN间距是决定BGA出线层数的关键。例如1.0mm的BGA过孔间一般可以过两根线，0.8mm的BGA过孔之间只能过一根线，两者出线层数就有很大的区别。连接器则主要考虑其深度，基本两个过孔之间过一对差分线。

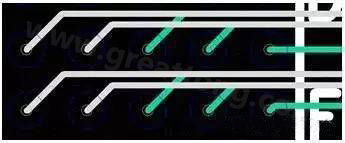

两个过孔间能过两根线的BGA出线，共用2个走线层

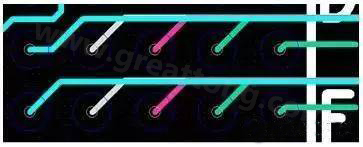

两个过孔间只能过一根线的BGA出线，共用4个走线层

    其次要考虑板上高速信号的布线通道，因为高速信号处理的时候要求的条件比较多，需要考虑stub、走线间距、参考平面等因素，所以需要优先考虑其布线通道是否足够。

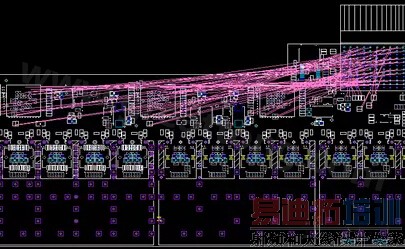

飞线为高速信号

    最后是瓶颈区域的规划，在基本布局处理好之后，对于比较狭窄的瓶颈区域需要重点关注。综合考虑差分线、敏感信号线、特殊信号拓扑等情况来具体计算瓶颈区域最多能出多少线，多少层才能让需要的所有线通过这个区域。

    综合考虑了以上两点，基本上不会出现有部分线走不通，有人比喻说：pcb设计就像一个建高楼大厦的过程，布线层数规划就是其中的设计图纸，规划好了，布线就自然而然可以水到渠成了。
