印刷电路板(PCB)制作( -中)

本文深圳宏力捷通过图文结合的方式为大家介绍印刷电路板(PCB)制作，包含使用PCB设计软件PROTEL布线知识、雕刻机制作PCB等信息。
3-3 PROTEL PCB布线图绘制

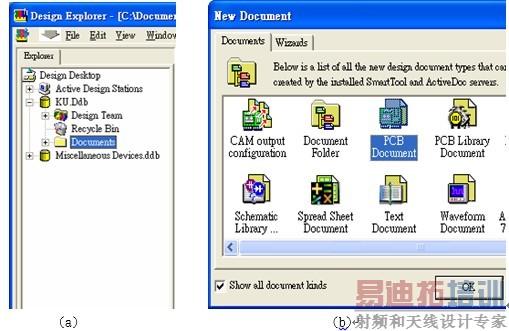

再次回到主目录Documents资料夹中，选取File主功能表下之New命令，点选PCB Document后按OK，如下图13。会出现未命名之PCB档(PCBX.PCB档，X为数字)，修改PCB档名称，副档名.PCB勿改。

图13 专案下建立PCB布线图档

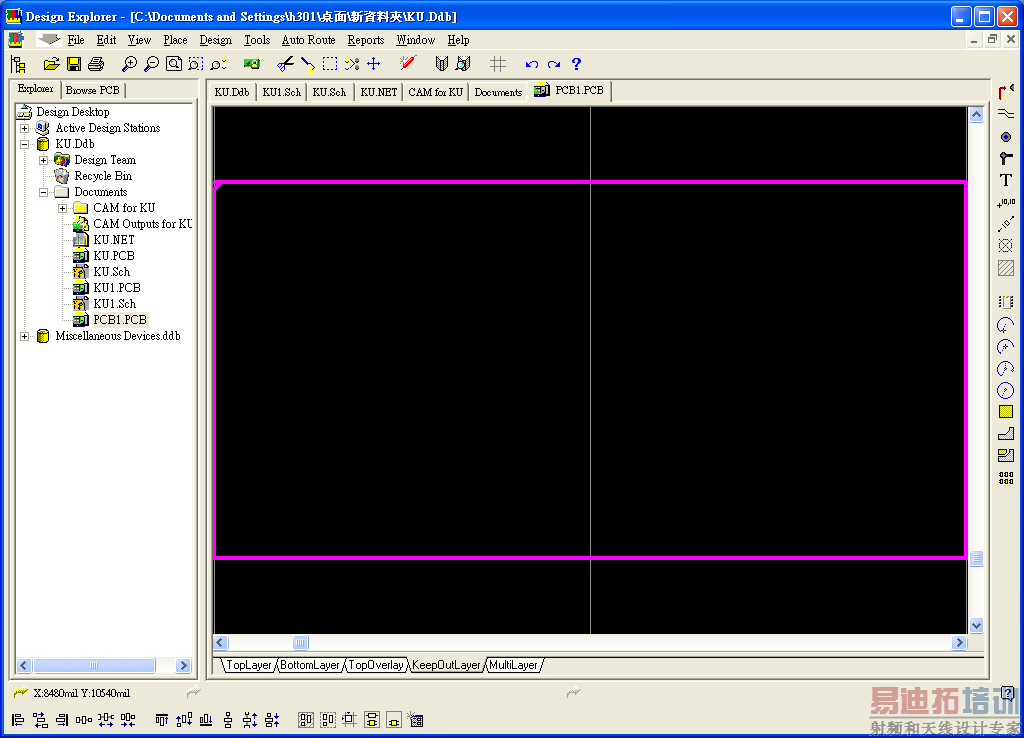

双击新命名之PCB档，进入PCB布线画面，先点选画面下方之KeepOutLayer页面标籤，再用画面右侧之绘图线画出边框线，如图14。画面一样用PageUp或PageDown调整至适合大小做绘图。

图14 边框

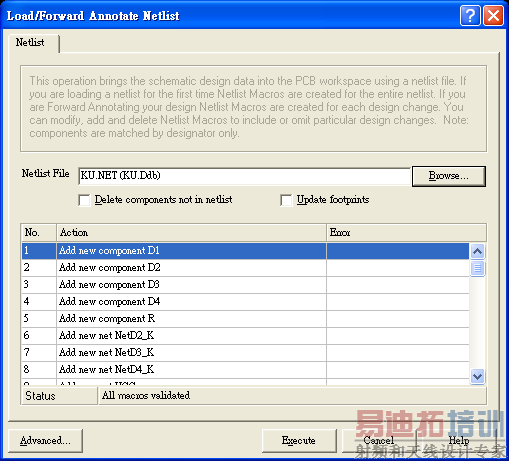

接着在上方主目录中选取Design中的Load Nets后，会出现如图15所示之对话框。选取右方Browse读取NET档，下方出现All macros validated，确认无误后，按Execute汇入PCB，如图3-15。

图15 汇入NET档

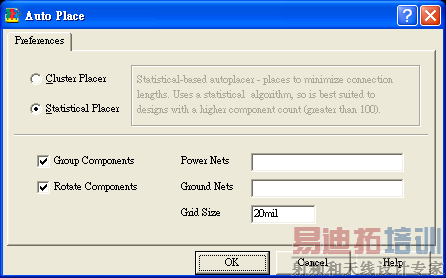

在汇入PCB后，选到上方主选单中Tools→Auto Placement→Auto Placer..选项后，会出现自动排列的对话框，点选Statistical Placer之选项后按OK，如图16。

图16 自动排列对话框

因通常排列后无法达到我们预设零件位置的标淮，故以手动方式将零件加以调整，零件的摆设方向可由滑鼠点击该零件不放，再以空白键每次改变90度，来决定该零件方向，如图17。

图17 排列完成

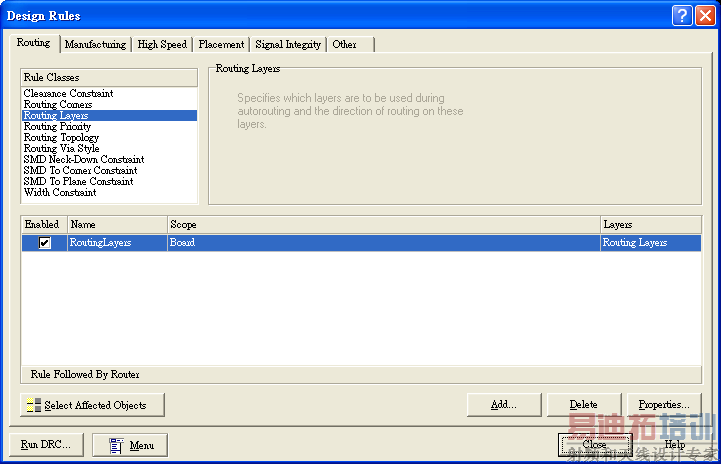

因列举电路不是很複杂关系，所以我们用单面版就可以布线完成，而通常PROTEL里预设版面是以双面来进行布线，所以我们要选择成单面布线。选择上方主目录中Design→Rules出现对话框后，选到Routing Layers后，进入右下角的设定Properties，如图18。

图18 进入设定

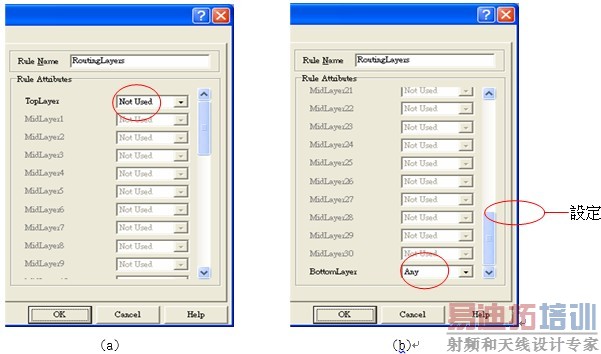

把顶层布线TopLayer下拉式选单选成NotUsed，如图3-19(a)，再把底层布线BottomLayer选成Any再按OK后完成更改设定，如图3-19(b)。

图19 上下层版设定

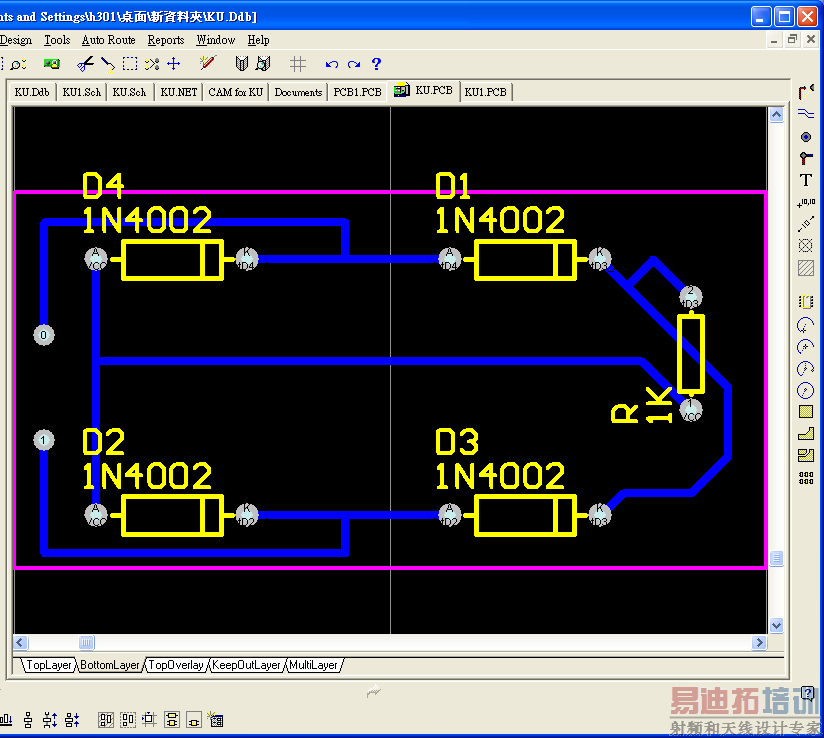

之后选到主选单AutoRoute中的Net选项后，滑鼠箭头会变成十字型状，再点到PCB中每个零件的连接线后，完成布线，之后我们选到下方标籤页BottomLayer底层部份，以右方绘图线绘出电源线位置，完成PCB布线，如图20。

图20 布线完成

3-4 输出电路图(酸洗蚀刻用)

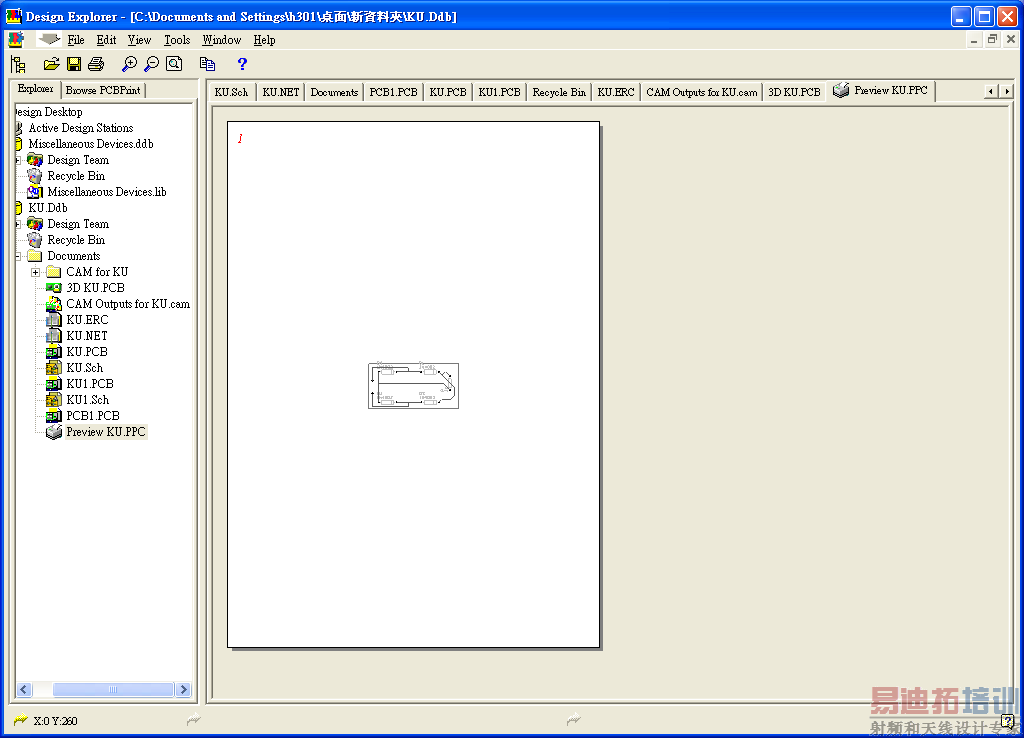

当PCB布线完成，若要用酸洗蚀刻来制作PCB板时，在上方主选单中File→Print后，就可以直接点选列印选项，如图21所示。

图21 布线图列印输出

四、雕刻机制作PCB

4-1 PROTEL转Gerber档

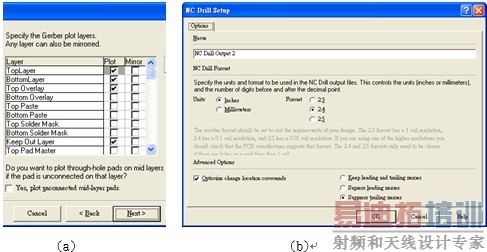

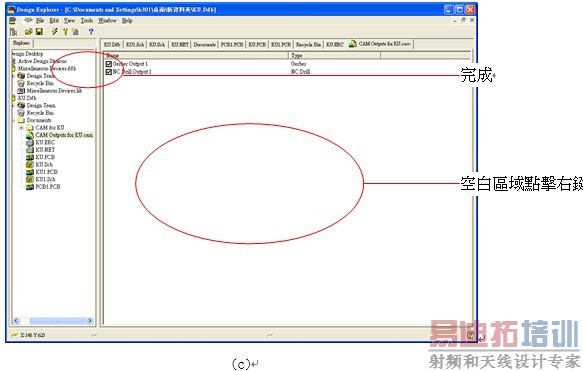

在Protel布线完成后，点选主选单中File选到CAM Manager，出现对话框后执行下一步(Next)，直到选取版层之对话框出现，如图22(a) ，选取输出之版层后，再继续下一步(Next)直到Gerber转档完成，完成后在空白区域点击滑鼠右键，出现选取清单，点击清单中Insert NC Drill，如图22(b) ，直接按OK完成鑚孔转档，如图22(c)。

图22 转档完成

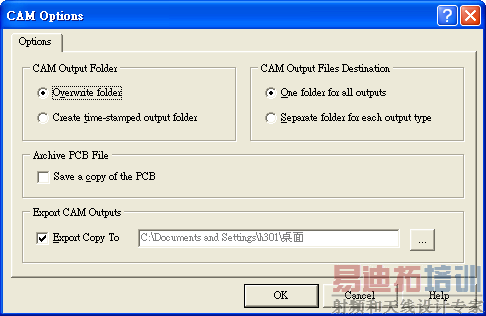

完成后，选到上方主目录中Tools里的最下面一行，Preferences…里面更改Gerber档到我们指定之输出位置，如图23。

图23 指定输出存取位置
